10.3.4 Luftblasvorsatz

Der Luftblasvorsatz dient dazu, Staub, Feuchtigkeit, Schwebepartikel und Dampf von der Linse
fernhalten. Er kann vor oder hinter dem Haltewinkel montiert werden. Er verfügt über einen Edelstahl-
Fitting 1/8" NPT für den Anschluss der Spülluft. Die Luft strömt durch den Verbinder in den
Luftblasvorsatz hinein und aus der Öffnung an der Vorderseite wieder heraus. Der Luftdruck sollte
zwischen 0,6 und 1 bar betragen. Verwenden Sie nach Möglichkeit technisch reine Luft
(Instrumentenluft).

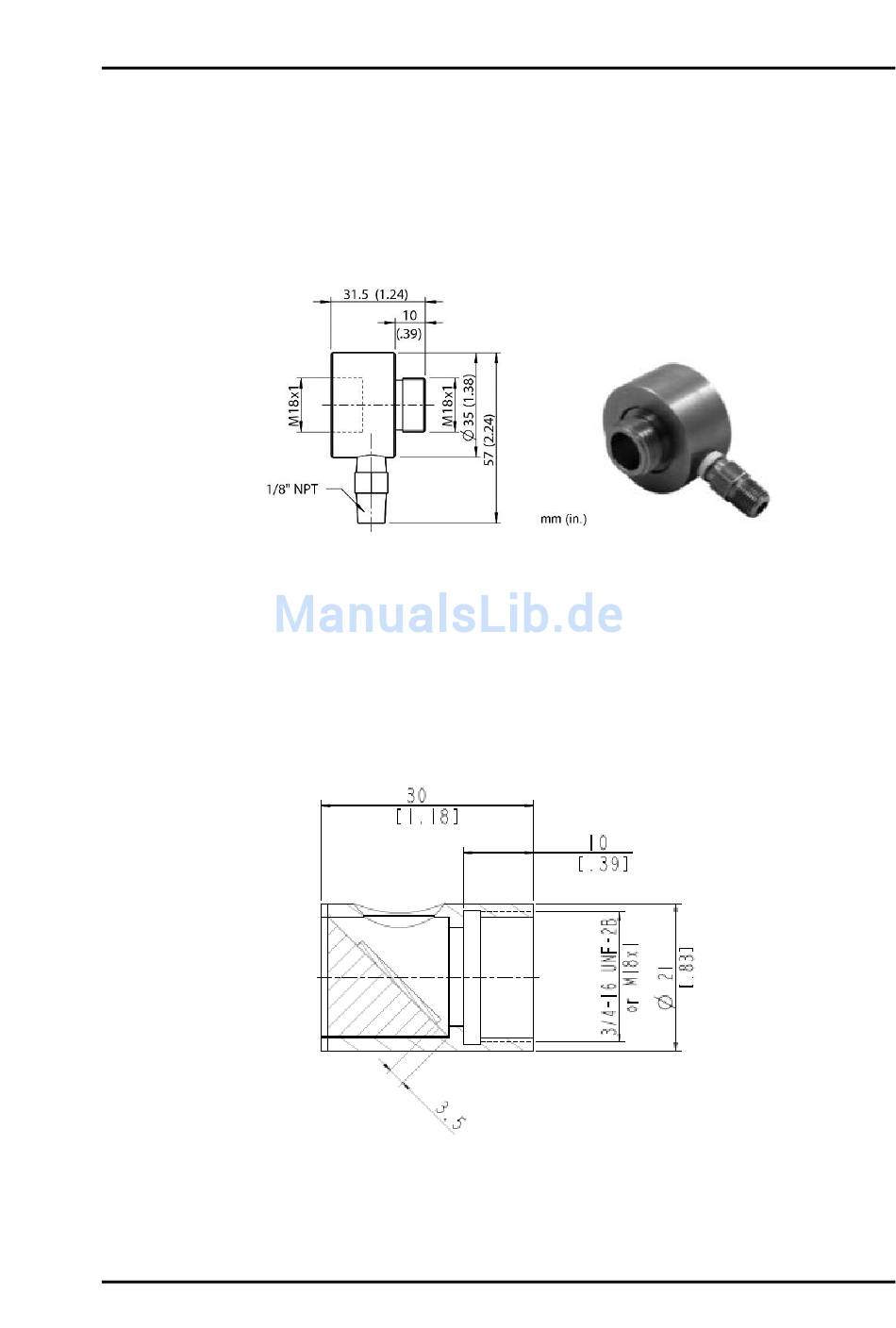

Abbildung 74: Luftblasvorsatz (XXXMI3100AP)
10.3.5 90°-Umlenkspiegel
Der Umlenkspiegel gestattet eine Verlagerung des Messfeldes um 90° gegenüber der Messkopfachse.
Der Einsatz kann dort erfolgen, wo infolge Platzmangels oder Störabstrahlungen keine direkte
Ausrichtung des Messkopfes auf das Messobjekt möglich ist. Der Spiegel muss nach Haltewinkel und
Luftblasvorsatz installiert und bis zum Anschlag eingeschraubt werden. In staubiger oder
verschmutzter Umgebung ist eine Luftspülung notwendig, um die Oberfläche des Spiegels sauber zu
halten.
Abbildung 75: 90°-Umlenkspiegel (XXXMI3100RAM)
