RayTek MI3 Betriebsanleitung Seite 73

max. Umgebung 200°C
MI3
Messkopf
schlauch
Kühlluft (max. 35°C)

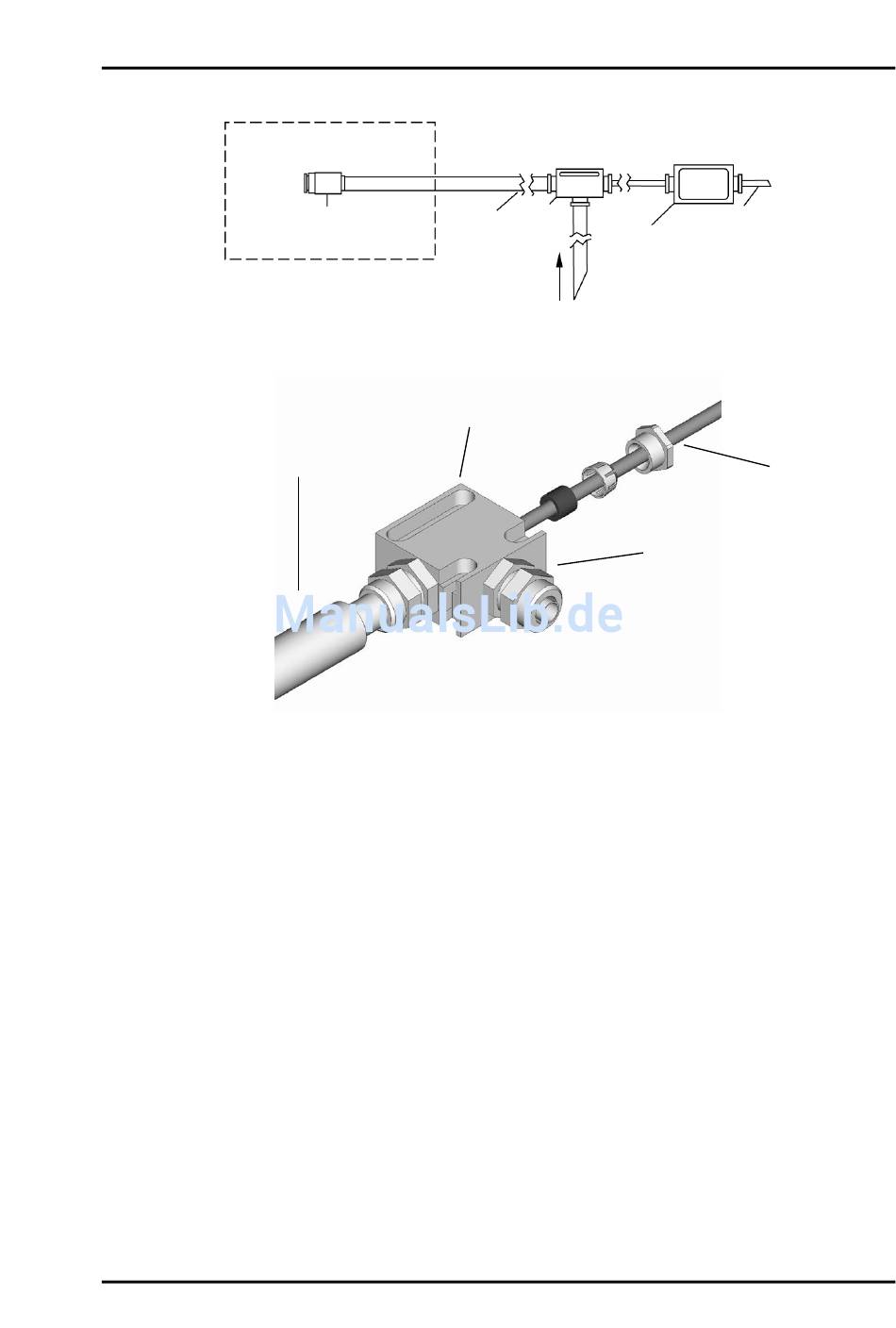

Abbildung 59: System zur Luftkühlung (XXXMIACCJ)
T-Adapter
Schlauch
(zum Messkopf)
Abbildung 60: Anschluss des T-Adapters
Rev. G1 Nov 2016
max. Umgebung 50°C
T-
Luft-
Adapter
Zubehör
Kabel
Box
Kabel zur Box
Anschluss Luftzufuhr
Schlauch:
innen Ø: 9 mm
außen Ø: 12 mm
73
