RayTek MI3 Betriebsanleitung Seite 24

Grundlagen

Montieren Sie den Messkopf so weit wie möglich entfernt von Störquellen wie z.B.
motorgetriebenen Baugruppen, die große Störspitzen produzieren!

Stellen Sie sicher, dass der Schirm des Messkopfkabels guten Kontakt zum Metallgehäuse der
Elektronikbox hat!

Verwenden Sie geschirmte Kabel für alle Ein- und Ausgänge!

Stellen Sie sicher, dass die Schirmungen aller Kabel (Spannungsversorgung, Eingänge,
Ausgänge) nur an einem Erdungspunkt zusammengeführt sind!
Weitere Hinweise zur Vermeidung von Masseschleifen:

Das Metallgehäuse des Messkopfes und der Kommunikationsbox MI3 sind elektrisch mit der
Schirmung des Messkopfkabels verbunden!

Alle Ein –und Ausgänge (mit Ausnahme des Alarmrelais und der Ausgänge der
Kommunikationsbox
Spannungsversorgung verbunden!

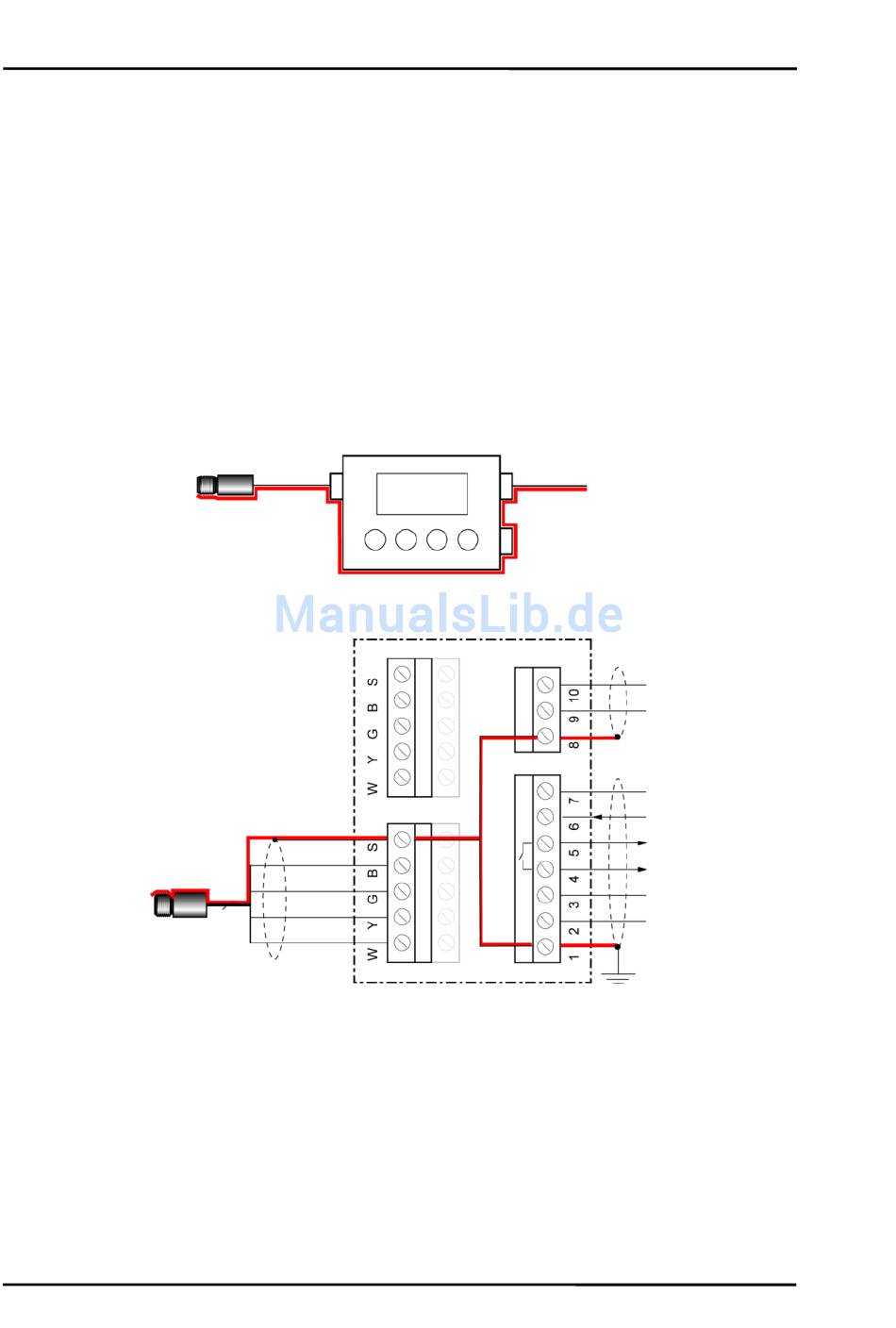

Abbildung 7: Verlauf der Schirmung Kommunikationsbox (Metall)
Abbildung 8: Verlauf der Schirmung Kommunikationsbox (DIN)
24
(DIN 6TE, analog))
Rev. G1 Nov 2016
sind elektrisch mit der Masse der
MI3
