5.7 Feldbusse
Eine gleichzeitige Kommunikation über USB und Feldbus ist nicht zulässig!

5.7.1 Adressierung

Jedes Gerät im Netzwerk muss eine eindeutige Adresse haben und auf ein und derselben
Baudrate eingestellt sein!
Die Einstellungen zum Feldbus können auch über die Bedienelemente vorgenommen werden siehe
Abschnitt 8.3 <Box Setup> Seite

5.7.2 RS485 basierte Installationen

Zur Installation mehrerer Geräte in einem Netzwerk werden die Geräte parallel zueinander geschaltet
(Linientopologie, Kettenschaltung).
Um Masseschleifen zu vermeiden, müssen alle Geräte im Netzwerk über die gleiche
Spannungsversorgung betrieben werden!
Es wird dringend empfohlen, paarweise verdrillte und geschirmte Leitungen zu
verwenden (z.B. CAT.5)!
Stellen Sie sicher, dass das Netzwerk über einen Abschlusswiderstand terminiert ist!
Master

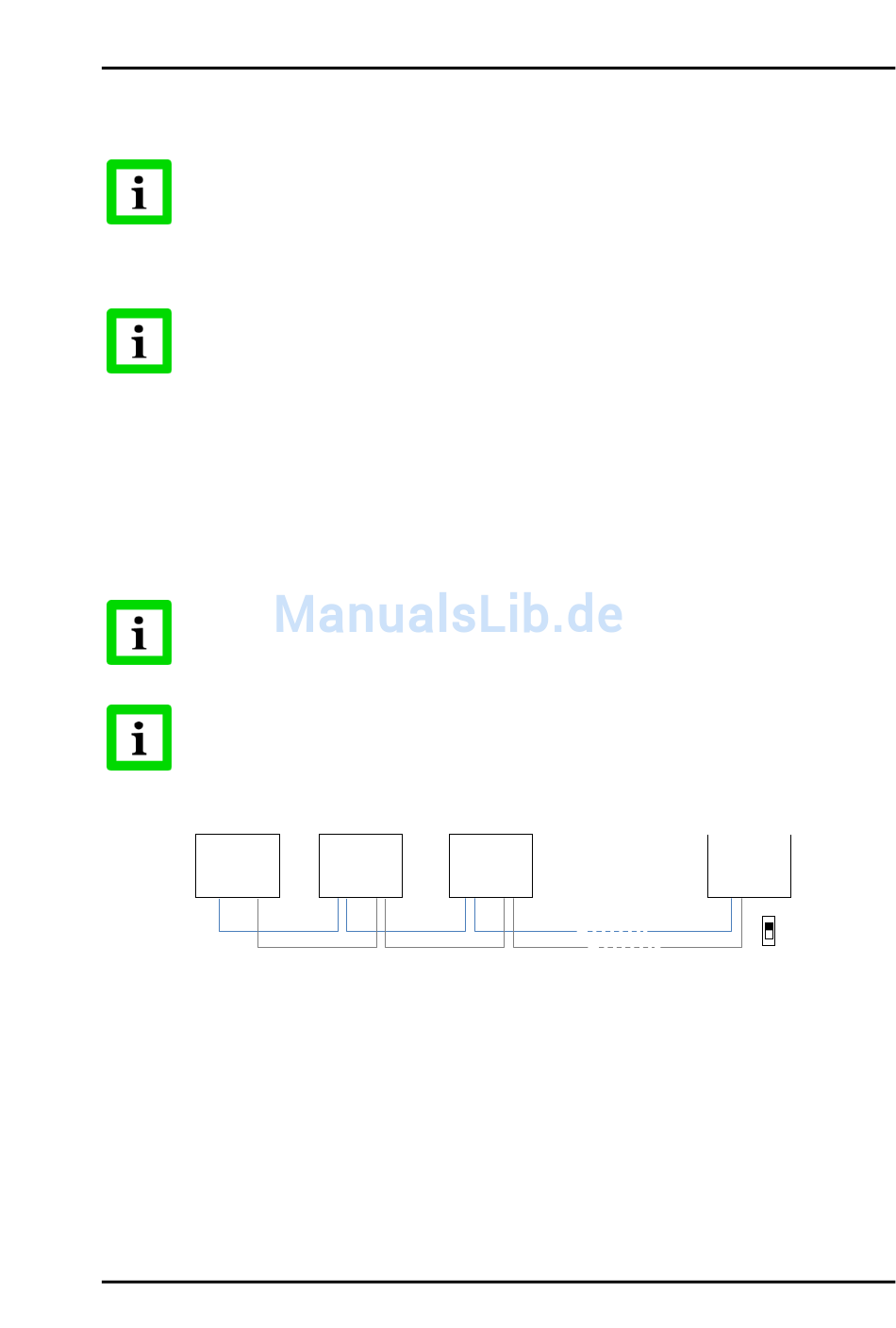

Abbildung 23: Netzwerk in Linientopologie (Kettenschaltung)
MI3
, Seite 52.
Gerät 1 Gerät 2
Rev. G1 Nov 2016
Installation
Terminierung <on>
Letztes
Gerät
