Installation
Die Gesamtkabellänge für alle Messköpfe in einem Netzwerk darf 30 m (für MI3) bzw.
2x30 m (für MI3M) in Summe nicht überschreiten!
Verwenden Sie nur die vom Hersteller gelieferten Kabel!

5.3.1 Kommunikationsbox (Metall)

Entfernen Sie ca. 40 mm der Isolierung des Messkopfkabels ⑦. Achtung! Beschädigen Sie nicht
1.
den Schirm!
Kürzen Sie den Schirm ⑤ so, dass ca. 5 mm aus der Isolierung überstehen. Entflechten Sie den
2.
Schirm!
Isolieren Sie die Drähte ⑥ auf ca. 3 mm ab!
3.
4. Öffnen Sie den Deckel der Kommunikationsbox. Schrauben Sie aus der Durchführung die
Druckschraube ① ab und entfernen Sie die erste Metallscheibe ④, die Gummidichtung ③ und
die zweite und dritte Metallscheibe ④.
Schieben Sie nun die Druckschraube ①, die erste Metallscheibe ④, die Gummidichtung ③ und
5.
die zweite Metallscheibe ④ auf das Kabel, siehe nachfolgende Abbildung.
Spreizen Sie den Schirm ⑤ auf und schieben Sie nun die dritte Metallscheibe ④ über das Kabel.
6.
Die Metallscheiben müssen einen guten Kontakt zum Schirm haben!
Schieben Sie die Drähte ⑥ soweit in das Gehäuse, dass sie problemlos an der Anschlussleiste
7.
verdrahtet werden können.
Schrauben Sie die Druckschraube ① wieder in die Durchführung des Gehäuses. Ziehen Sie die
8.
Druckschraube fest, aber nicht überdrehen!
Verbinden Sie die Drähte ⑥ mit der Anschlussleiste auf der Leiterplatte!
9.

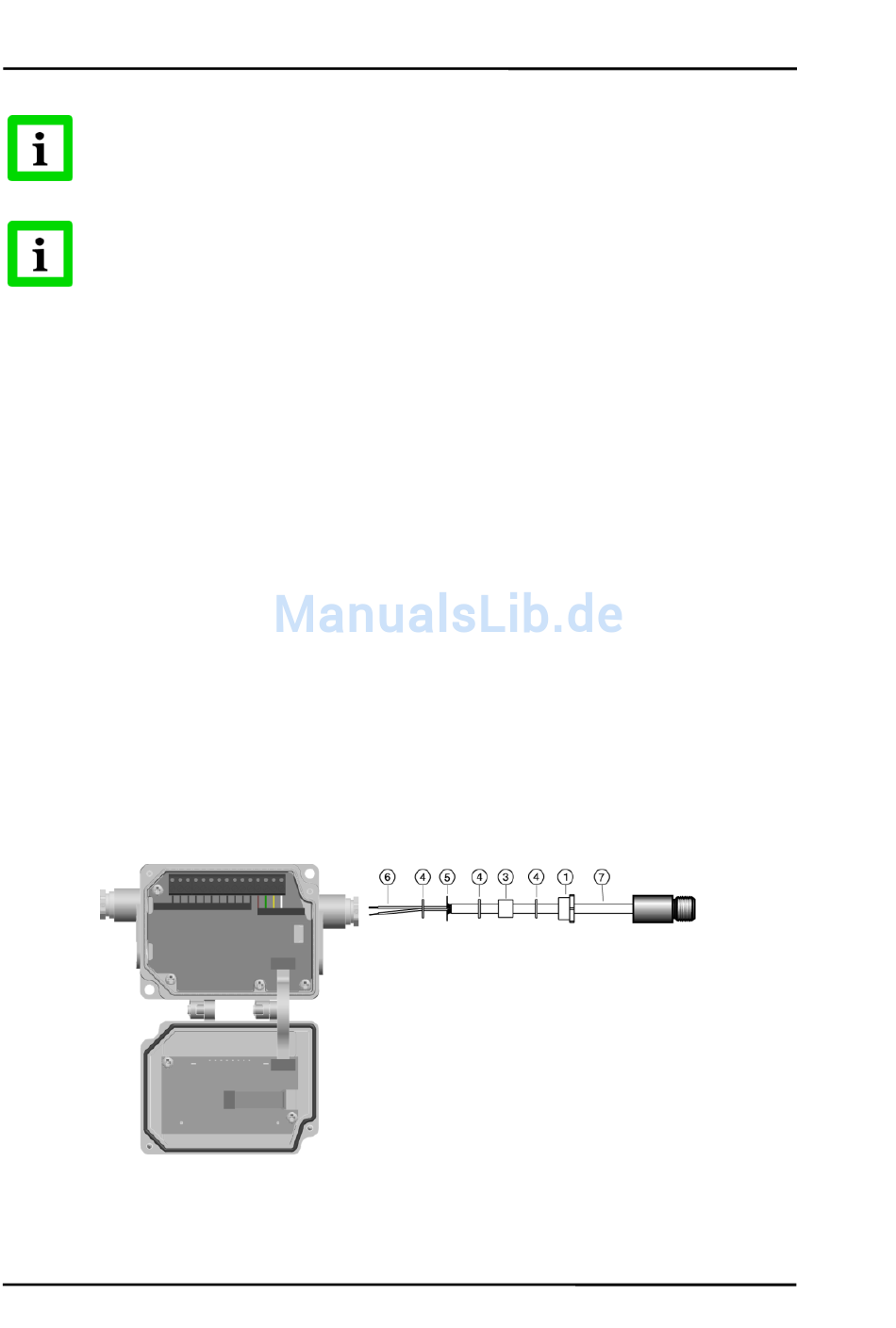

Abbildung 13: Anschluss von Messkopfkabel an Kommunikationsbox
