Zubehör
Bei Einsatz des 90° Umlenkspiegels geht ein Teil der vom Zielobjekt ausgesandten
Strahlung verloren. Es wird eine niedrigere Messtemperatur ausgegeben als tatsächlich
vorhanden. Um diesen Fehler auszuschalten, gehen Sie wie folgt vor: Verringern Sie den
eingestellten Emissionsgrad bzw. Transmissionsgrad um 5%. Beispiel: Für ein Messobjekt,
dessen Emissionsgrad 0,65 beträgt, wird der Wert auf 0,62 eingestellt. Falls die
Emissionsgradeinstellung beim ursprünglichen Wert von 0,65 bleiben soll, so ist der
Transmissionsgrad von 1 auf 0,95 zu senken.

10.3.6 Schutzfenster

Schutzfenster werden eingesetzt, um die Optik des Messkopfes vor äußeren Schmutzeinflüssen zu
schützen. Das Schutzfenster kann direkt auf den Messkopf geschraubt werden.
Die nachfolgende Tabelle gibt einen Überblick zu den verfügbaren Schutzfenstern.
Bestellnummer
XXXMI3100PW
Für fehlerfreie Temperaturwerte muss der Transmissionsfaktor des Schutzfensters über
das Bedienfeld der Box eingestellt werden, siehe Abschnitt 8.2
Stellen Sie in der Anwendung sicher, dass Messkopf und Schutzfenster gleich temperiert
sind!
84
Material
Quarzglas
Edelstahl (für 1M, 2M Modelle)
Tabelle 7: Verfügbare Schutzfenster

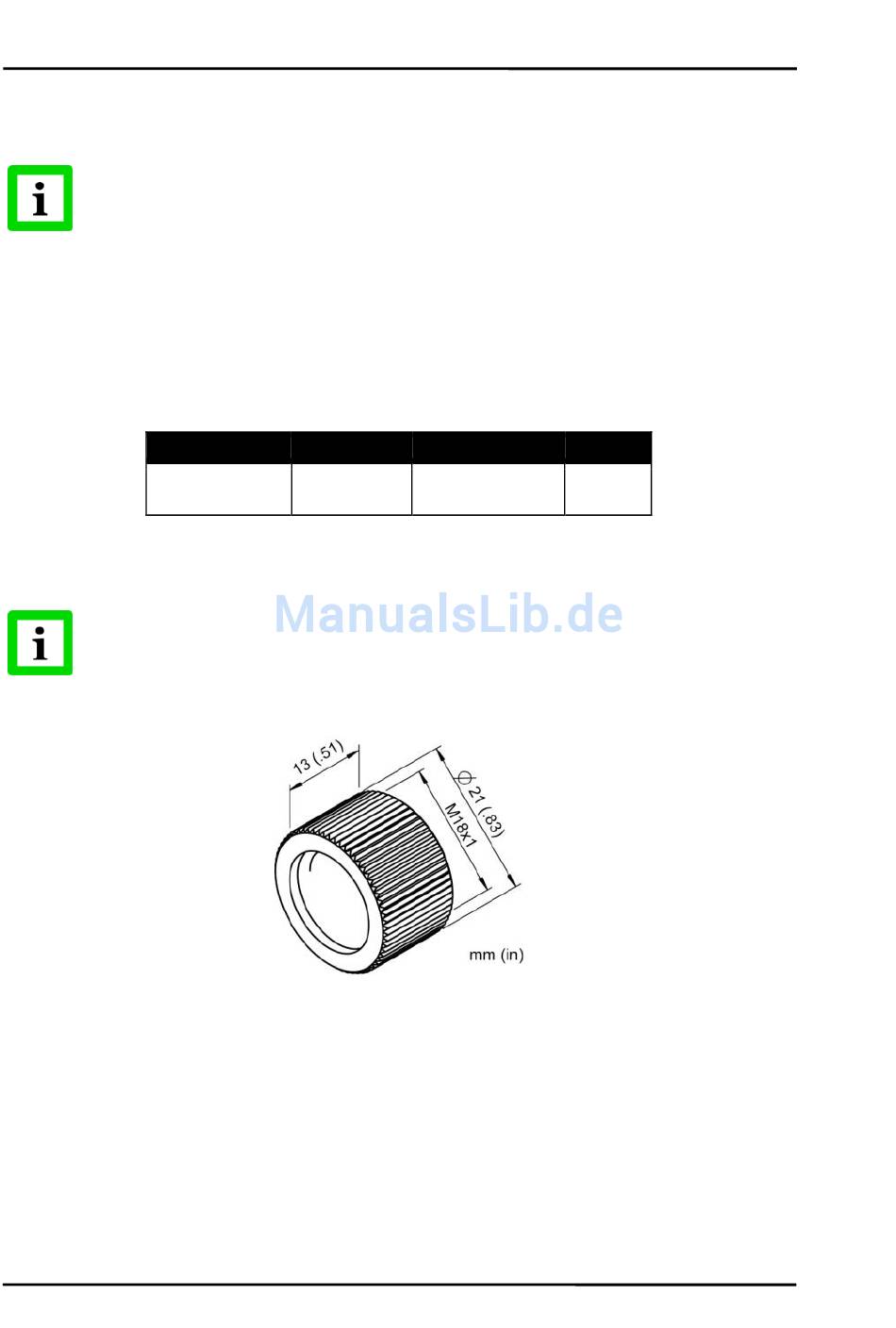

Abbildung 76: Schutzfenster
Rev. G1 Nov 2016
Transmission T
Umgebung
0.93 ±0.05
120°C
