RayTek MI3 Betriebsanleitung Seite 64

Optionen

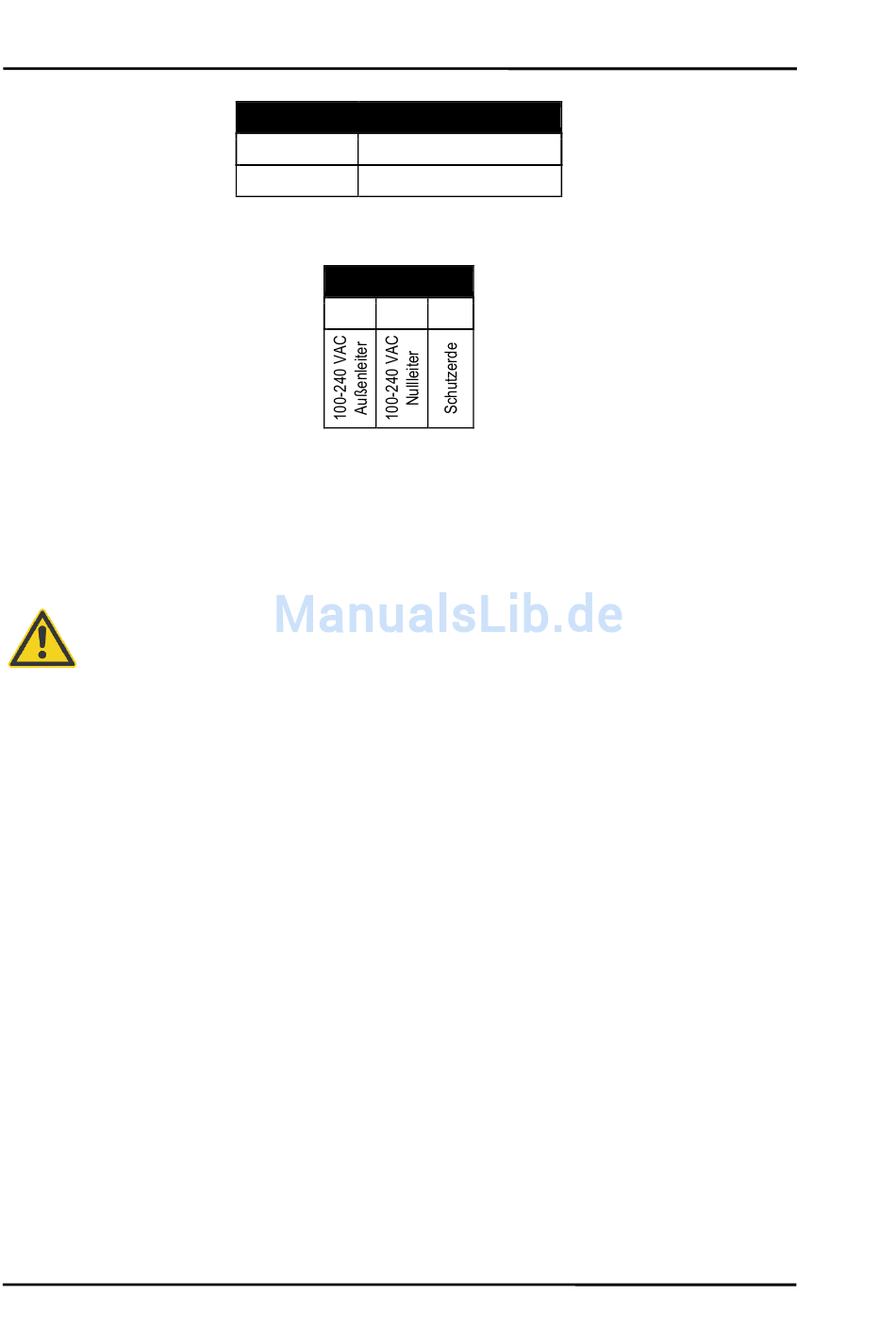

Abbildung 46: Schalterstellungen zur Auswahl des Netzspannungsbereichs
Abbildung 47: Anschluss des Netzkabels an die Klemmleiste im Ex-Speisegerät
Die Schutzerde-Leitung sollte etwas länger sein als das Netzkabel, so dass bei unerwarteten
Bewegungen des Gehäuses die spannungsführenden Leitungen zuerst getrennt werden.
Für die Netzspannungsversorgung ist ein dreipoliges Kabel erforderlich. Für die Leitungen sind
Querschnitte von 1.5 bis 2.5 mm² vorgeschrieben.
Die Zuführung der Netzspannung ist mit einer externen Sicherung zwischen 6 bis 16
A (Typ B) oder einem Leitungsunterbrecher zu versehen!
64
Schalterstellung Netzspannungsbereich
115 100 bis 127 VAC, 50/60 Hz
230 200 bis 240 VAC, 50/60 Hz
Klemmleiste X1
L N
Rev. G1 Nov 2016
PE
MI3
