ASCII Programmierung

18.5.2 Temperatur Vorverarbeitung

Die Abtastwerte des AD Wandlers (Energiewerte) können vor der eigentlichen Temperaturrechnung
verarbeitet werden. Dies erfolgt z.B. über das Kommando <FF>.
18.5.3 Setzen von Emissionsgrad und Alarmausgängen
Das Gerät bietet drei Modi zum Einstellen des Emissionsgrades und zwei Modi zum Einstellen der
Alarmausgänge.
ES Setzen des Modus für den Emissionsgrad
ES=I Emissionsgrad über festen Wert gesetzt, siehe Befehl „E"
ES=E Emissionsgrad spannungsgesteuert über externen Analogeingang FTC1 gesetzt
ES=D Emissionsgrad über Tabelleneintrag gesetzt (Auswahl an digitalen Eingängen FTC1 –
FTC 3)
?CE Abfrage des aktuellen Emissionsgrades, welcher für die Berechnung der Temperatur
verwendet wird
In der Tabelle sind jeweils acht Einträge für den Emissionsgrad ① und die zugehörigen Alarmwerte ②
möglich. Zum Verändern der Einträge werden die folgenden Befehle verwendet:
Anwahl des 2. Tabelleneintrags ③
EP=2
Emissionsgrad 2. Tabelleneintrag auf 0.600 gesetzt ④
EV=0.600
Alarmwert 2. Tabelleneintrag auf 220.0 gesetzt ⑤
SV=220.0

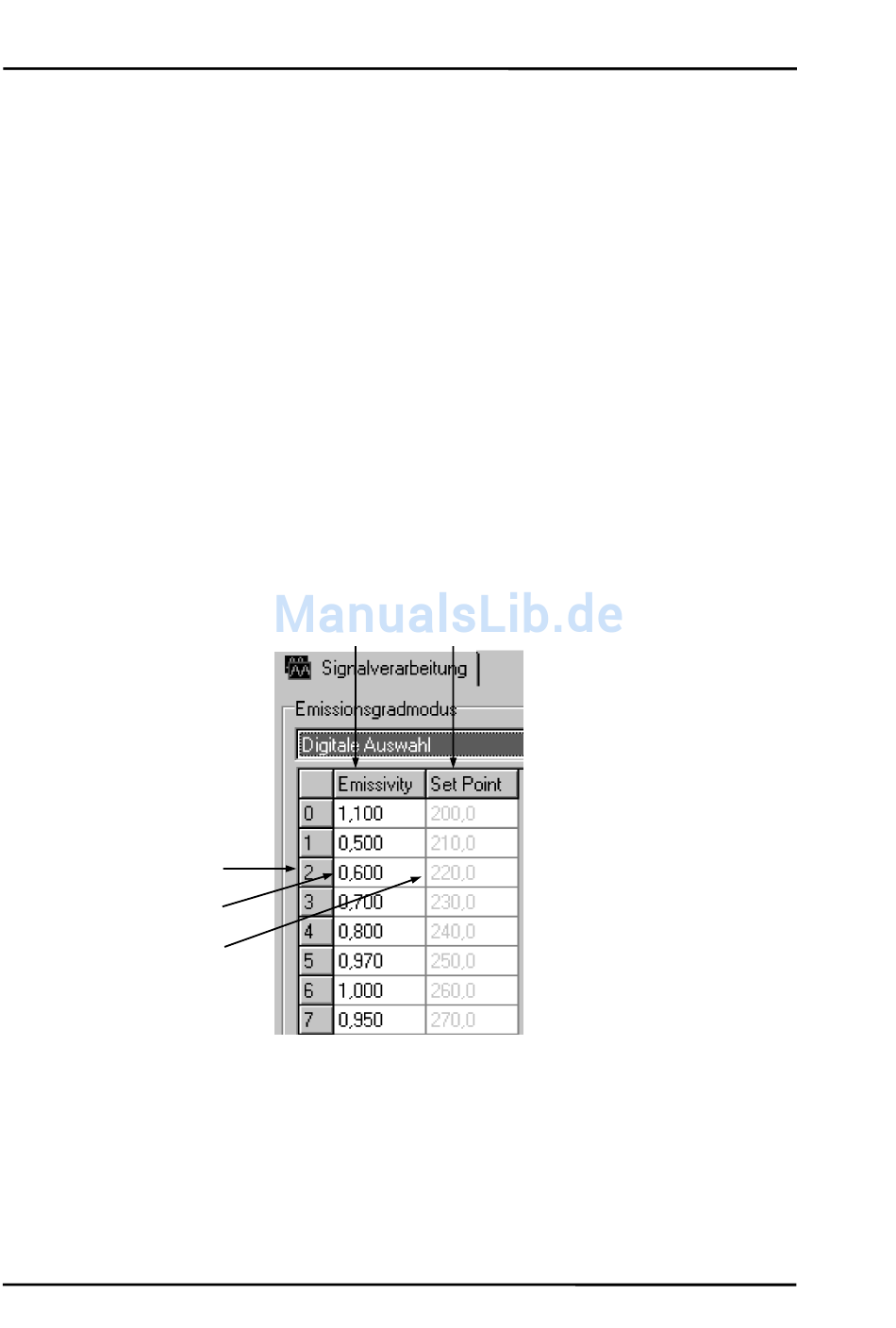

Abbildung 95: Tabelle mit Emissionsgraden und Alarmwerten
Zur Auswahl eines Tabelleneintrags müssen die 3 externen FTC-Eingänge verwendet werden. Die
Auswahl wird über die anliegenden Signalpegel vorgenommen, siehe Abschnitt 7.2
Emissionsgrades (digital), Seite 44.
120
①
③
④
⑤
Rev. G1 Nov 2016
②
Einstellen des
