RayTek Raynger ST ST20 Pro Standard Anleitung

Infrared
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

™
Raynger
ST
®
™ Standard
ST20 Pro
ST30 Pro ™ Enhanced
Noncontact Thermometer • Fernmessthermometer
• Thermomètre sans Contact • Termómetro sin Contacto
• Termômetro sem Contato
•
•
Table of Contents
Unit diagram . . . . . . . . . . . . . .1
English . . . . . . . . . . . . . . . . . . .2
Deutsch . . . . . . . . . . . . . . . . . .9
Français . . . . . . . . . . . . . . . . .16
Español . . . . . . . . . . . . . . . . .23
Português . . . . . . . . . . . . . . .30
Chinese . . . . . . . . . . . . . . . . .37
Japanese . . . . . . . . . . . . . . . .44
57500-1 Rev. E 9/01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RayTek Raynger ST ST20 Pro Standard

Inhaltszusammenfassung für RayTek Raynger ST ST20 Pro Standard

  • Seite 1: Inhaltsverzeichnis

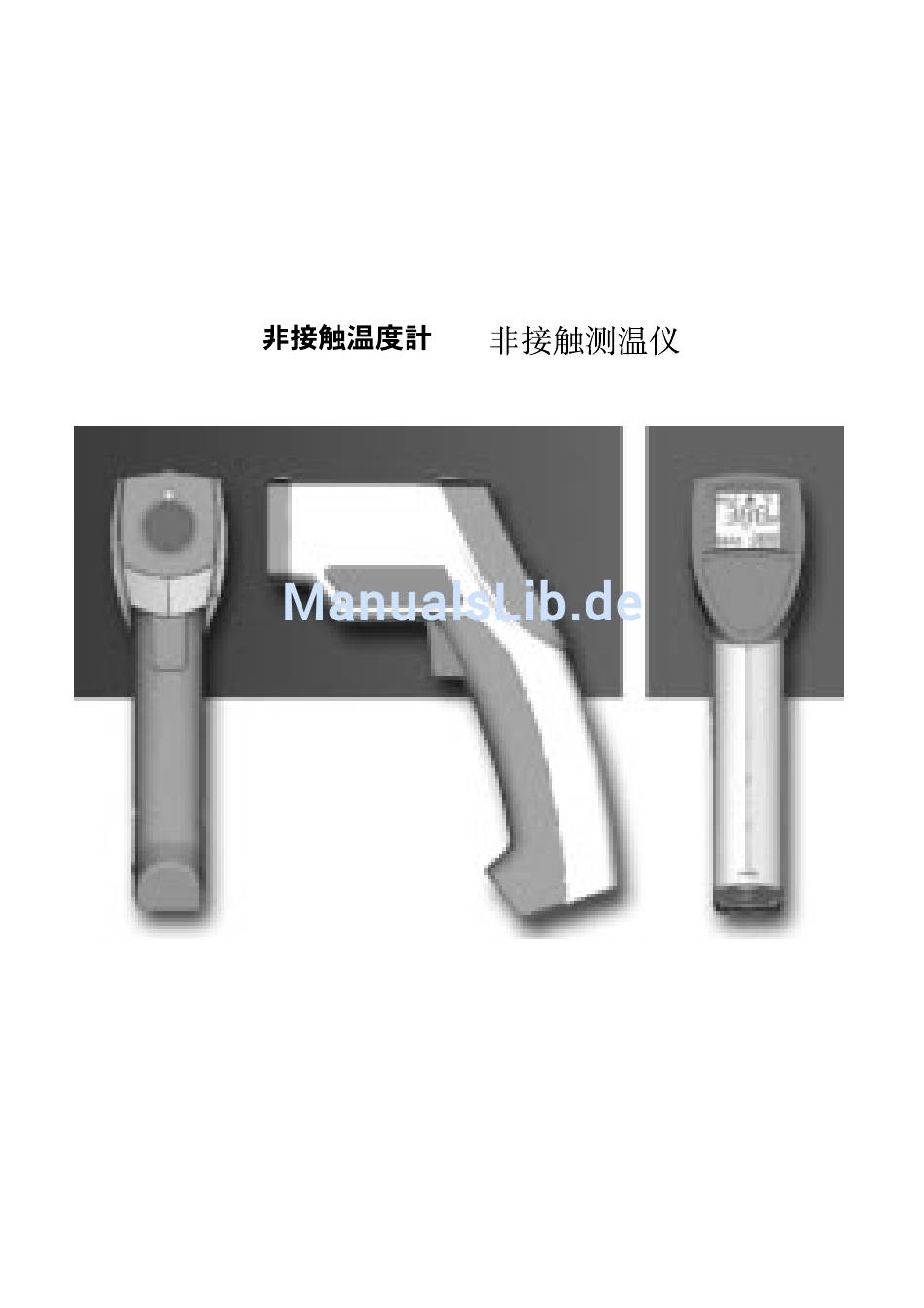

    ™ Raynger ® ™ Standard ST20 Pro ST30 Pro ™ Enhanced Noncontact Thermometer • Fernmessthermometer • Thermomètre sans Contact • Termómetro sin Contacto • Termômetro sem Contato • • Table of Contents Unit diagram ....1 English .
