RayTek MI3 Betriebsanleitung Seite 92

Profibus
Eine M12 Buchse oder eine Sub-D Buchse können für die Verdrahtung des Profibus separat bestellt
werden. Bitte beachten, die Sub-D Buchse kommt ohne IP Schutzgrad!

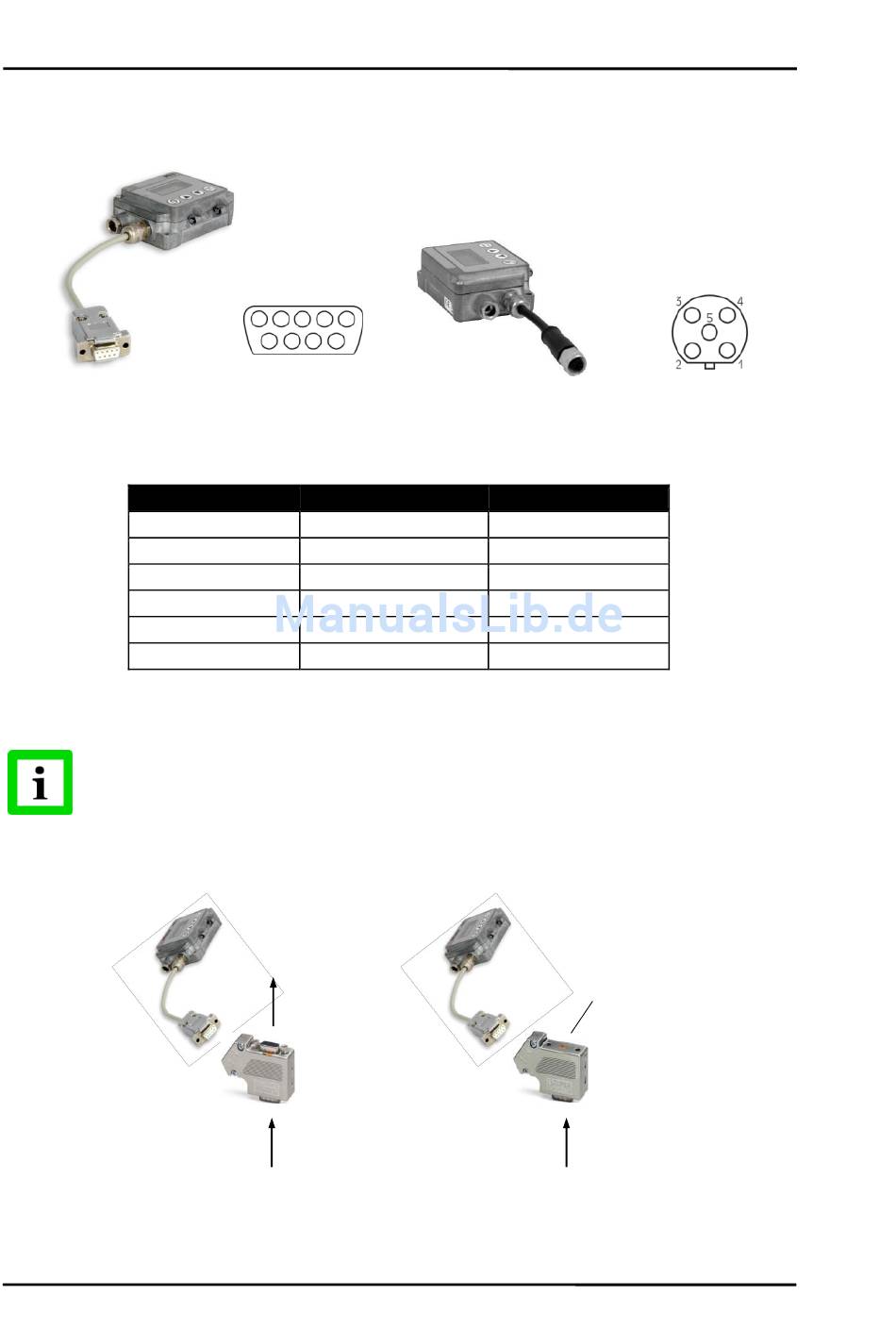

Abbildung 80: Sub-D Buchse (...P2) und M12 Buchse (...P1)
Profibus
A
(negatives Signal)
B
(positives Signal)
Schirm
GND
nicht benutzt
+ 5 V
Abbildung 81: Profibus Pinbelegung für Sub-D / M12 Verbinder
Für Profibus Netzwerke muss die Terminierung über einen Abschlusswiderstand extern
seitens des Nutzers realisiert werden!
Slave
Abbildung 82: Beispiel Netzwerk mit externer Terminierung
92
1 2 3 4 5
6 7 8 9
Sub-D Pin (Kabelfarbe)
8 (grün)
3 (gelb)
5 (weiß)
6 (braun)
n
Slave
n+1
Slave
n-1
Rev. G1 Nov 2016
M12 Pin (Kabelfarbe)
2 (weiß)
4 (schwarz)
3 (blau)
1 (braun)
Slave
n
Terminierung
Slave
n-1
MI3
