Zubehör

10.3.3 Isolierkit

Das Isolierkit (MI3100ISOKIT) kann gleichermaßen für den festen Montagewinkel (XXXMI3100FB) und
den justierbaren Montagewinkel (XXXMI3100ADJB) genutzt werden. Zwei nichtleitende Ringe
isolieren den Messkopf (1M, 2M) elektrisch vom Montagewinkel. Das Isolierkit wird eingesetzt, um
Installationen mit nur einem Erdungspunkt zu realisieren, siehe Abschnitt 4.5
Seite 23.
Die maximale Umgebungstemperatur für das Isolierkit beträgt 250°C. Die Lieferung umfasst zwei
Isolierringe aus Teflon und eine Montagemutter aus Edelstahl. Der gewünschte Montagewinkel muss
separat bestellt werden.
Stellen Sie sicher, dass die Isolierringe so montiert werden, dass beide Stege zueinander gerichtet sind.
Für eine sichere Installation müssen abschließend beide Montagemuttern gekontert werden.

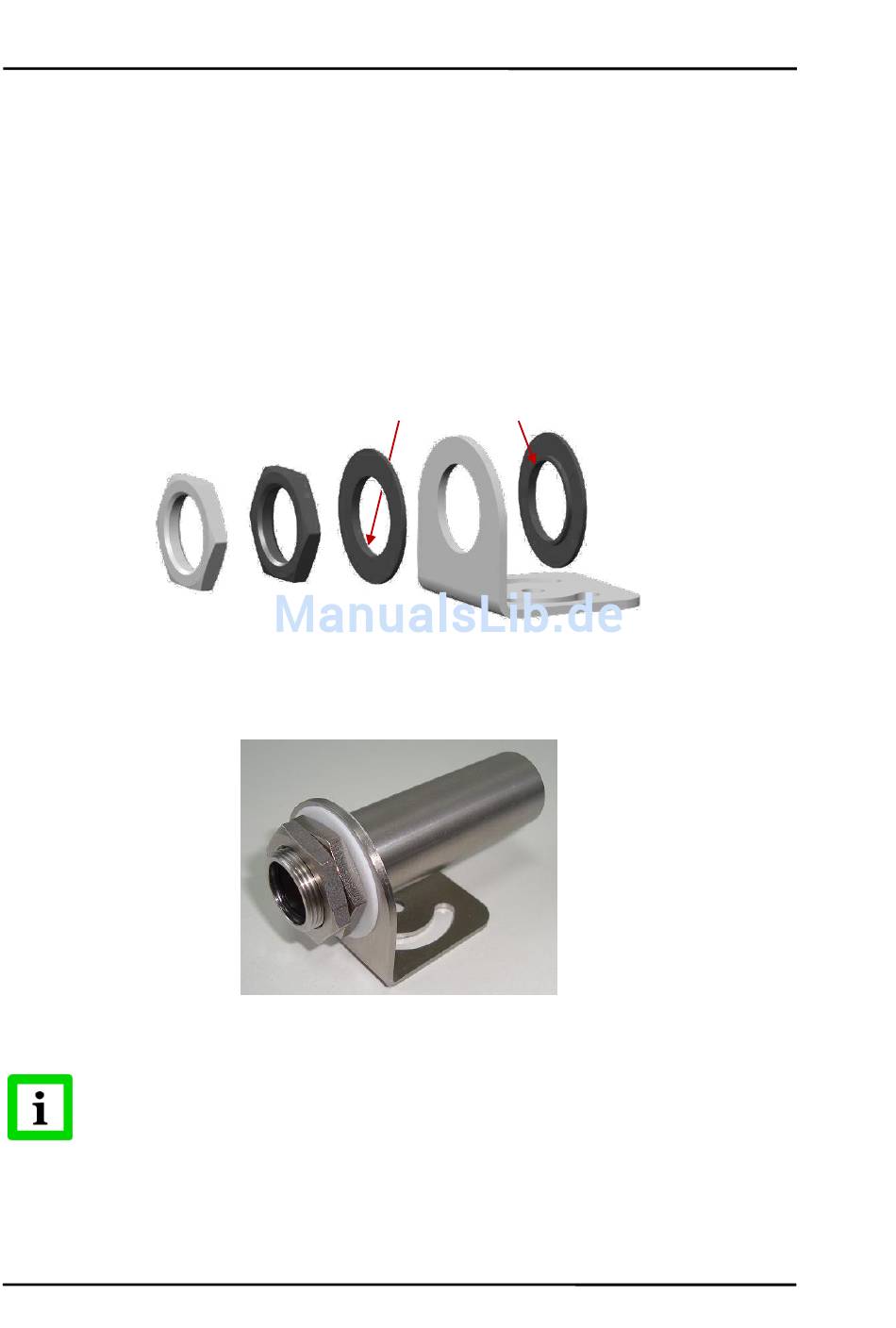

Abbildung 72: Installation des Isolierkits (MI3100ISOKIT),
Die Installation des Isolierkits erfordert einen Montagewinkel in der aktuellen Version
(Innendurchmesser von 20 mm anstelle von 18.5 mm bei der Vorgängerversion)!
82
beispielhaft gezeigt für den festen Montagewinkel
Abbildung 73: Fester Montagewinkel mit Isolierkit
Rev. G1 Nov 2016
Zueinander gerichtete Stege
Elektrische Störungen,
Isolierkit
Fester Montagewinkel
