14 Profibus

Über Profibus DP-V0 wird ein zyklischer Datenaustausch zwischen Master (z.B. eine SPS) und Slave
(MI3 Kommunikationsbox) definiert. In der Startphase wird ein Parameterfeld (Profibus spezifische
Daten) vom Master zum Slave gesendet. Anschließend erhält der Slave vom Master auch seine
Konfiguration (sensorspezifischen Voreinstellungen aus der GSD Datei).
Nach der Startphase wechselt der Bus in den Zustand des Datenaustausches, in dem Ein- und
Ausgangsdaten zyklisch zwischen Master und Slave ausgetauscht werden. Die Eingangsdaten werden
vom Slave zum Master gesendet und enthalten hauptsächlich die Messtemperaturen des MI3 Sensors,
siehe Abschnitt 14.2.2
gesendet und enthalten ausgewählte Sensorparameter, siehe Abschnitt 14.2.3
Tritt in der Startphase oder beim Datenaustausch ein Fehler auf, werden entsprechende Diagnosedaten
zum Master gesendet, siehe Abschnitt 14.2.4
Jedes Profibus Gerät wird mit einer Gerätebeschreibungsdatei (GSD) geliefert. Diese Beschreibung
wird dann von der Software auf der Masterseite gelesen, um den Slave zu definieren.
Spezifikation:
Version:
Elektrisch:
Baudrate:
Anschluss
Adressbereich:
ID
GSD Datei
Kopfanzahl

14.1 Verdrahtung

14.1.1 Kommunikationsbox (Metall)

X1 Pin Terminal
1
2
3
4
5
6
L
ED
L
ED
MI3
Eingangsdaten , Seite 95. Die Ausgangsdaten werden vom Master zum Slave
Profibus DP-V0
RS485, 2 Draht, galvanische Trennung
9.6 kBit/s bis 12 MBit/s (automatisch ausgehandelt)
Anschlussleiste oder Sub-D oder M12
1 bis 125 (für das Profibus Gerät)
0D36
RAY_0D36.gsd
max. 8 Messköpfe (MI3 oder MI3100)
Profibus
A
(negatives Signal)
B
(positives Signal)
Schirm
GND
(Ausgang, für externe Terminierung)
nicht benutzt
+ 5 V
(Ausgang, für externe Terminierung)
, rot blinkend, keine Kommunikation
, gelb AN: Datenaustausch

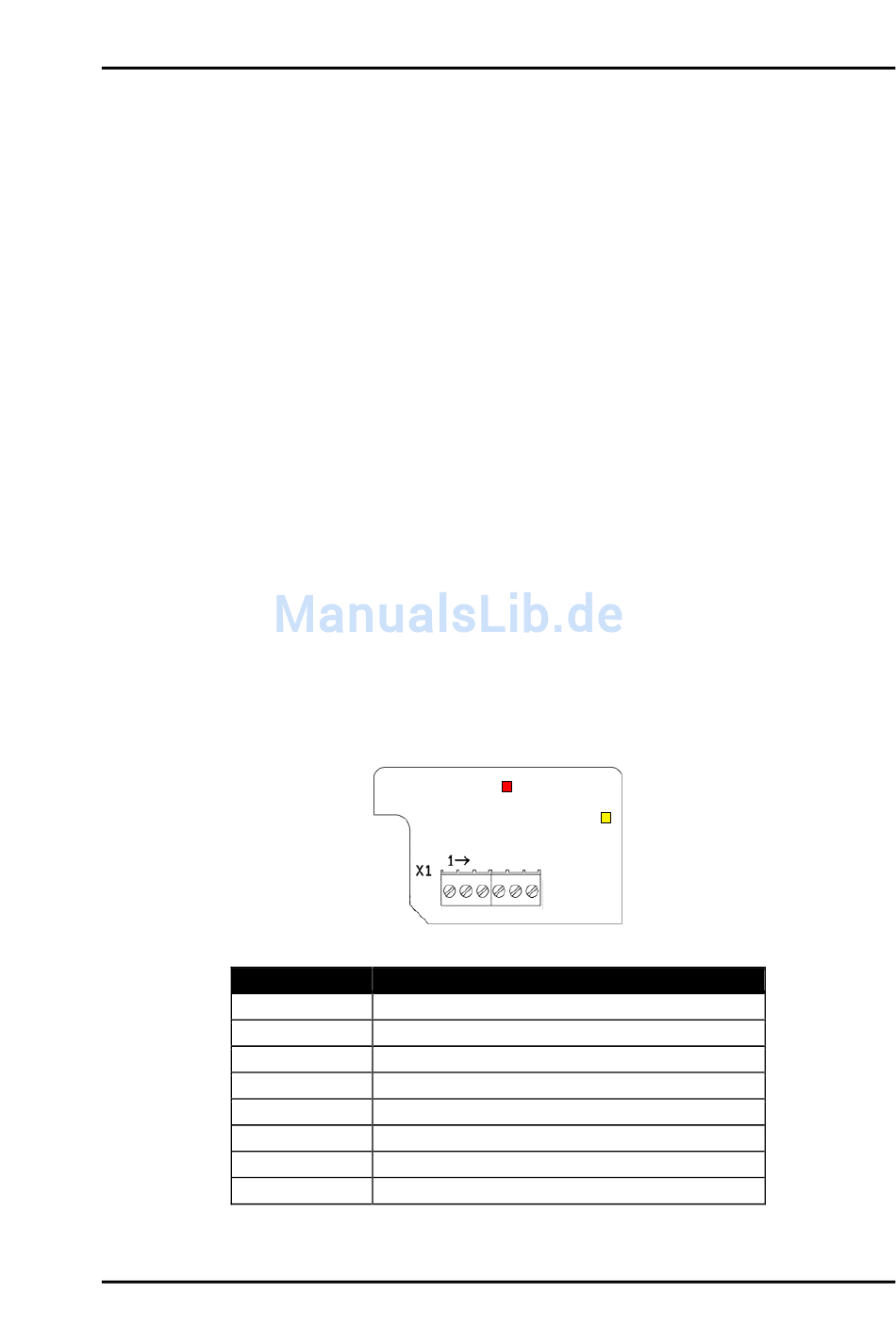

Abbildung 79: Profibus Anschlussleiste
Rev. G1 Nov 2016
Diagnosedaten , Seite 96.
Profibus
Ausgangsdaten , Seite 96.
