Zubehör
Lösen Sie das Messkopfkabel des Sensors ① von der Kommunikationsbox durch Abklemmen
1.
der Drähte!
Öffnen Sie dann den Luftblasvorsatz ③ ④ und schrauben Sie den weißen Kunststoffring ② auf
2.
den Messkopf bis zum Ende des Gewindes! Vorsicht: nicht zu fest anziehen!
Führen Sie das Kabel ⑥ durch die Rückseite ④ des Luftblasvorsatz.
3.
Schließen Sie den Luftblasvorsatz ③
4.
Elektronikgehäuse. Befestigen Sie die Mutter ⑤.
10.2.4 Luftkühlung
Die Luftkühlung kann nicht mit LTH Köpfen kombiniert werden!
Der Messkopf kann bei Einsatz der Luftkühlung bis zu einer Umgebungstemperatur von 200°C
betrieben werden. Das System zur Luftkühlung besteht aus einem T-Adapter inklusive 0,8 m (2,8 m
alternativ) Luftschlauch und Isolierung. Der T-Adapter gestattet die Installation des Luftschlauches
ohne Unterbrechung der Kabelverbindung zwischen Messkopf und Box.
Die Luftkühlung kann mit dem 90°-Umlenkspiegel kombiniert werden.
72
Luftzufuhr:
Schlauchdurchmesser
innen 3 mm,
außen 5 mm

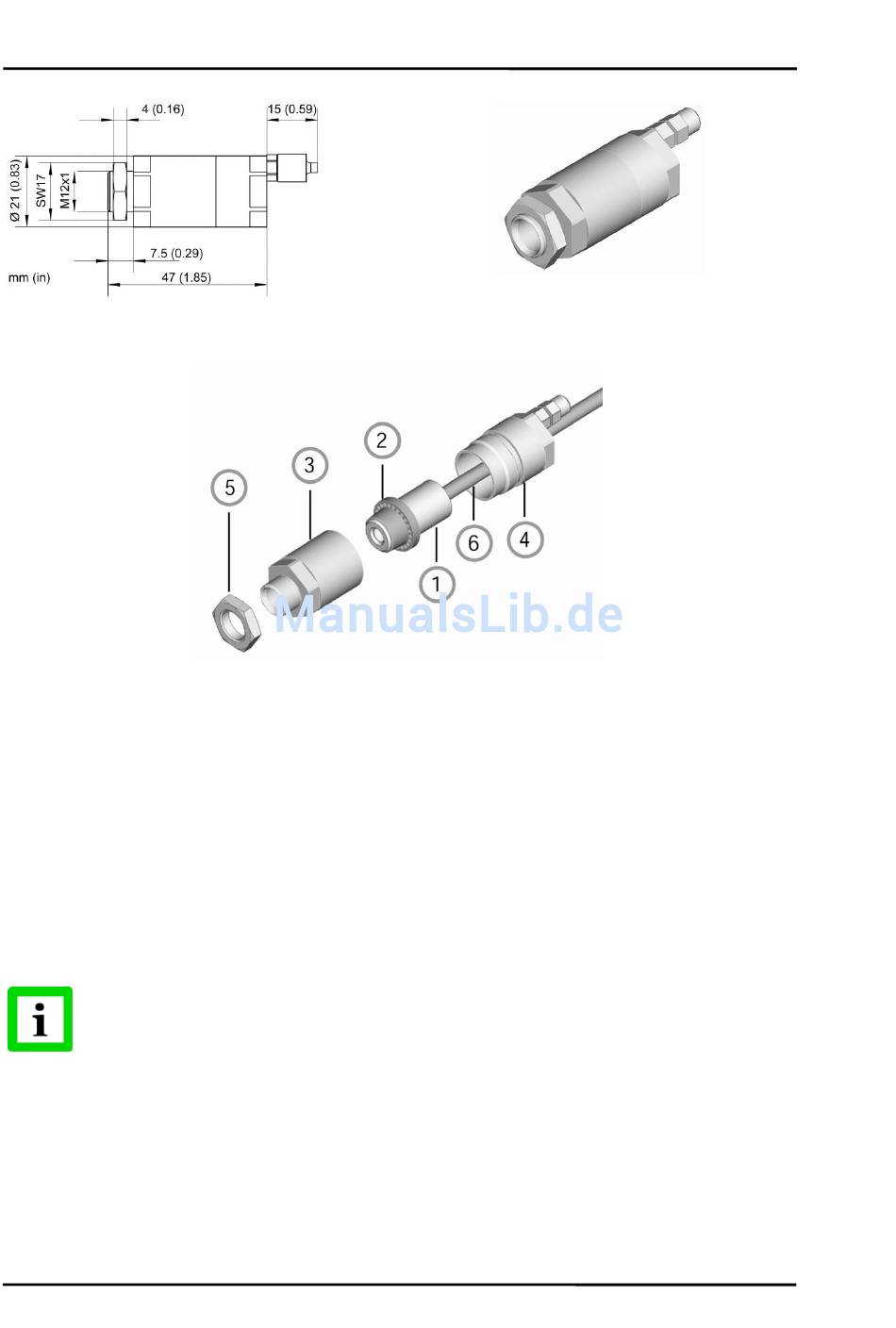

Abbildung 57: Luftblasvorsatz (XXXMIACAJ)
Abbildung 58: Montage des Luftblasvorsatz
Rev. G1 Nov 2016
④
und befestigen Sie die Kabel wieder am
Einschraubver-
binder auf M5
Innengewinde
MI3
