3.5.3 Messkopf 1M, 2M

Vorinstalliertes
Standardlänge 1 m
Kabel Ø 5 mm

3.5.4 Kommunikationsbox (Metall)

Die Box erlaubt per Standard die Durchführung von zwei separaten Kabeln. Eine dritte Durchführung
ist vorgesehen für die Verdrahtung von Boxen mit Feldbussen (RS485, Profibus etc.). Standardboxen
ohne Feldbus sind mit einem Blindstopfen versehen (M12x1.5 Gewinde).
MI3
Kabel,

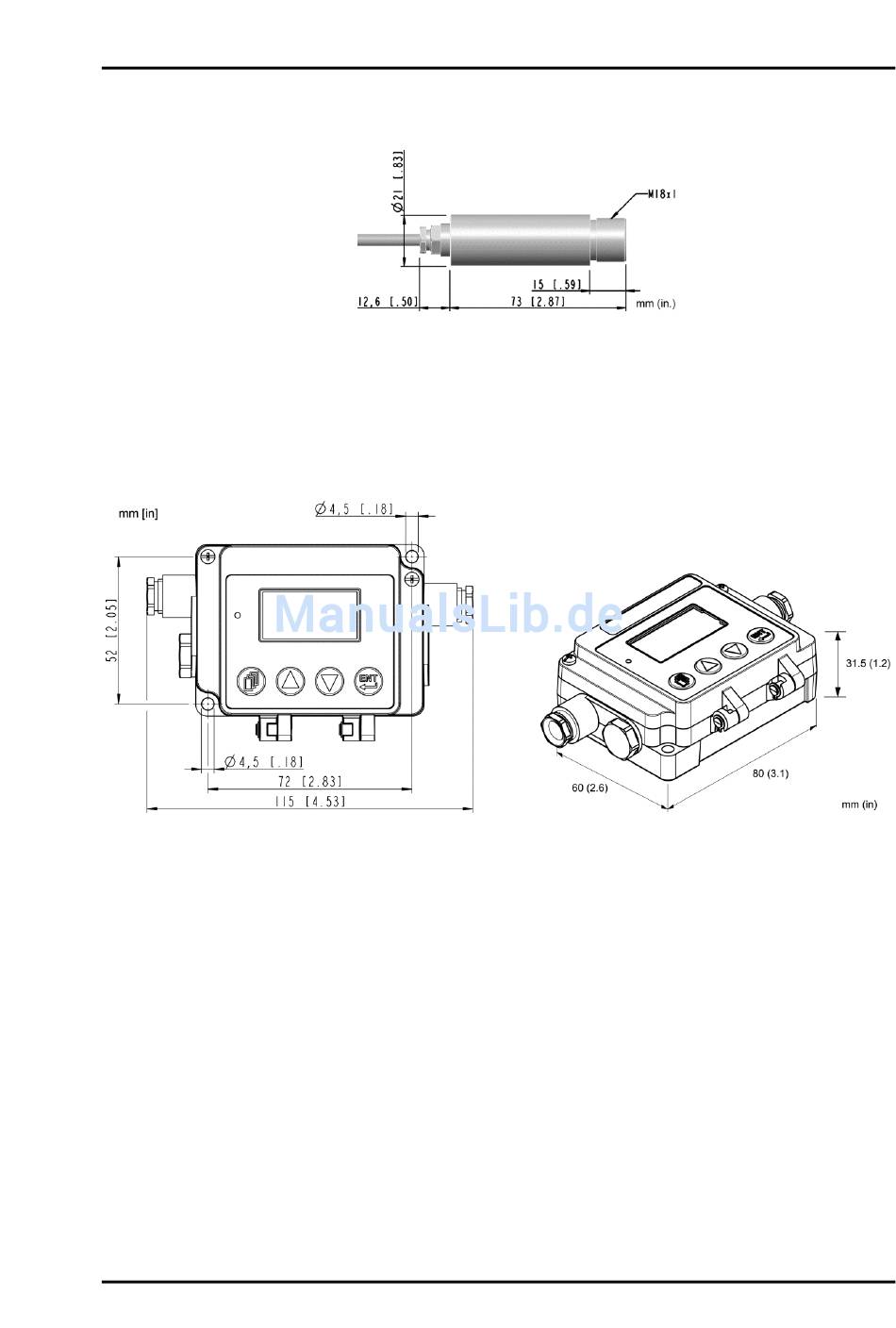

Abbildung 4: Abmessungen der Messköpfe 1M, 2M
Abbildung 5: Abmessungen der Kommunikationsbox
