Eingänge

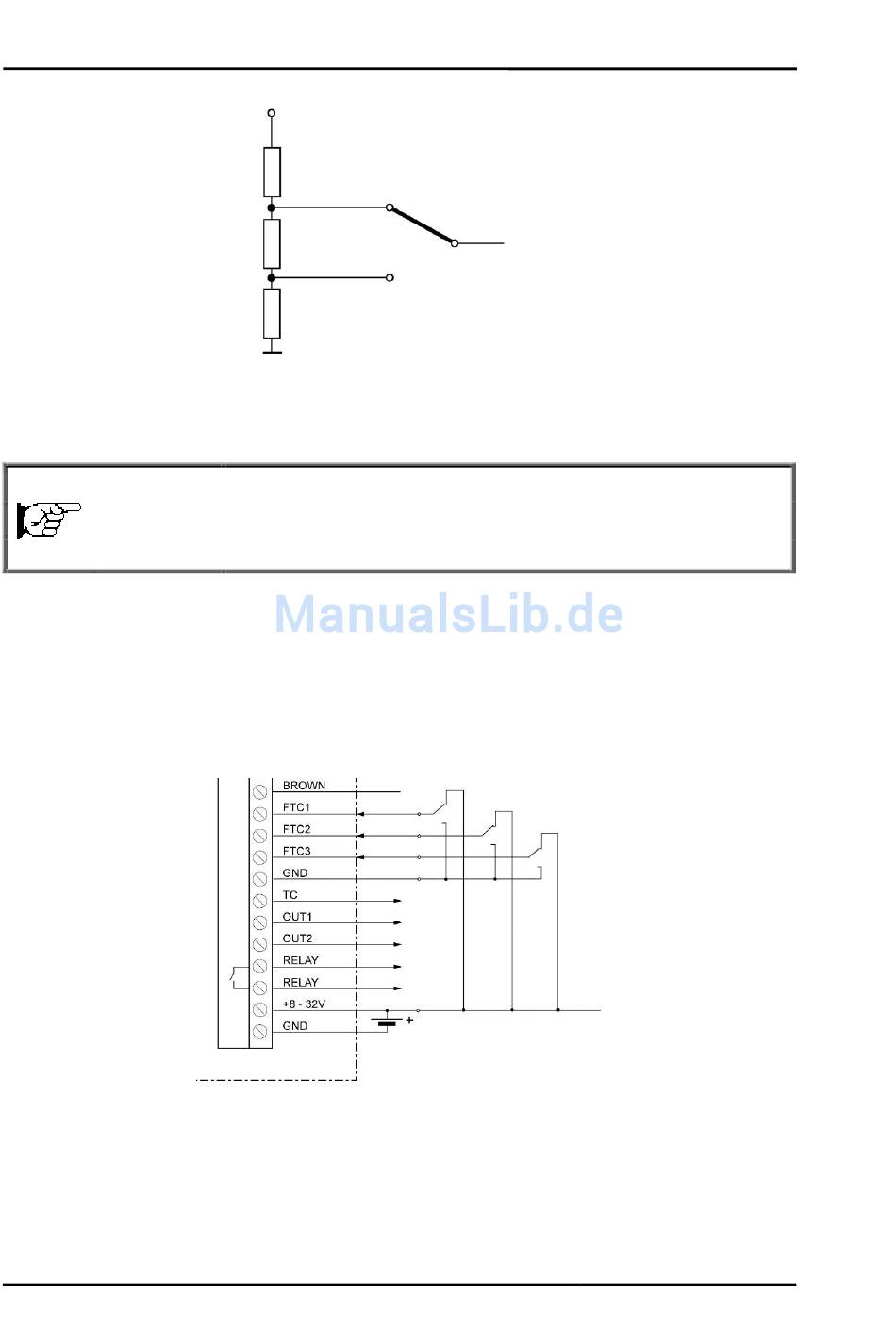

Abbildung 25: Einstellen des Emissionsgrades über FTC (Beispiel)
7.2 Einstellen des Emissionsgrades (digital)
Funktion:
Signal:
Anschlüsse:
In der Elektronik der Box ist eine Tabelle mit 8 voreingestellten Emissionsgraden gespeichert. Zur
Aktivierung eines dieser Emissionsgrade werden die Pegel an den Funktionseingängen FTC1, FTC2
und FTC3 ausgewertet, siehe nachfolgende Tabelle.
0 = Low-Signal (Eingang auf 0 V)
1 = High-Signal (Eingang auf 5 V bis V
Ein nicht beschalteter Eingang wird als nicht definiert betrachtet!
Abbildung 26: Digitale Einstellung des Emissionsgrades mit den FTC Eingängen
44
+ 5 VDC
R1 = 200 Ω
4.0 V (ε=0.9)
R2 = 500 Ω
1.5 V (ε=0.4)
R3 = 300 Ω
Emissionsgrad (digitale Steuerung)
digital low/high
FTC1-3, GND
)
DC
Rev. G1 Nov 2016
"Produkt 1"
Zum FTC Eingang
der Box
"Produkt 2"
MI3
