Schutzfenster; Scharfpunkt-Vorsatzlinse - RayTek MI3 Betriebsanleitung

Die Länge des IR Strahls innerhalb des Umlenkspiegels beträgt 18 mm, welche bei der Berechnung der
Messfleckgröße zu berücksichtigen ist.

10.2.6 Schutzfenster

Schutzfenster werden eingesetzt, um die Optik des Messkopfes vor äußeren Schmutzeinflüssen zu
schützen. Das Schutzfenster hat einen Außendurchmesser von 17 mm. Es kann direkt auf den Messkopf
geschraubt werden.
Die nachfolgende Tabelle gibt einen Überblick zu den verfügbaren Schutzfenstern.
Bestellnummer
XXXMIACPW
XXXMI3ACPWP
Für fehlerfreie Temperaturwerte muss der Transmissionsfaktor des Schutzfensters über
das Bedienfeld der Box eingestellt werden, siehe Abschnitt 8.2
Stellen Sie in der Anwendung sicher, dass Messkopf und Schutzfenster gleich temperiert
sind!

10.2.7 Scharfpunkt-Vorsatzlinse

Die Scharfpunkt-Vorsatzlinse wird eingesetzt, um sehr kleine Messflecken von bis zu 0.5 mm zu
erreichen. Die Linse sollte nur für LT Modelle eingesetzt werden.
Die Scharfpunkt-Vorsatzlinse hat einen Außendurchmesser von 17 mm. Die Linse kann direkt auf den
Messkopf geschraubt werden.
Bestellnummer
XXXMI3ACCFL
MI3
Material
Halter: Edelstahl
Fenster: Zinksulfid
(durchsichtig, flach)
Halter: Edelstahl
Fenster: Polymer
(milchig durchscheinend, flach)
Tabelle 5: Verfügbare Schutzfenster

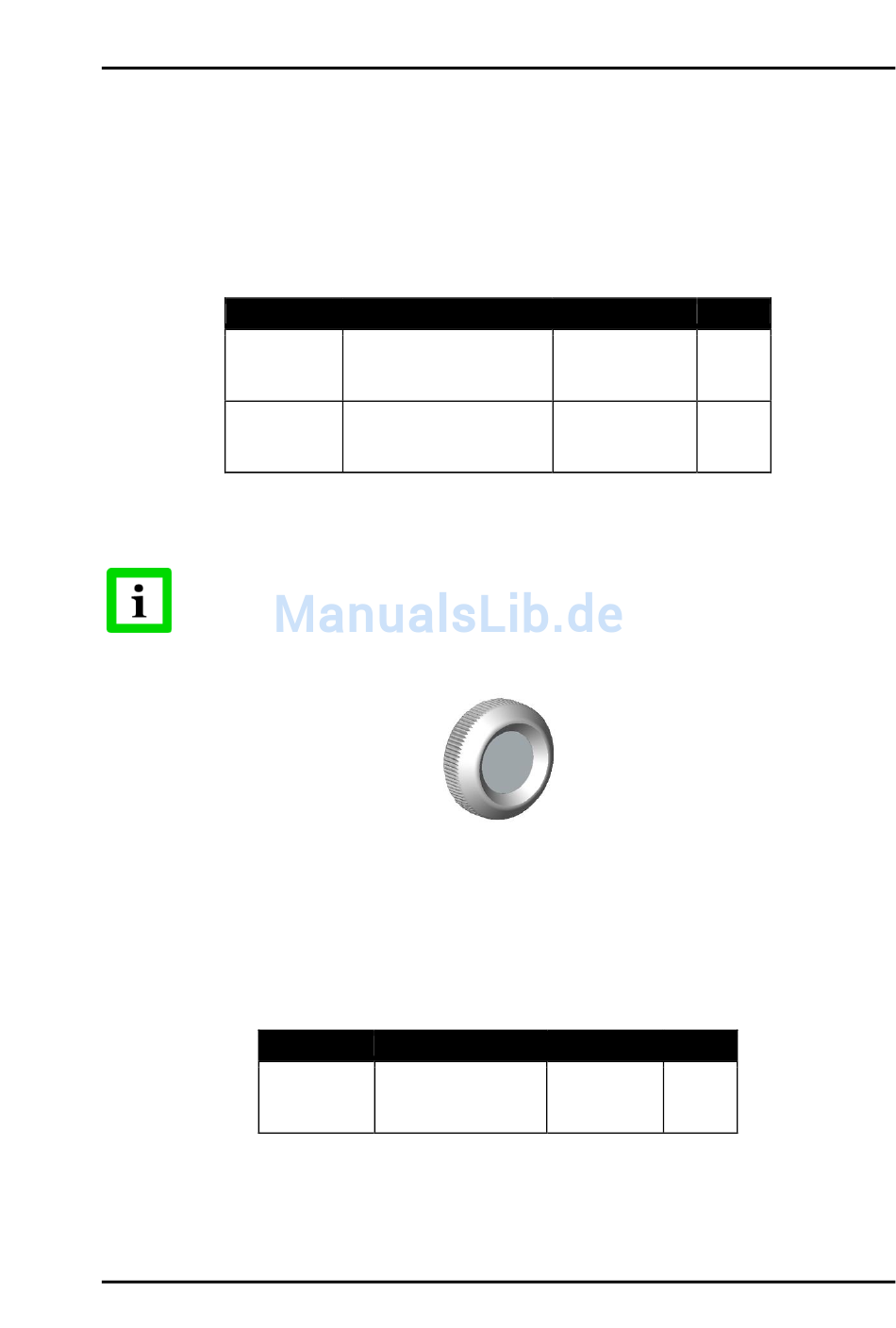

Abbildung 66: Schutzfenster
Material
Halter: Edelstahl
Fenster: Silizium
(undurchsichtig, gewölbt)
Tabelle 6: Scharfpunkt-Vorsatzlinse
Rev. G1 Nov 2016
Transmission T
Umgebung
0.75 ±0.05
180°C
(für LT, G5 Modelle)
0.7±0.02
65°C
(nur für LT Modelle)
<Kopf> Seite
Transmission T
Umgebung
0.75 ±0.05
180°C
(für LT Modelle)
Zubehör
, Seite 51!
77
