Temp

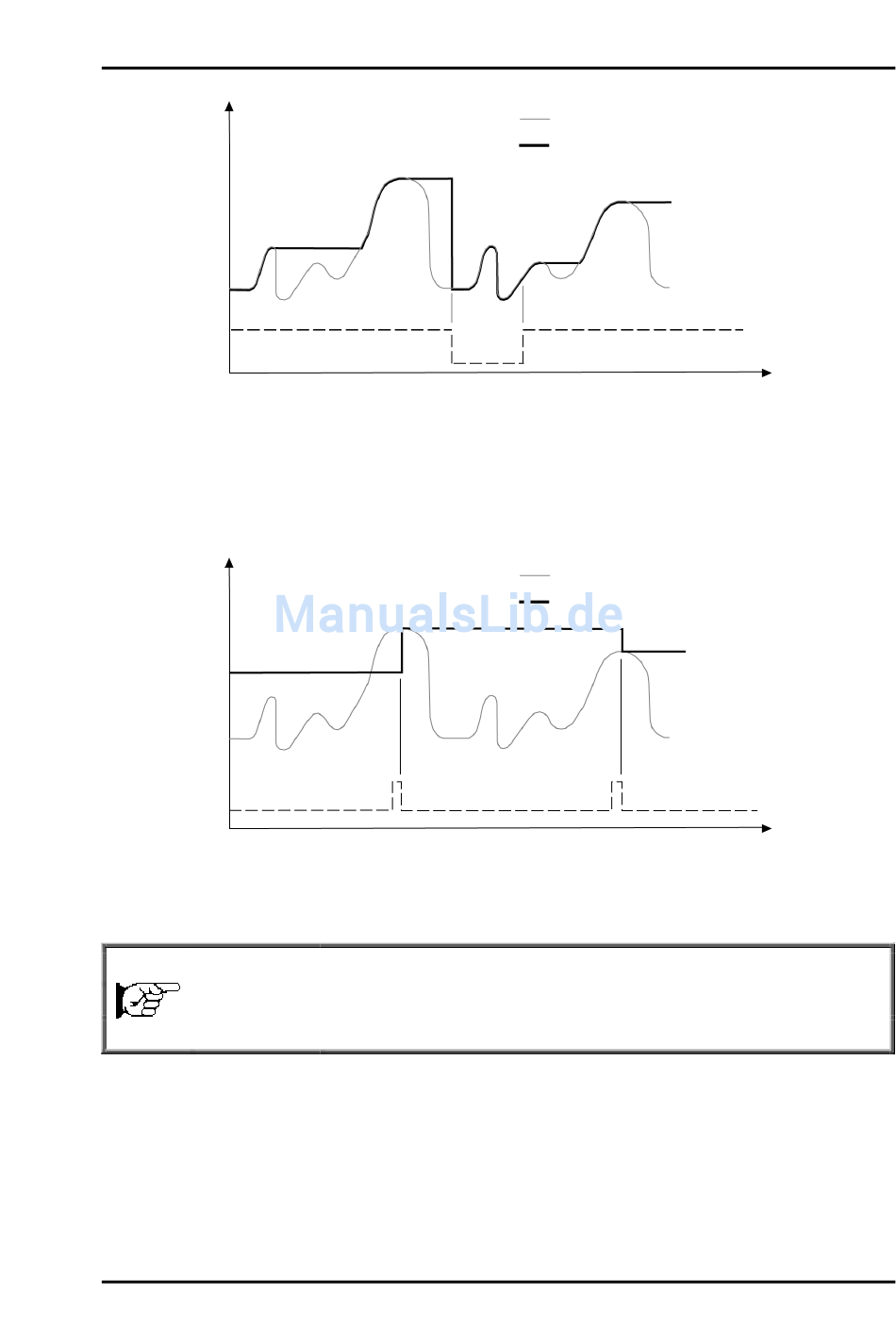

Abbildung 30: FTC3 zum Rücksetzen der Max Haltefunktion
Halten: In diesem Modus wird die Haltefunktion getriggert. Eine Flanke am Eingang FTC3 von
logischem "1" zu logischem "0" Pegel „friert" die zu diesem Zeitpunkt gemessene Objekttemperatur
ein und legt sie an den Ausgang und zwar solange, bis die nächste fallende Flanke am FTC3 Eingang
erscheint.
Temp
Abbildung 31: FTC3 zum Halten der ausgegebenen Temperatur
7.5 Laser Schalten
Funktion:
Signal:
Anschlüsse:
Der FTC3 Eingang kann auch als externer Eingang zum Schalten des Lasers (nur für ausgewählte
Kopfmodelle) konfiguriert werden. Eine Flanke am Eingang von logischem "1" zu logischem "0" Pegel
schaltet den Laser. Der FTC3 Eingang wirkt auf alle angeschlossenen Köpfe gleichermaßen.
MI3
Laser Schalten ein/aus
digital low/high
FTC3, GND
Rev. G1 Nov 2016
Objekttemperatur
Ausgabetemperatur
Objekttemperatur
Ausgabetemperatur
Eingänge
FTC3
Zeit
Trigger
Zeit
47
