Die Luftkühlung hat folgende Bestandteile:
①
Messkopf
②
Kunststoffring (Luftblasvorsatz)
③
Vorderteil des Luftblasvorsatzes
④
Rückteil des Luftblasvorsatzes
⑤
Mutter
⑥
Kabel zwischen Messkopf und Elektronikbox, geführt durch den T-Adapter
⑦
Schlauchanschlussmutter
⑧
innerer Schlauch
⑨
äußerer Schlauch
⑩
T-Adapter
⑪
Gummidichtung
⑫
Kunststoffdruckring
⑬
Kappe
MI3

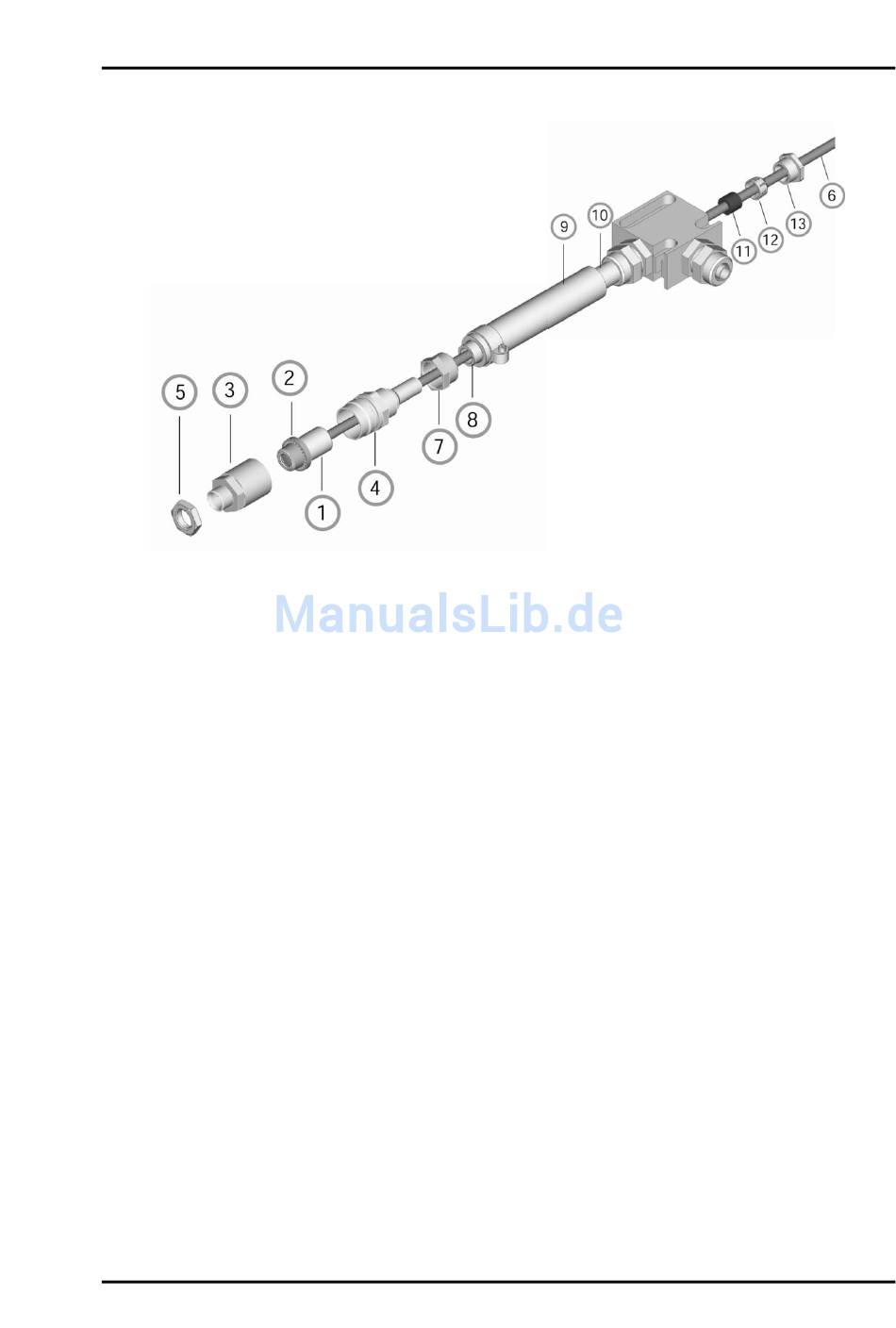

Abbildung 62: Luftkühlung mit Luftblasvorsatz
