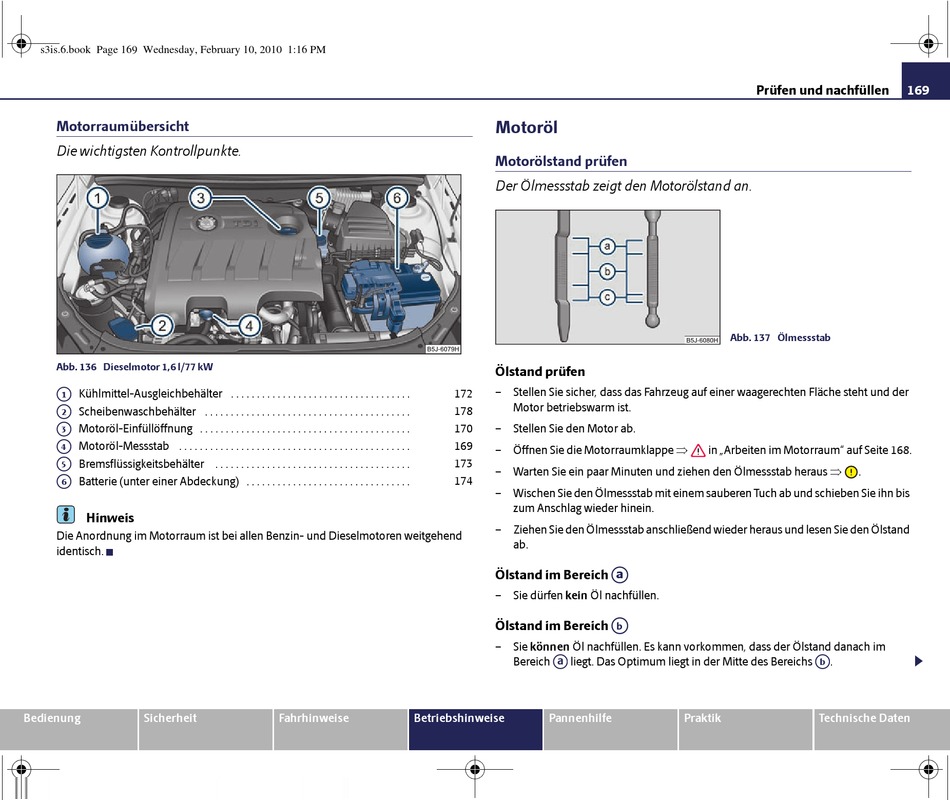

Motorraumübersicht
Die wichtigsten Kontrollpunkte.
Abb. 136 Dieselmotor 1,6 l/77 kW
A
Kühlmittel-Ausgleichbehälter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
A
Scheibenwaschbehälter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
A
Motoröl-Einfüllöffnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
A
Motoröl-Messstab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
A
Bremsflüssigkeitsbehälter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
A
Batterie (unter einer Abdeckung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
Hinweis
Die Anordnung im Motorraum ist bei allen Benzin- und Dieselmotoren weitgehend
identisch.
Bedienung
Sicherheit
172
178
170
169
173
174
Fahrhinweise
Betriebshinweise
Motoröl
Motorölstand prüfen
Der Ölmessstab zeigt den Motorölstand an.
Ölstand prüfen
– Stellen Sie sicher, dass das Fahrzeug auf einer waagerechten Fläche steht und der
Motor betriebswarm ist.
– Stellen Sie den Motor ab.
– Öffnen Sie die Motorraumklappe
– Warten Sie ein paar Minuten und ziehen den Ölmessstab heraus
– Wischen Sie den Ölmessstab mit einem sauberen Tuch ab und schieben Sie ihn bis
zum Anschlag wieder hinein.
– Ziehen Sie den Ölmessstab anschließend wieder heraus und lesen Sie den Ölstand
ab.
A
a
Ölstand im Bereich
– Sie dürfen kein Öl nachfüllen.
A
Ölstand im Bereich
b
– Sie können Öl nachfüllen. Es kann vorkommen, dass der Ölstand danach im
A
a
Bereich
liegt. Das Optimum liegt in der Mitte des Bereichs
Pannenhilfe
Prüfen und nachfüllen
Abb. 137 Ölmessstab
in „Arbeiten im Motorraum" auf Seite 168.
.
A
.
b
Praktik
Technische Daten
169
