Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
5.4

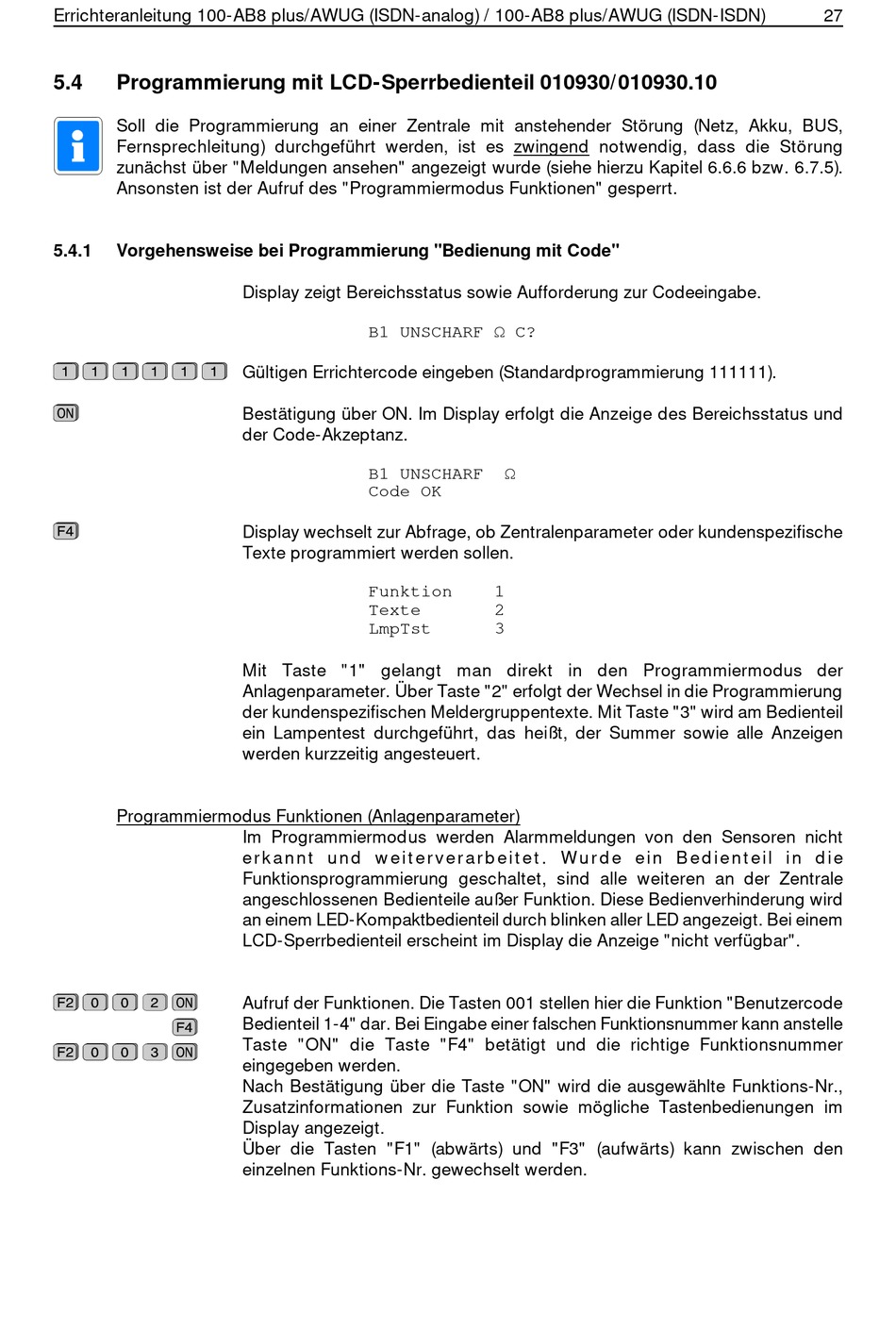

Programmierung mit LCD-Sperrbedienteil 010930/010930.10

Soll die Programmierung an einer Zentrale mit anstehender St ö rung (Netz, Akku, BUS,
Fernsprechleitung) durchgef ü hrt werden, ist es zwingend notwendig, dass die St ö rung
zun ä chst ü ber "Meldungen ansehen" angezeigt wurde (siehe hierzu Kapitel 6.6.6 bzw. 6.7.5).
Ansonsten ist der Aufruf des "Programmiermodus Funktionen" gesperrt.
5.4.1 Vorgehensweise bei Programmierung "Bedienung mit Code"
Programmiermodus Funktionen (Anlagenparameter)
Display zeigt Bereichsstatus sowie Aufforderung zur Codeeingabe.
B1 UNSCHARF $ C?
G ü ltigen Errichtercode eingeben (Standardprogrammierung 111111).
Best ä tigung ü ber ON. Im Display erfolgt die Anzeige des Bereichsstatus und
der Code-Akzeptanz.
B1 UNSCHARF
Code OK
Display wechselt zur Abfrage, ob Zentralenparameter oder kundenspezifische
Texte programmiert werden sollen.
Funktion
Texte
LmpTst
Mit Taste "1" gelangt man direkt in den Programmiermodus der
Anlagenparameter. Ü ber Taste "2" erfolgt der Wechsel in die Programmierung
der kundenspezifischen Meldergruppentexte. Mit Taste "3" wird am Bedienteil
ein Lampentest durchgef ü hrt, das hei ß t, der Summer sowie alle Anzeigen
werden kurzzeitig angesteuert.
Im Programmiermodus werden Alarmmeldungen von den Sensoren nicht
e r k a n n t u n d w e i t e r v e r a r b e i t e t . W u r d e e i n B e d i e n t e i l i n d i e
Funktionsprogrammierung geschaltet, sind alle weiteren an der Zentrale
angeschlossenen Bedienteile au ß er Funktion. Diese Bedienverhinderung wird
an einem LED-Kompaktbedienteil durch blinken aller LED angezeigt. Bei einem
LCD-Sperrbedienteil erscheint im Display die Anzeige "nicht verf ü gbar".
Aufruf der Funktionen. Die Tasten 001 stellen hier die Funktion "Benutzercode
Bedienteil 1-4" dar. Bei Eingabe einer falschen Funktionsnummer kann anstelle
Taste "ON" die Taste "F4" bet ä tigt und die richtige Funktionsnummer
eingegeben werden.
Nach Best ä tigung ü ber die Taste "ON" wird die ausgew ä hlte Funktions-Nr.,
Zusatzinformationen zur Funktion sowie m ö gliche Tastenbedienungen im
Display angezeigt.
Ü ber die Tasten "F1" (abw ä rts) und "F3" (aufw ä rts) kann zwischen den
einzelnen Funktions-Nr. gewechselt werden.
$
1
2
3
27
