Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)

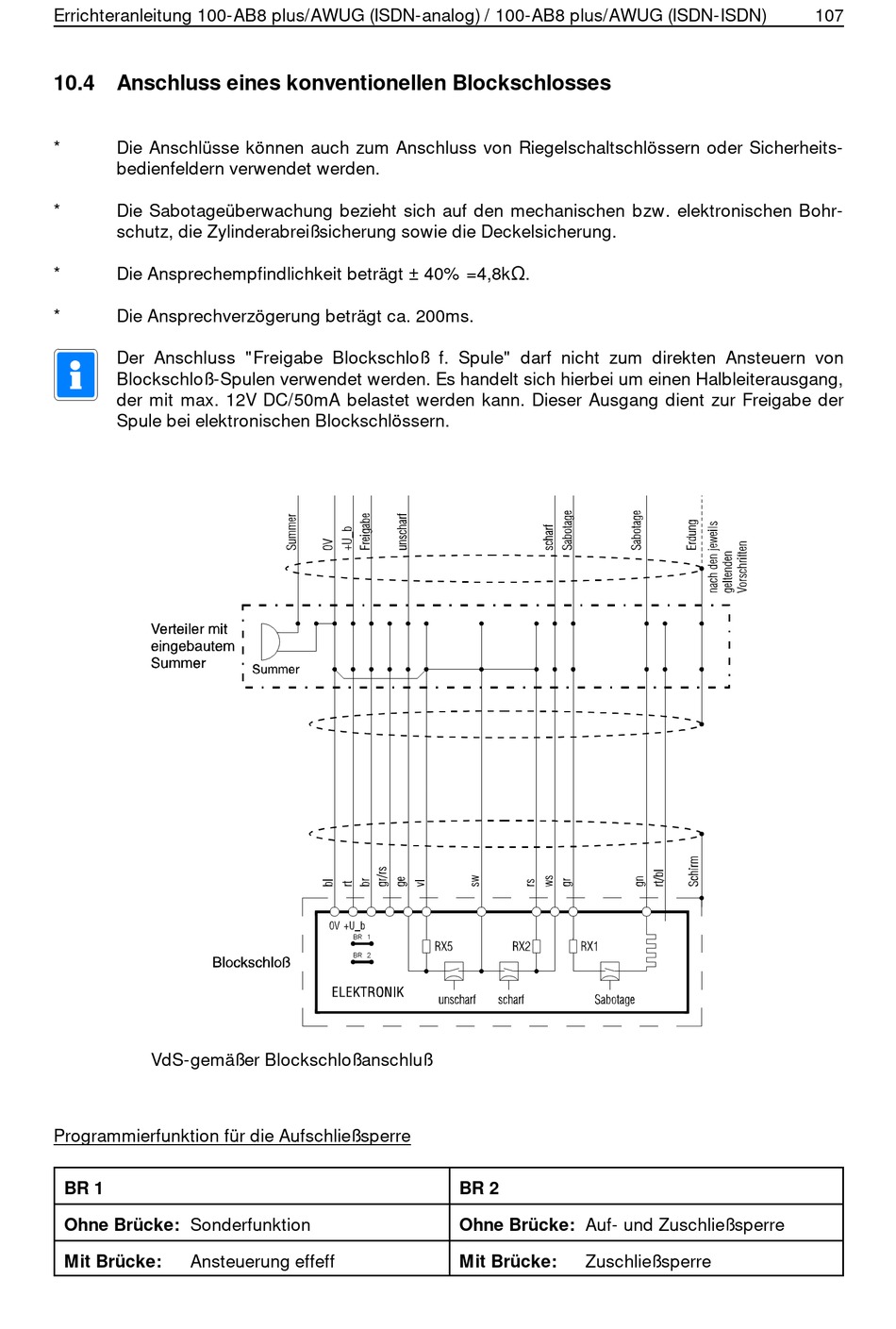

10.4 Anschluss eines konventionellen Blockschlosses

* Die Anschl ü sse k ö nnen auch zum Anschluss von Riegelschaltschl ö ssern oder Sicherheits-
bedienfeldern verwendet werden.
* Die Sabotage ü berwachung bezieht sich auf den mechanischen bzw. elektronischen Bohr-
schutz, die Zylinderabrei ß sicherung sowie die Deckelsicherung.
* Die Ansprechempfindlichkeit betr ä gt ± 40% =4,8k
* Die Ansprechverz ö gerung betr ä gt ca. 200ms.
Der Anschluss "Freigabe Blockschlo ß f. Spule" darf nicht zum direkten Ansteuern von
Blockschlo ß -Spulen verwendet werden. Es handelt sich hierbei um einen Halbleiterausgang,
der mit max. 12V DC/50mA belastet werden kann. Dieser Ausgang dient zur Freigabe der
Spule bei elektronischen Blockschl ö ssern.
VdS-gem äß er Blockschlo ß anschlu ß
Programmierfunktion f ü r die Aufschlie ß sperre
BR 1
Ohne Brücke: Sonderfunktion
Mit Brücke: Ansteuerung effeff
.
$
BR 2
Ohne Brücke: Auf- und Zuschlie ß sperre
Mit Brücke: Zuschlie ß sperre
107
