Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
9.

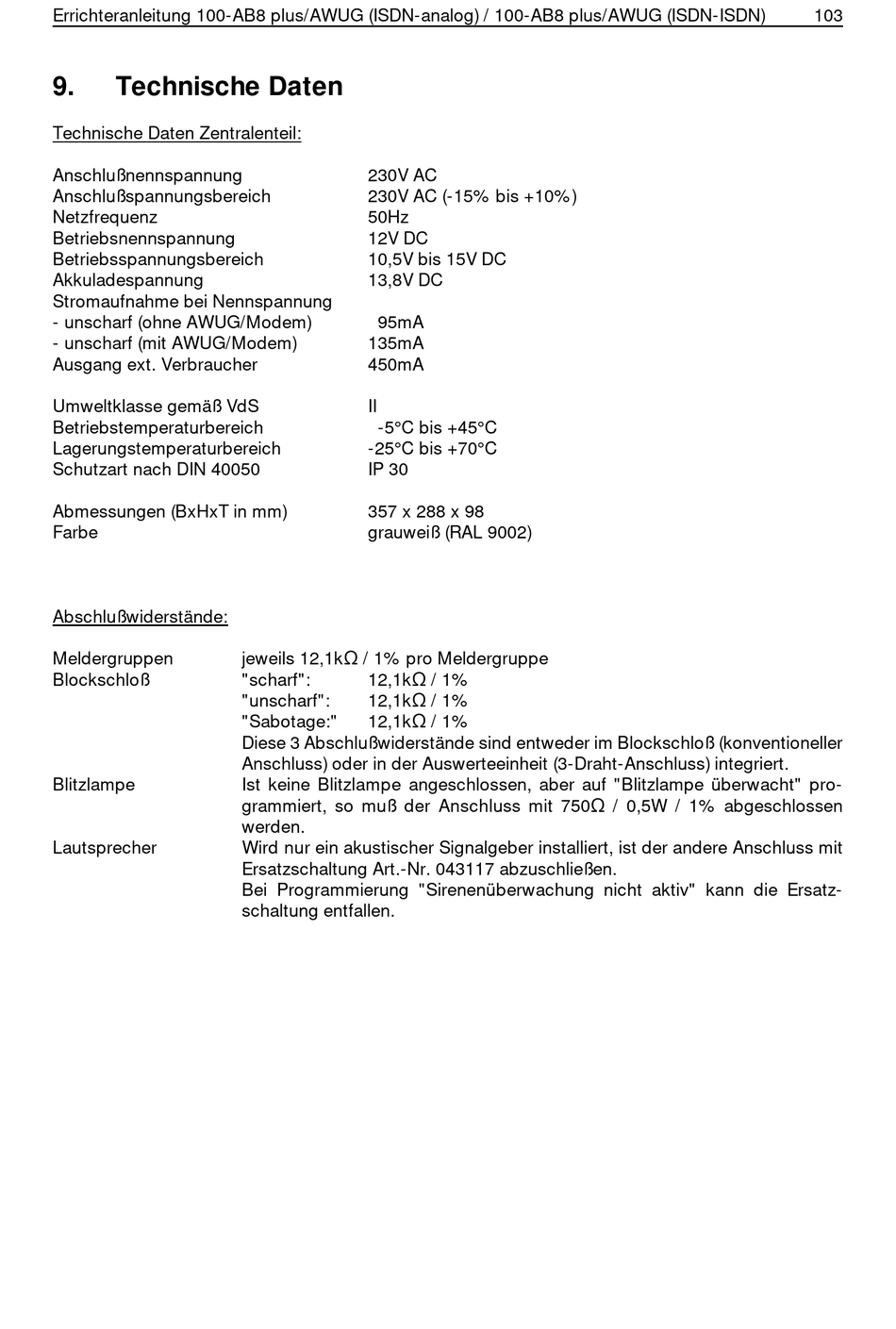

Technische Daten

Technische Daten Zentralenteil:
Anschlu ß nennspannung
Anschlu ß spannungsbereich
Netzfrequenz
Betriebsnennspannung
Betriebsspannungsbereich
Akkuladespannung
Stromaufnahme bei Nennspannung
- unscharf (ohne AWUG/Modem)
- unscharf (mit AWUG/Modem)
Ausgang ext. Verbraucher
Umweltklasse gem äß VdS
Betriebstemperaturbereich
Lagerungstemperaturbereich
Schutzart nach DIN 40050
Abmessungen (BxHxT in mm)
Farbe
Abschlu ß widerst ä nde:
Meldergruppen
Blockschlo ß
Blitzlampe
Lautsprecher
230V AC
230V AC (-15% bis +10% )
50Hz
12V DC
10,5V bis 15V DC
13,8V DC
95mA
135mA
450mA
II
-5 ° C bis +45 ° C
-25 ° C bis +70 ° C
IP 30
357 x 288 x 98
grauwei ß (RAL 9002)
jeweils 12,1k / 1% pro Meldergruppe
$
"scharf": 12,1k
"unscharf": 12,1k
"Sabotage:" 12,1k
Diese 3 Abschlu ß widerst ä nde sind entweder im Blockschlo ß (konventioneller
Anschluss) oder in der Auswerteeinheit (3-Draht-Anschluss) integriert.
Ist keine Blitzlampe angeschlossen, aber auf "Blitzlampe ü berwacht" pro-
grammiert, so mu ß der Anschluss mit 750
werden.
Wird nur ein akustischer Signalgeber installiert, ist der andere Anschluss mit
Ersatzschaltung Art.-Nr. 043117 abzuschlie ß en.
Bei Programmierung "Sirenen ü berwachung nicht aktiv" kann die Ersatz-
schaltung entfallen.
/ 1%
$
/ 1%
$
/ 1%
$
/ 0,5W / 1% abgeschlossen
$
