Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)

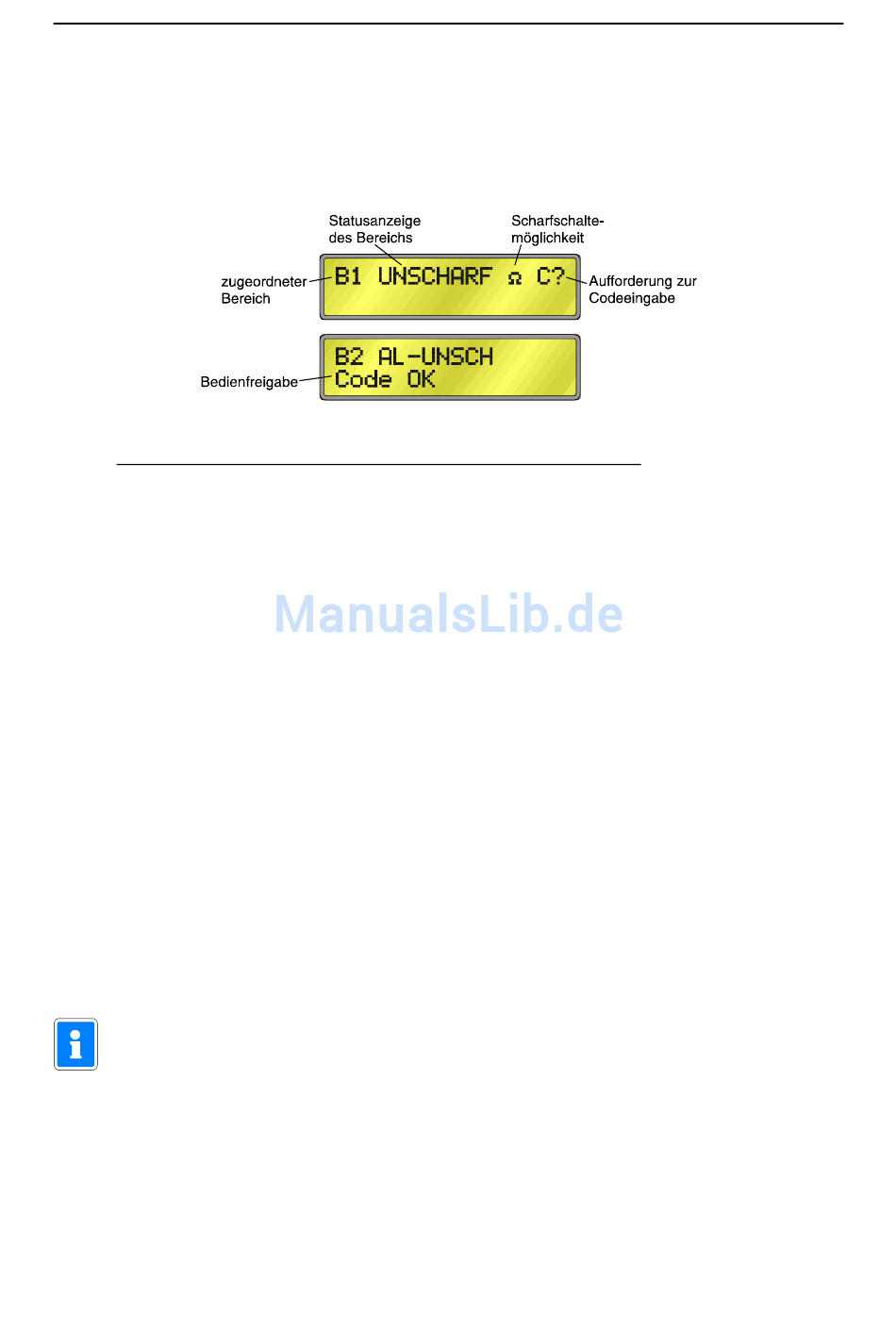

2 x 16stelliges Informations-Display
Ü ber das LC-Display werden bereichsbezogene und zentralenbezogene Meldungen
angezeigt. Im unscharfen oder internscharfen Zustand erfolgt die Zustandsanzeige
des Bereichs, dem das Bedienteil zugeordnet ist. Im externscharfen Zustand des
Bereiches wird der Wochentag, das Datum sowie die aktuelle Uhrzeit im Display
angezeigt.
Verwendete Symbole und Abk ü rzungen innerhalb der Anzeige:
B1
B2
UB
C?
Code OK
Unscharf
Intern Scharf
Meldung anzeig
Sp./Entsp. MG
AL
AL-UNSCH
6.6

Bedienbeispiele "Bedienteil 010930/010930.10 mit Codeeingabe"

Bei dieser Bedienform mu ß zun ä chst ein g ü ltiger Bedienercode eingegeben werden. Dieser
Code kann je nach Programmierung 4- oder 6stellig sein. Ebenso kann dieser Code an den
einzelnen Bedienteilen einer Anlage differieren.
Nach Eingabe des g ü ltigen Codes und Best ä tigung ü ber "ON" wird in der zweiten Displayzeile
"Code OK" angezeigt und somit die Bedienfreigabe signalisiert.
Wird nach Eingabe des g ü ltigen Codes und Quittierung ü ber "ON" keine weitere Taste
bet ä tigt, wird die Bedienfreigabe nach 30 Sekunden automatisch zur ü ckgenommen.
Nach Eingabe von 5 falschen Codes wird die Tastatur f ü r 900 Sekunden (15 Minuten) f ü r
weitere Eingaben gesperrt.
6.6.1

Anlage "intern" scharfschalten (mit Codeeingabe)

Der Zustand "internscharf" wird auch als Anwesenheitssicherung bezeichnet. Bei der
Anwesenheitssicherung ist es m ö glich, sich innerhalb des gesicherten Bereiches aufzuhalten.
Es gibt bei dieser Sicherungsform die M ö glichkeit der Teilbereichsscharfschaltung. D.h. Sie
haben die M ö glichkeit Meldergruppen zu sperren. Im Wirkungsbereich dieser Meldergruppen
ist es dann m ö glich frei zu agieren, ohne dabei einen Alarm, z.B. ü ber einen Bewegungsmelder
oder einen Fensterkontakt auszul ö sen.
- Hauptbereich 1
- Hauptbereich 2
- Unterbereich
- Codeeingabe erforderlich. Symb ol w ird ebenfalls bei
Programmierung
"Bedienung ohne Code" dargestellt.
- Bedienfreigabe
- Bereich befindet sich im unscharfen Zustand
- Bereich befindet sich im internscharfen Zustand
- Meldungen oder Scharfschalteverhinderungen anzeigen
- Meldergruppen intern sperren/entsperren
- Alarm
- Zentrale befindet sich nach einem Alarm im unscharfen Zustand
87
