86 Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)

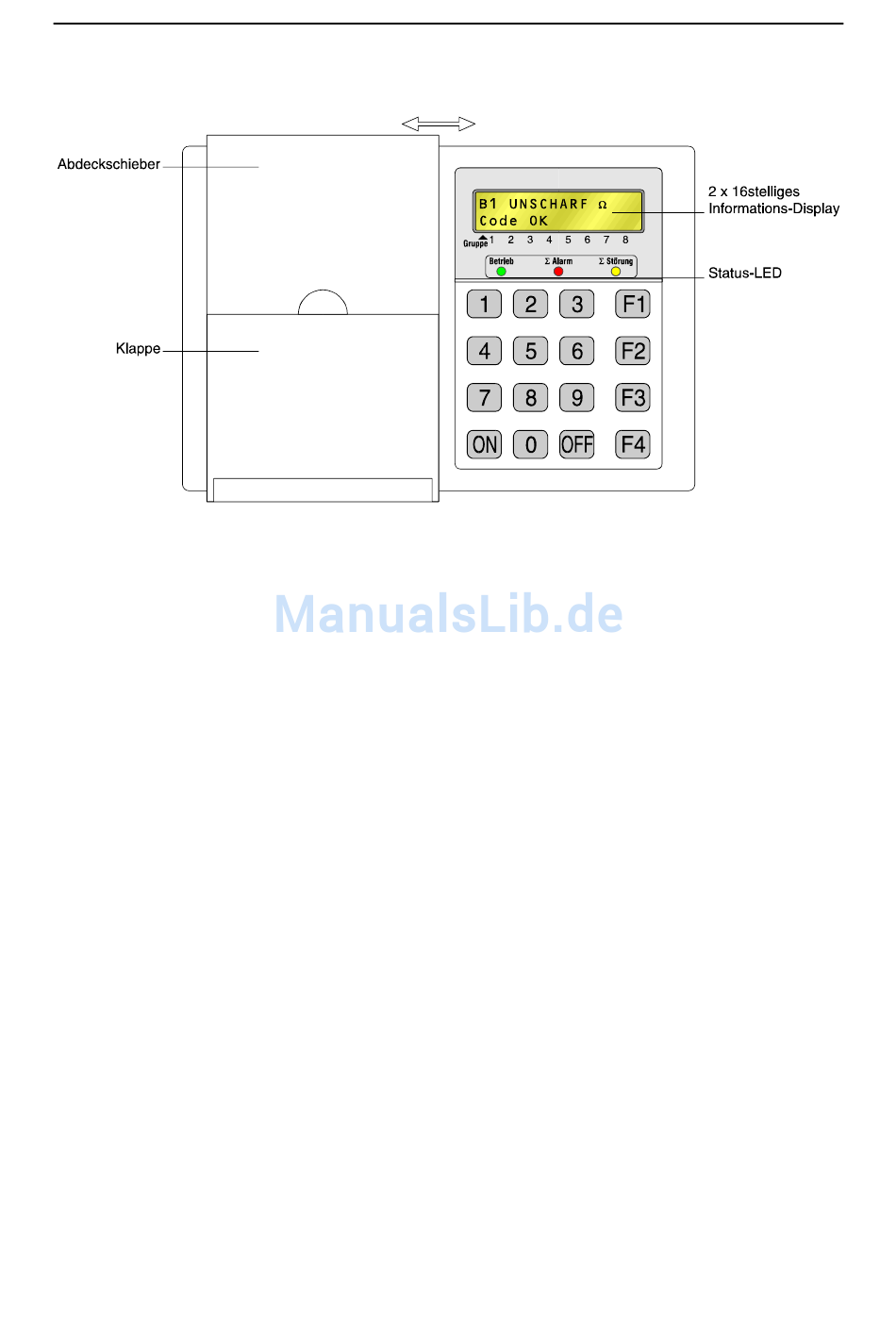

6.5 Bedien- und Anzeigeelemente LCD-Bedienteil 010930/010930.10
Status-LED Ü ber diese LEDs wird der aktuelle Zustand der Zentrale sowie des Bereiches
angezeigt, dem das Bedienteil zugeordnet ist.
-
-
-
Betrieb/(unscharf)
Diese LED signalisiert das Vorhandensein mindestens einer Spannungsquelle
(Netz oder Akku). Beim Bedienteil 010930 ist diese Anzeige im Scharf-
Zustand (intern-/externscharf) dunkelgesteuert.
 Alarm
Die Anzeige leuchtet im unscharfen bzw. internscharfen Zustand, wenn
innerhalb des Bereiches, dem das Bedienteil zugeordnet ist, ein Alarm
ausgel ö st wurde. Bei Ausl ö sung eines Ü berfallalarms im unscharfen Zustand
wird die Ausl ö sung nicht sofort angezeigt. Eine Anzeige erfolgt erst nach
Ablauf der Anzeige-Verz ö gerungszeit oder Stoppen des Alarms ü ber die
"OFF"-Taste. Im externscharfen Zustand erfolgt ebenfalls keine Anzeige. Die
LED leuchtet erst nach dem Unscharfschalten.
 St ö rung
Ü ber diese LED werden St ö rungen der Zentrale angezeigt. Angezeigte
St ö rungen sind Akkust ö rung, Netzst ö rung, BUS-St ö rung sowie St ö rung der
Fernsprech-Leitung. Eine Netz-St ö rung wird durch Blinken der LED angezeigt.
Ebenso wird ü ber diese LED ein Ausfall des Microcontrollers innerhalb des
Bedienteils angezeigt.
gr ü n
rot
gelb
