10.3 Allgemeiner Anschluss von Alarmmeldern "Z-Verdrahtung"

Z-Kontakte
Z-Sensoren  Melder, die ihre Versorgungsspannung aus der Meldergruppenspannung

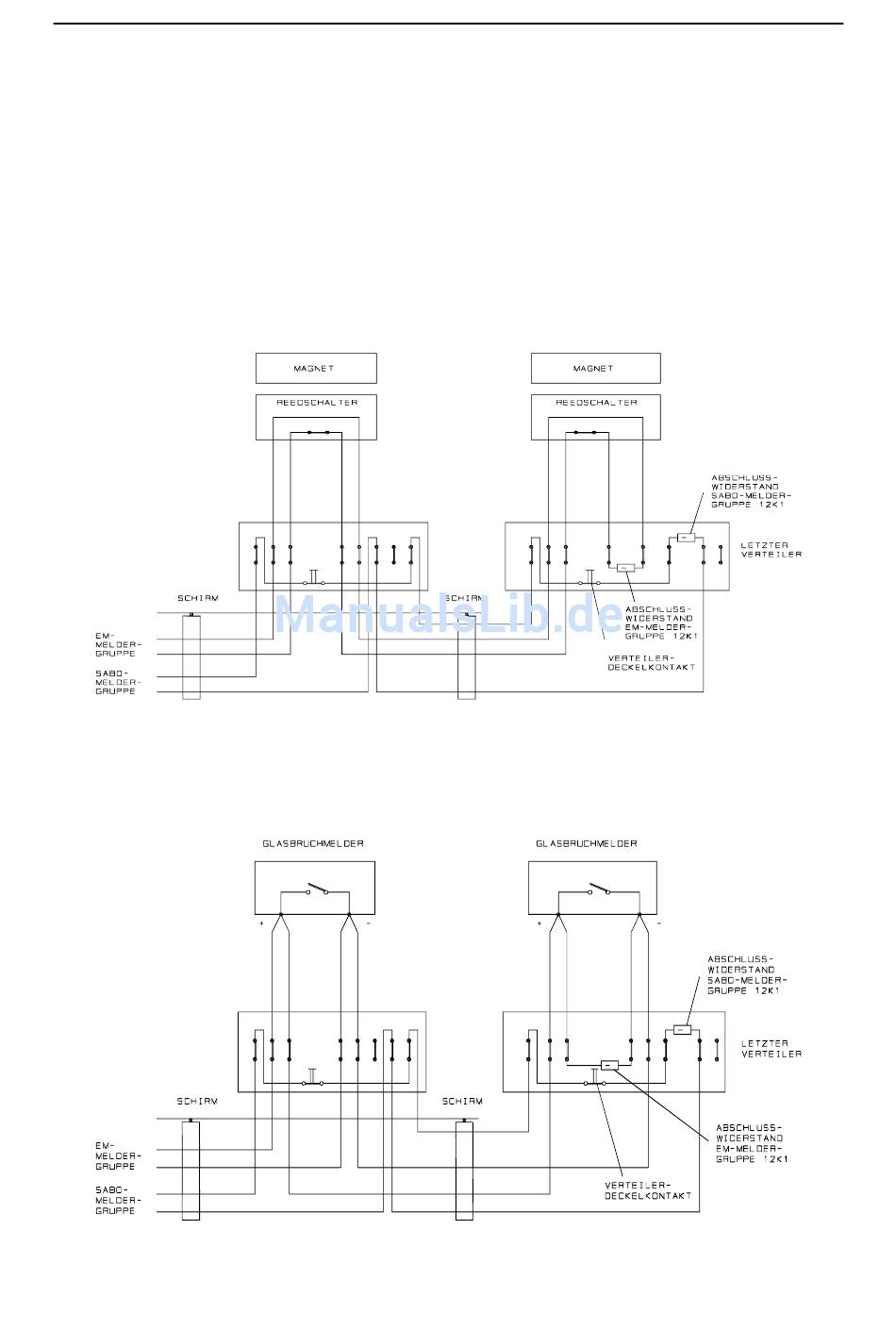

Verdrahtungsschema Magnetkontakte
Verdrahtungsschema Glasbruchmelder
Melder, die ü ber eine externe Spannungsquelle versorgt, und ü ber einen po-
tentialfreien Relaiskontakt in die Meldergruppe eingeschleift werden, und
einfache Kontakte ohne externe Spannungsversorgung z.B. Magnetkontakte.
beziehen.
Bei Aktivierung eines Melders wird die Meldergruppenspannung so belastet,
dass durch die Zentrale eine Auswertung erfolgen kann.
