effeff 100-AB8 plus/AWUG Anleitung Seite 16

16 Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
Die erforderliche Adernzahl pro Verbindung (+12V DC und 0V), kann auch an Hand des nachfolgenden
Diagramms leicht ermittelt werden.
Die "Ablesemarke" bezieht sich auf die nebenstehende Beispielrechnung. Danach zeigt die senkrechte
Ablesemarke im Schnittpunkt 150mA/150m auf knapp 6 Adern mit Durchmesser 0,6mm bzw. auf mehr
als 3 Adern mit Durchmesser 0,8mm. Auf ganze Adern aufgerundet ergibt dies wie bei der Berechnung
ermittelt 6 Adern bei Aderdurchmesser 0,6mm, bzw. 4 Adern bei Aderdurchmesser 0,8mm.

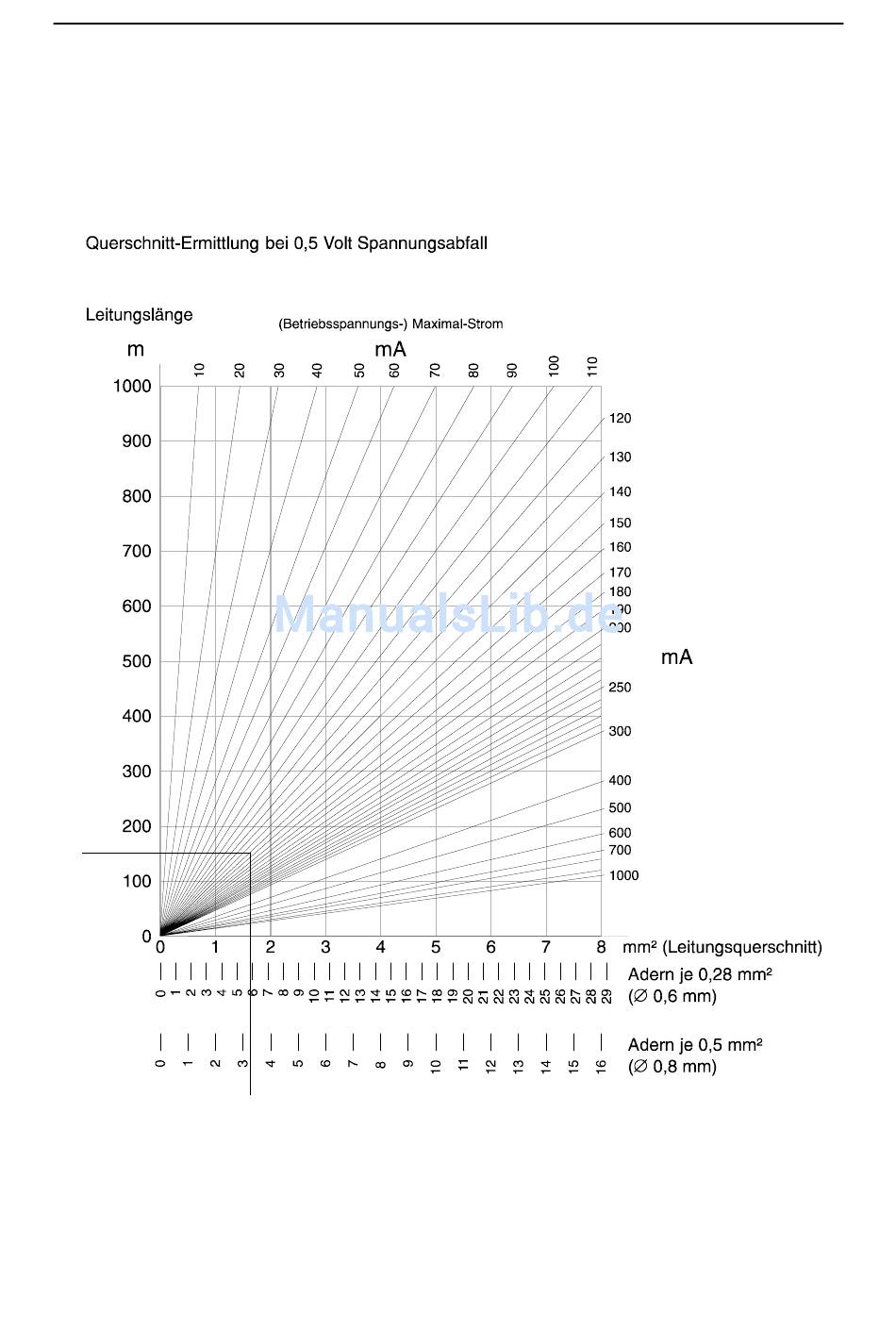

Abb. 22 Diagramm zur Querschnitt-/Aderzahl-Ermittlung
