Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)

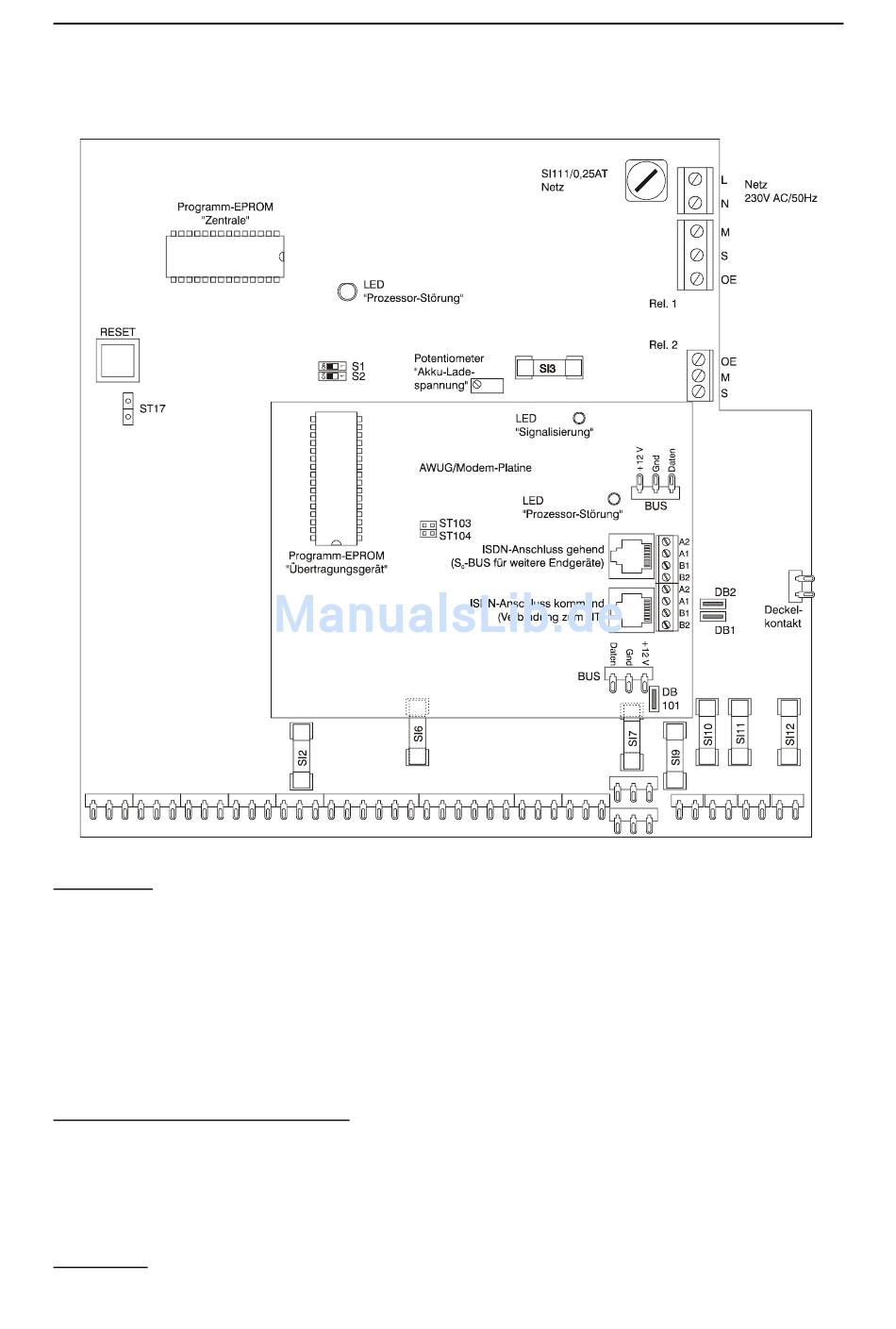

2.2 Rechner-/Anschlu ß platine 100-AB8 plus/AWUG ISDN
Sicherungen
SI 2 = 0,63AT, Blockschlo ß , +12V DC
SI 3 = 1,25AT, Akku
SI 6 = 0,63AT, +12V DC (Halbleiterausg ä nge aktiv 0V)
SI 7 = 0,63AT, BUS-Bedienteil, +12V DC
SI 9 = 0,63AF, Sirene 1, +
SI 10 = 0,63AF, Sirene 2, +
SI 11 = 1,25AT, Blitzlampe, +12V DC
SI 12 = 0,63AF, externe Verbraucher
SI 111 = 0,25AT, Netz 230V AC
Meldergruppeneing ä nge/Blockschlo ß
Auf der Anschlu ß platine stehen 8 Meldergruppeneing ä nge zur Verf ü gung. Soll die Zentrale mit
Blockschlo ß oder Sicherheitsbedienfeld betrieben werden, wird dieses an den Anschl ü ssen der
Meldergruppen 7 und 8 installiert. Die Meldergruppen 7 und 8 stehen in dieser Konfiguration nicht zur
Verf ü gung. Ebenso mu ß in der Funktion 059 "externe Schalteinrichtung vorhanden" programmiert
werden.
Signalgeber
1 Anschluss f ü r ü berwachte Blitzlampe. 2 Anschl ü sse f ü r ü berwachte Druckkammerlautsprecher DKL.
(Art.-Nr.010914/010916)
