110 Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
10.7 Anschluss Ü bertragungsger ä t an ISDN

10.7.1 ISDN-Anschluss mit nutzbarer Sabotagefreischaltung

Das Ü bertragungsger ä t wird als 1.Teilnehmer
an den NT angeschlossen. Bei Defekt (z.B. Kurzschlu ß )
oder Sabotage des S_0-Busses erfolgt die Abtrennung
der nachgeschalteten Endger ä te.

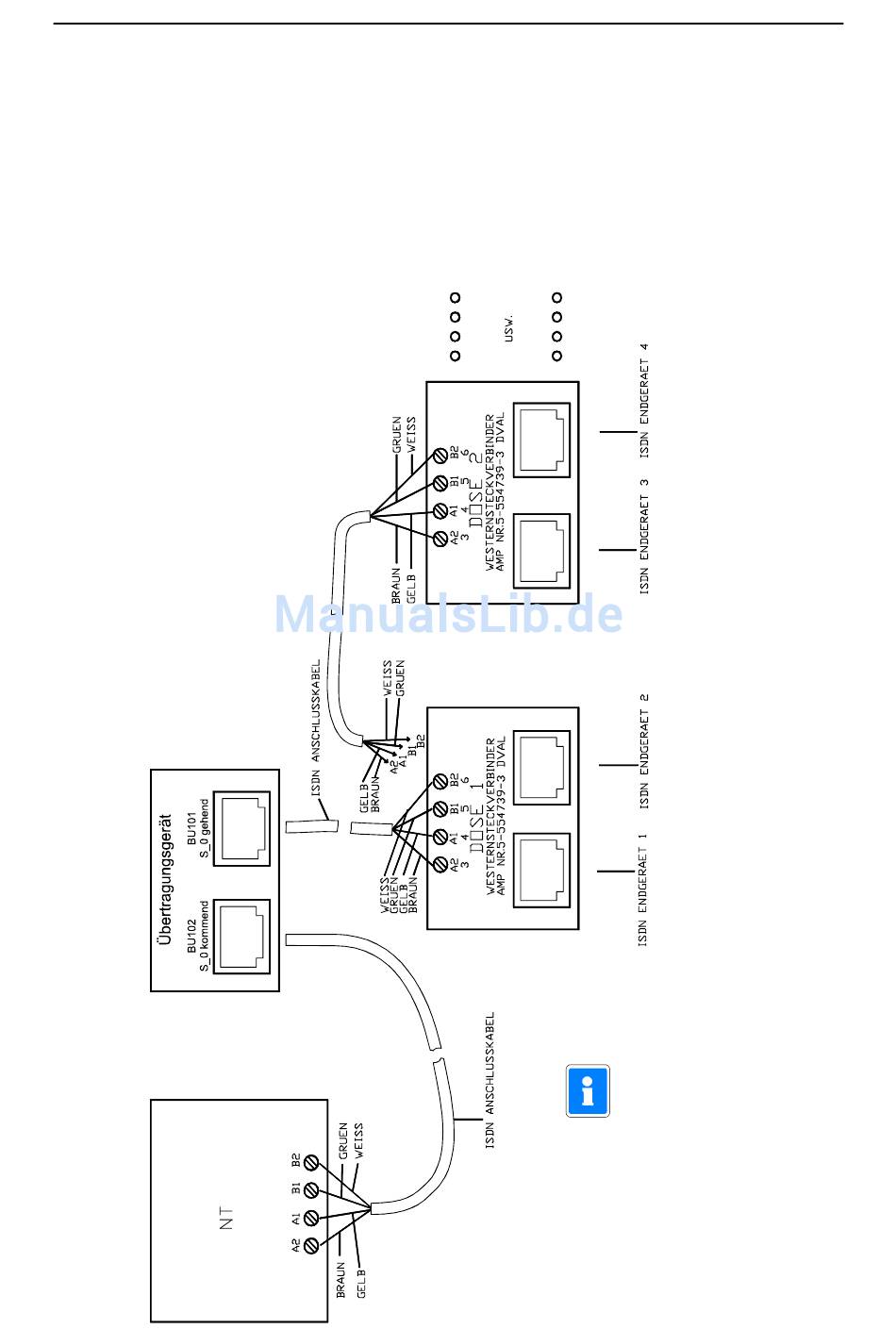

Die Verdrahtung der ISDN-
Anschlu ß dosen darf nur in
der dargestellten Art durch-
gef ü hrt werden. Das Vertau-
schen der Adernpaare ist
nicht zul ä ssig!
In der letzten ISDN-An-
sc hlu ß d ose m ü ssen d ie
Ab schlu ß w iderst ä nde f ü r
d en S_0- Bus eingeset zt
werden.
(100 Ohm zwischen A1 - B1/
100 Ohm zwischen A2 - B2)
