Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)

10.2 Anschluss optischer Alarmgeber

Als optischer Alarmgeber kann eine Blitzlampe an der Anschlu ß platine angeschlossen werden.
An den Anschluss kann sowohl die Blitzlampe der Kompaktalarmierung 048848.10, als auch eine ein-
zelne Blitzlampe angeschlossen werden.
Folgendes bitte beachten:
(Bei Programmierung "Blitzlampen ü berwachung aktiv")
* Die Blitzlampe (12V DC Version) ist mit einem 750 Ohm/0,5 Watt Ü berwachungswiderstand
ausger ü stet.
Ist keine Blitzlampe vorgesehen, mu ß diese mittels oben genanntem Widerstand nachgebildet
werden.
* Die Ansprechempfindlichkeit betr ä gt ± 40% = 300 Ohm
* Die Ansprechverz ö gerung betr ä gt ca. 200 ms.
* Durch den Programmierung "Signalgeber nicht ü berwacht" kann die Ü berwachungsschaltung
f ü r die Druckkammerlautsprecher und Blitzlampe ausgeschaltet werden. Ersatzschaltungen
sind dann nicht erforderlich.

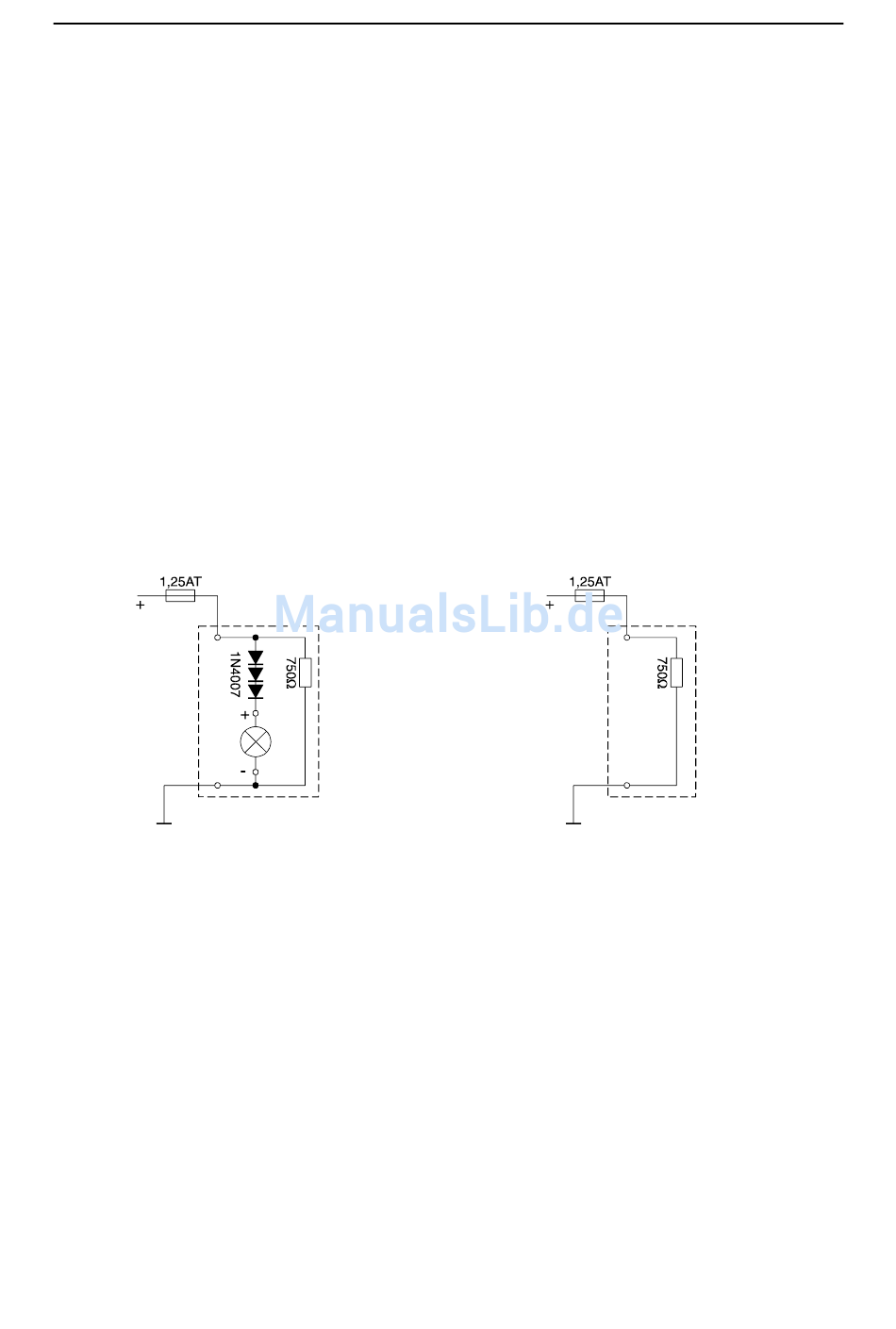

Anschlu ß bild Blitzlampe Ersatzschaltung f ü r Blitzlampe
105
