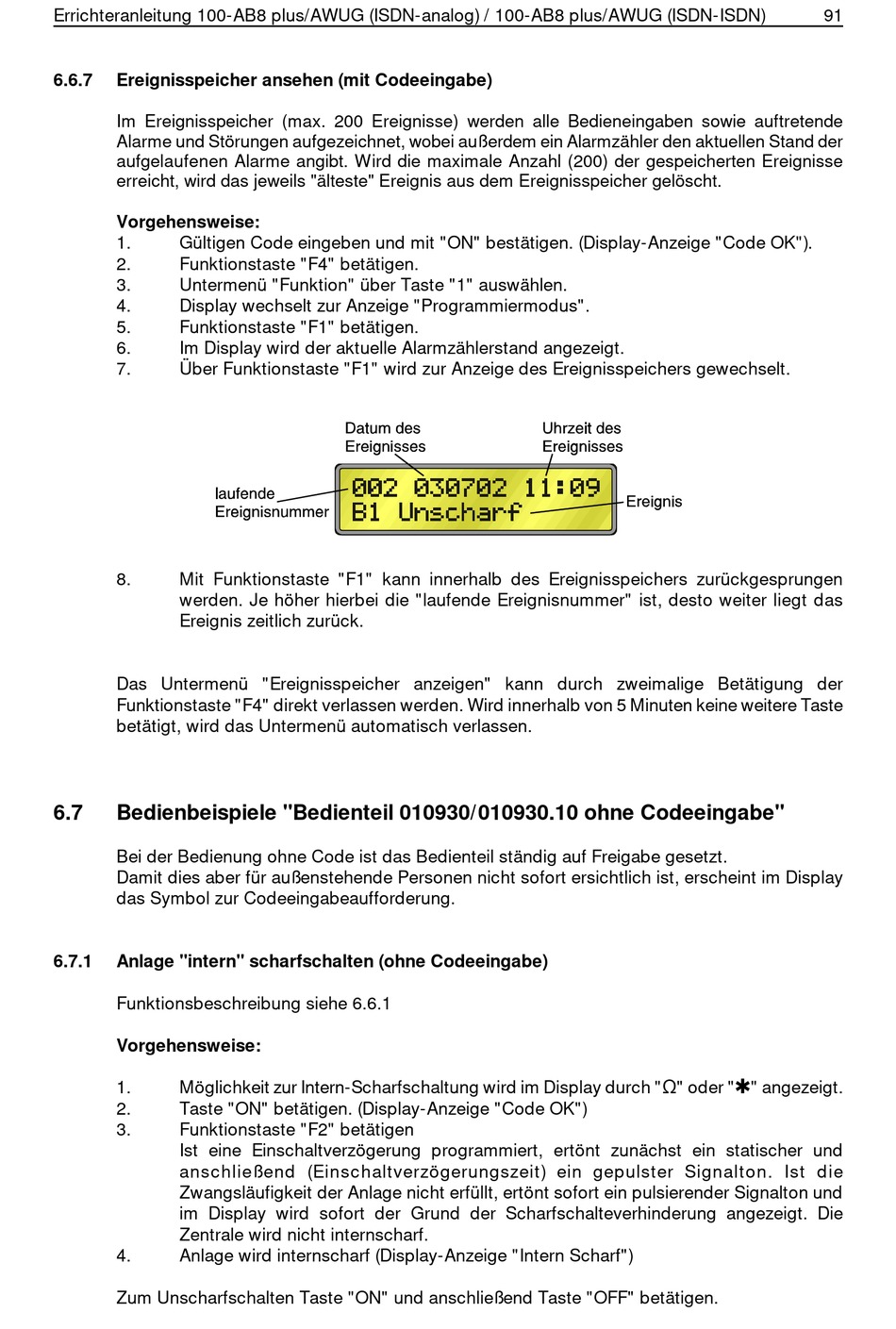

Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
6.6.7

Ereignisspeicher ansehen (mit Codeeingabe)

Im Ereignisspeicher (max. 200 Ereignisse) werden alle Bedieneingaben sowie auftretende
Alarme und Störungen aufgezeichnet, wobei außerdem ein Alarmzähler den aktuellen Stand der
aufgelaufenen Alarme angibt. Wird die maximale Anzahl (200) der gespeicherten Ereignisse
erreicht, wird das jeweils "älteste" Ereignis aus dem Ereignisspeicher gelöscht.
Vorgehensweise:
1. G ü ltigen Code eingeben und mit "ON" best ä tigen. (Display-Anzeige "Code OK").
2. Funktionstaste "F4" bet ä tigen.
3. Untermen ü "Funktion" ü ber Taste "1" ausw ä hlen.
4. Display wechselt zur Anzeige "Programmiermodus".
5. Funktionstaste "F1" bet ä tigen.
6. Im Display wird der aktuelle Alarmz ä hlerstand angezeigt.
7. Ü ber Funktionstaste "F1" wird zur Anzeige des Ereignisspeichers gewechselt.
8. Mit Funktionstaste "F1" kann innerhalb des Ereignisspeichers zur ü ckgesprungen
werden. Je h ö her hierbei die "laufende Ereignisnummer" ist, desto weiter liegt das
Ereignis zeitlich zur ü ck.
Das Untermen ü "Ereignisspeicher anzeigen" kann durch zweimalige Bet ä tigung der
Funktionstaste "F4" direkt verlassen werden. Wird innerhalb von 5 Minuten keine weitere Taste
bet ä tigt, wird das Untermen ü automatisch verlassen.
6.7

Bedienbeispiele "Bedienteil 010930/010930.10 ohne Codeeingabe"

Bei der Bedienung ohne Code ist das Bedienteil st ä ndig auf Freigabe gesetzt.
Damit dies aber f ü r au ß enstehende Personen nicht sofort ersichtlich ist, erscheint im Display
das Symbol zur Codeeingabeaufforderung.
6.7.1

Anlage "intern" scharfschalten (ohne Codeeingabe)

Funktionsbeschreibung siehe 6.6.1
Vorgehensweise:
1. M ö glichkeit zur Intern-Scharfschaltung wird im Display durch "
2. Taste "ON" bet ä tigen. (Display-Anzeige "Code OK")
3. Funktionstaste "F2" bet ä tigen
Ist eine Einschaltverz ö gerung programmiert, ert ö nt zun ä chst ein statischer und
anschlie ß end (Einschaltverz ö gerungszeit) ein gepulster Signalton. Ist d ie
Zwangsl ä ufigkeit der Anlage nicht erf ü llt, ert ö nt sofort ein pulsierender Signalton und
im Display wird sofort der Grund der Scharfschalteverhinderung angezeigt. Die
Zentrale wird nicht internscharf.
4. Anlage wird internscharf (Display-Anzeige "Intern Scharf")
Zum Unscharfschalten Taste "ON" und anschlie ß end Taste "OFF" bet ä tigen.
91
" oder " " angezeigt.
