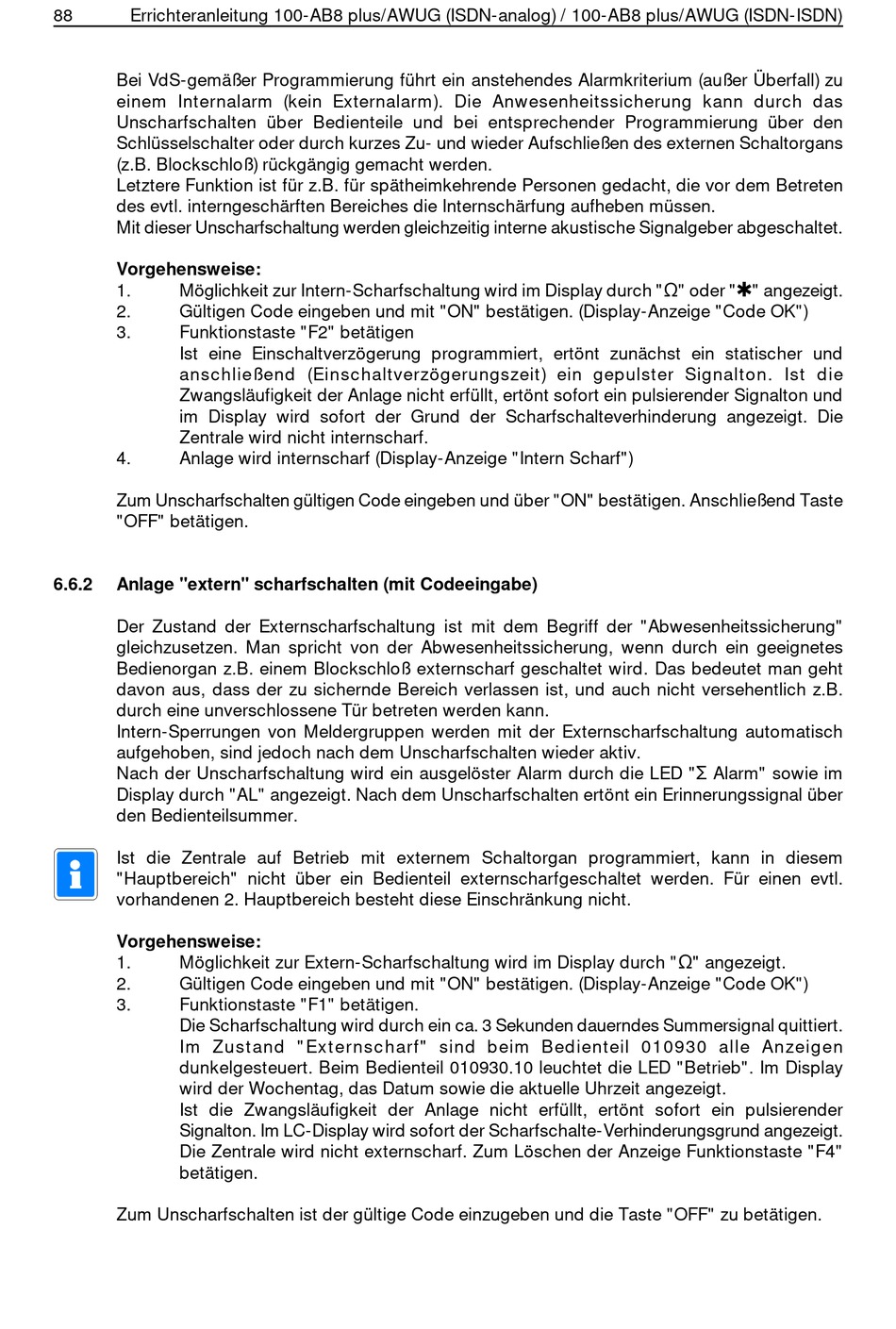

88 Errichteranleitung 100-AB8 plus/AWUG (ISDN-analog) / 100-AB8 plus/AWUG (ISDN-ISDN)
Bei VdS-gem äß er Programmierung f ü hrt ein anstehendes Alarmkriterium (au ß er Ü berfall) zu
einem Internalarm (kein Externalarm). Die Anwesenheitssicherung kann durch das
Unscharfschalten ü ber Bedienteile und bei entsprechender Programmierung ü ber den
Schl ü sselschalter oder durch kurzes Zu- und wieder Aufschlie ß en des externen Schaltorgans
(z.B. Blockschlo ß ) r ü ckg ä ngig gemacht werden.
Letztere Funktion ist f ü r z.B. f ü r sp ä theimkehrende Personen gedacht, die vor dem Betreten
des evtl. interngesch ä rften Bereiches die Internsch ä rfung aufheben m ü ssen.
Mit dieser Unscharfschaltung werden gleichzeitig interne akustische Signalgeber abgeschaltet.
Vorgehensweise:
1. M ö glichkeit zur Intern-Scharfschaltung wird im Display durch "
2. G ü ltigen Code eingeben und mit "ON" best ä tigen. (Display-Anzeige "Code OK")
3. Funktionstaste "F2" bet ä tigen
Ist eine Einschaltverz ö gerung programmiert, ert ö nt zun ä chst ein statischer und
anschlie ß end (Einschaltverz ö gerungszeit) ein gepulster Signalton. Ist d ie
Zwangsl ä ufigkeit der Anlage nicht erf ü llt, ert ö nt sofort ein pulsierender Signalton und
im Display wird sofort der Grund der Scharfschalteverhinderung angezeigt. Die
Zentrale wird nicht internscharf.
4. Anlage wird internscharf (Display-Anzeige "Intern Scharf")
Zum Unscharfschalten g ü ltigen Code eingeben und ü ber "ON" best ä tigen. Anschlie ß end Taste
"OFF" bet ä tigen.
6.6.2

Anlage "extern" scharfschalten (mit Codeeingabe)

Der Zustand der Externscharfschaltung ist mit dem Begriff der "Abwesenheitssicherung"
gleichzusetzen. Man spricht von der Abwesenheitssicherung, wenn durch ein geeignetes
Bedienorgan z.B. einem Blockschlo ß externscharf geschaltet wird. Das bedeutet man geht
davon aus, dass der zu sichernde Bereich verlassen ist, und auch nicht versehentlich z.B.
durch eine unverschlossene T ü r betreten werden kann.
Intern-Sperrungen von Meldergruppen werden mit der Externscharfschaltung automatisch
aufgehoben, sind jedoch nach dem Unscharfschalten wieder aktiv.
Nach der Unscharfschaltung wird ein ausgel ö ster Alarm durch die LED "
Display durch "AL" angezeigt. Nach dem Unscharfschalten ert ö nt ein Erinnerungssignal ü ber
den Bedienteilsummer.
Ist die Zentrale auf Betrieb mit externem Schaltorgan programmiert, kann in diesem
"Hauptbereich" nicht ü ber ein Bedienteil externscharfgeschaltet werden. F ü r einen evtl.
vorhandenen 2. Hauptbereich besteht diese Einschr ä nkung nicht.
Vorgehensweise:
1. M ö glichkeit zur Extern-Scharfschaltung wird im Display durch "
2. G ü ltigen Code eingeben und mit "ON" best ä tigen. (Display-Anzeige "Code OK")
3. Funktionstaste "F1" bet ä tigen.
Die Scharfschaltung wird durch ein ca. 3 Sekunden dauerndes Summersignal quittiert.
Im Zust and " Ext ernsc harf" sind b eim Bed ienteil 010930 alle Anzeigen
dunkelgesteuert. Beim Bedienteil 010930.10 leuchtet die LED "Betrieb". Im Display
wird der Wochentag, das Datum sowie die aktuelle Uhrzeit angezeigt.
Ist die Zwangsl ä ufigkeit der Anlage nicht erf ü llt, ert ö nt sofort ein pulsierender
Signalton. Im LC-Display wird sofort der Scharfschalte-Verhinderungsgrund angezeigt.
Die Zentrale wird nicht externscharf. Zum L ö schen der Anzeige Funktionstaste "F4"
bet ä tigen.
Zum Unscharfschalten ist der g ü ltige Code einzugeben und die Taste "OFF" zu bet ä tigen.
" oder " " angezeigt.
7
$
Alarm" sowie im
" angezeigt.
$
