Installation
A
Einbau des Netzteils für die Erweiterungsbaugruppe

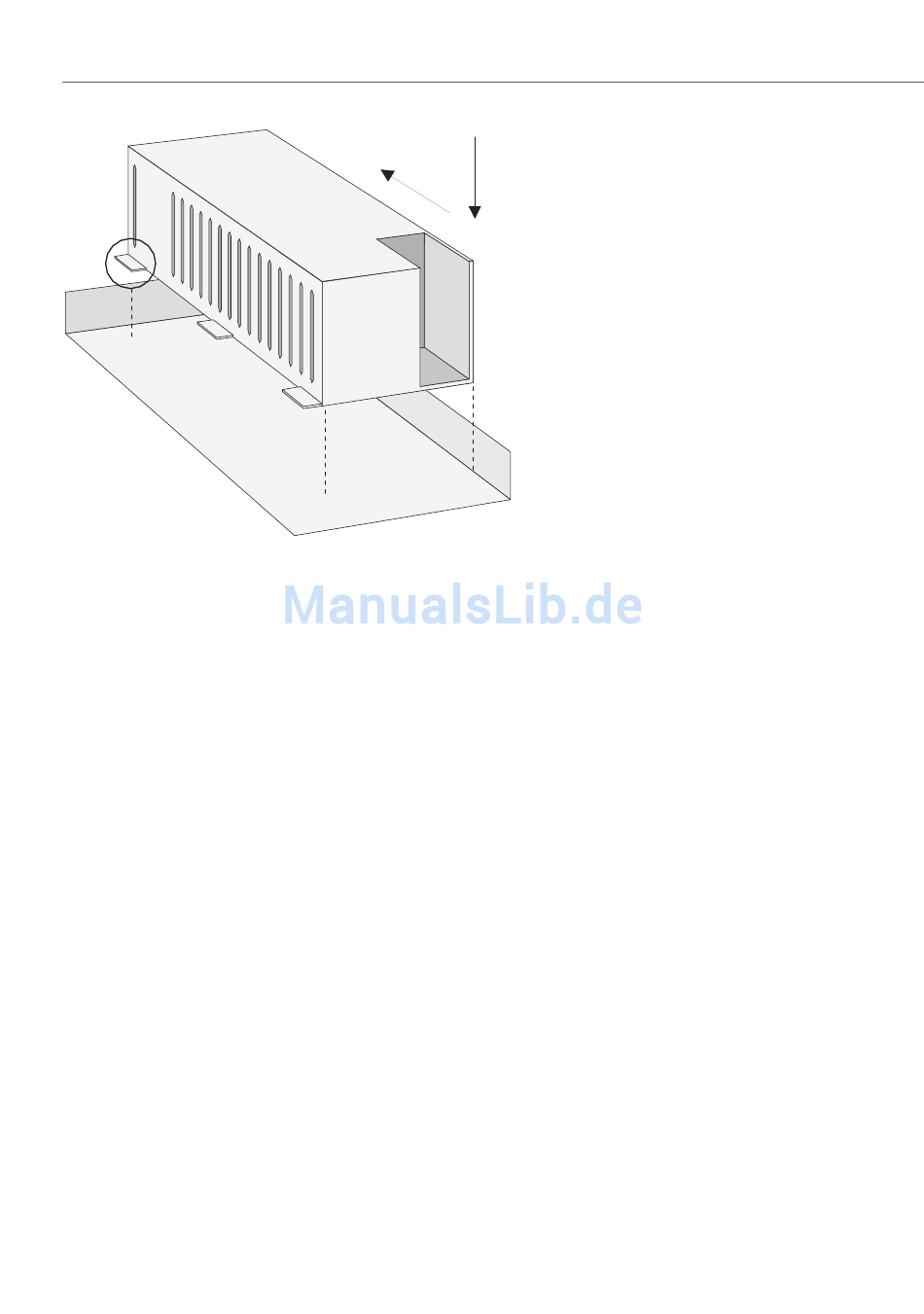

5. Setzen Sie das Netzteil rechts von der Erweiterungsbaugruppe an. Drücken Sie das
Netzteil vorsichtig in die dafür vorgesehene Montagemulde (in der Zeichnung mit
„1" gezeigt). Schieben Sie das Netzteil nach vorne, bis es mit allen sechs Rastnasen
(„A") einrastet („2").
6. Verbinden Sie den als Flachbandleitung ausgeführten Ausgang des Netzteils mit
der passenden Buchse auf der Erweiterungsbaugruppe. Stecken Sie die Kaltgerä-
tebuchse der Netzzuleitung in den dafür vorgesehenen Anschluss des Netzteils.
7. Stellen Sie eine Ethernet-Verbindung zwischen der LAN-Anschluss der Basisbau-
gruppe und dem LAN1-Anschluss der Erweiterungsbaugruppe her (siehe auch
unter Lage der Schnittstellen ab Seite 47). Benutzen Sie dazu die kurze Ethernet-
Verbindunsleitung aus dem Erweiterungsset. Der LAN0-Anschluss der Erweite-
rungsbaugruppe ist für den Anschluss an ein Firmen-LAN vorgesehen. Sie können
eine vorhandene Ethernet-Anschlussleitung also in den LAN0-Anschluss der
Erweiterungsbaugruppe umstecken.
Im Regelfall werden Sie mindestens eine Schnittstellenkarte auf der Erweiterungsbau-
gruppe installieren. Lesen Sie dazu die Anweisungen in dem folgenden Abschnitt.
Achtung!
36
2.
Mit der Erweiterungsbaugruppe wird die OpenCom 130 mit
zwei Netzteilen versorgt. Beginnen Sie den Einschaltvorgang im-
mer mit dem Netzteil der Erweiterungsbaugruppe und stecken
Sie erst danach das Steckernetzgerät ein.
1.
