TK-Anlagenvernetzung
TK-Anlage 1
Über-
L1-Slave
tragungs-
L2-Master
system
L3-Master
L1-Master

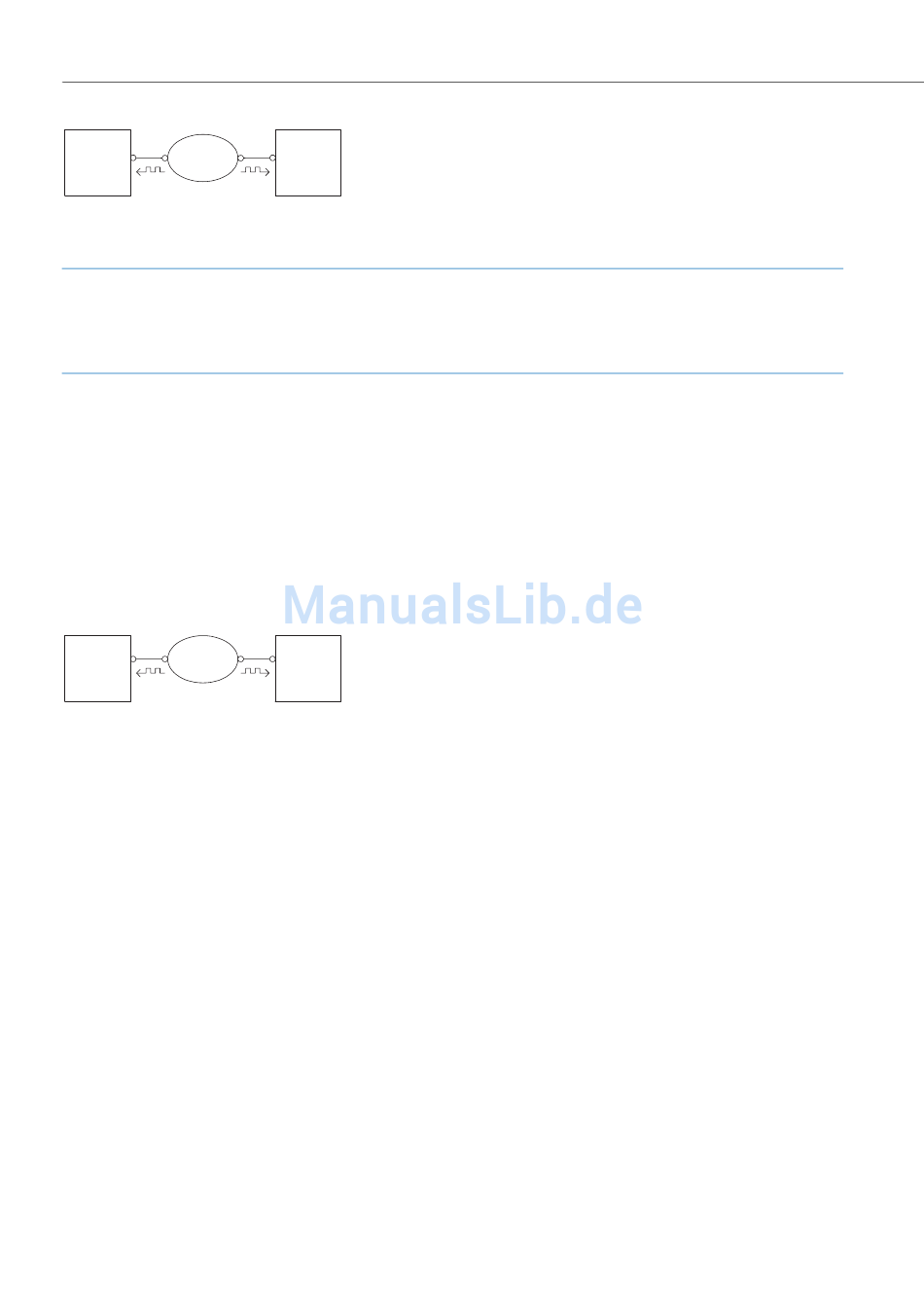

Verbindung mit aktivem Übertragungssystem
Hinweis
Das aktive Übertragungssystem selbst erhält seinen L1-Takt entweder vom Netzbe-
treiber oder von einem per Draht angebundenen Takt-Generator.
Verbindung über öffentliches Netz
Für Entfernungen ab 50 km können Festverbindungen über das öffentliche Netz eines
Netzbetreibers verwendet werden. Wegen der großen Entfernung ist die Synchroni-
sation des L2-Protokolls aus technischen Gründen nicht mehr möglich. Aus diesem
Grunde ist üblicherweise das öffentliche Netz für die Protokollschichten L1 und L2 der
Protokoll-Master. Die eine TK-Anlage ist damit der L3-Master und die andere
TK-Anlage der L3-Slave.
TK-Anlage 1
Öffent-
L1-Slave
liches Netz
L2-Slave
L3-Master
L1-Master
L2-Master
Festverbindung über öffentliches Netz
IP-Netzwerkverbindungen
Wenn Sie an zwei oder mehr Standorten eine schnelle und ständige Netzwerk- bzw.
Internet-Verbindung betreiben, können Sie die TK-Anlagenvernetzung auch über
eine Netzwerkverbindung herstellen.
168
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
