Vollduplexbetrieb. Die Umschaltung von Übertragungsgeschwindigkeit und
Betriebsart geschieht automatisch („Auto-Sensing-Funktion"). Außerdem erfolgt eine
automatische Umschaltung für Verbindungen, die eine gekreuzte LAN-Anschluss-
leitung erfordern. Sie können daher auch eine ungekreuzte LAN-Anschlussleitung für
die Verbindung zu einem anderen Hub oder Switch verwenden.
LAN-Anschlüsse der OpenCom 150
Die LAN-Anschlüsse LAN0 und LAN1 der OpenCom 150 haben die gleichen techni-
schen Eigenschaften wie die im vorhergehenden Abschnitt beschriebenen LAN-
Anschlüsse auf der Erweiterungsbaugruppe der OpenCom 130.
Eine LAN-Anschlussleitung (Twisted-Pair-Leitung nach 10BaseT bzw. 100BaseTX) darf
eine Länge von 100 m haben. Der sichere Betrieb mit 100 MBit/s erfordert den Einsatz
von Leitungen und Anschlussdosen der Kategorie 5. Verwenden Sie eine geschirmte
Ethernet-Leitung (STP-Leitung, Shielded Twisted Pair Leitung).

Anschluss DSL

Die Verbindung zu einem externen DSL-Modem erfolgt über den LAN-Anschluss. Bei
der OpenCom 100 wird dazu über einen externen Switch oder Hub der Ausgang des
DSL-Modem (NTBBA) an den LAN-Anschluss der OpenCom 100 geführt. Der Router
führt dann die Umsetzung des PPPoE-Protokolls in das TCP/IP-Protokoll des LAN aus.
TAE
DSL & Uk
0
DSL
Splitter
Uk NTBA
0
DSL
Kreuzweises Twisted Pair Kabel
PPPoE
DSL
Modem

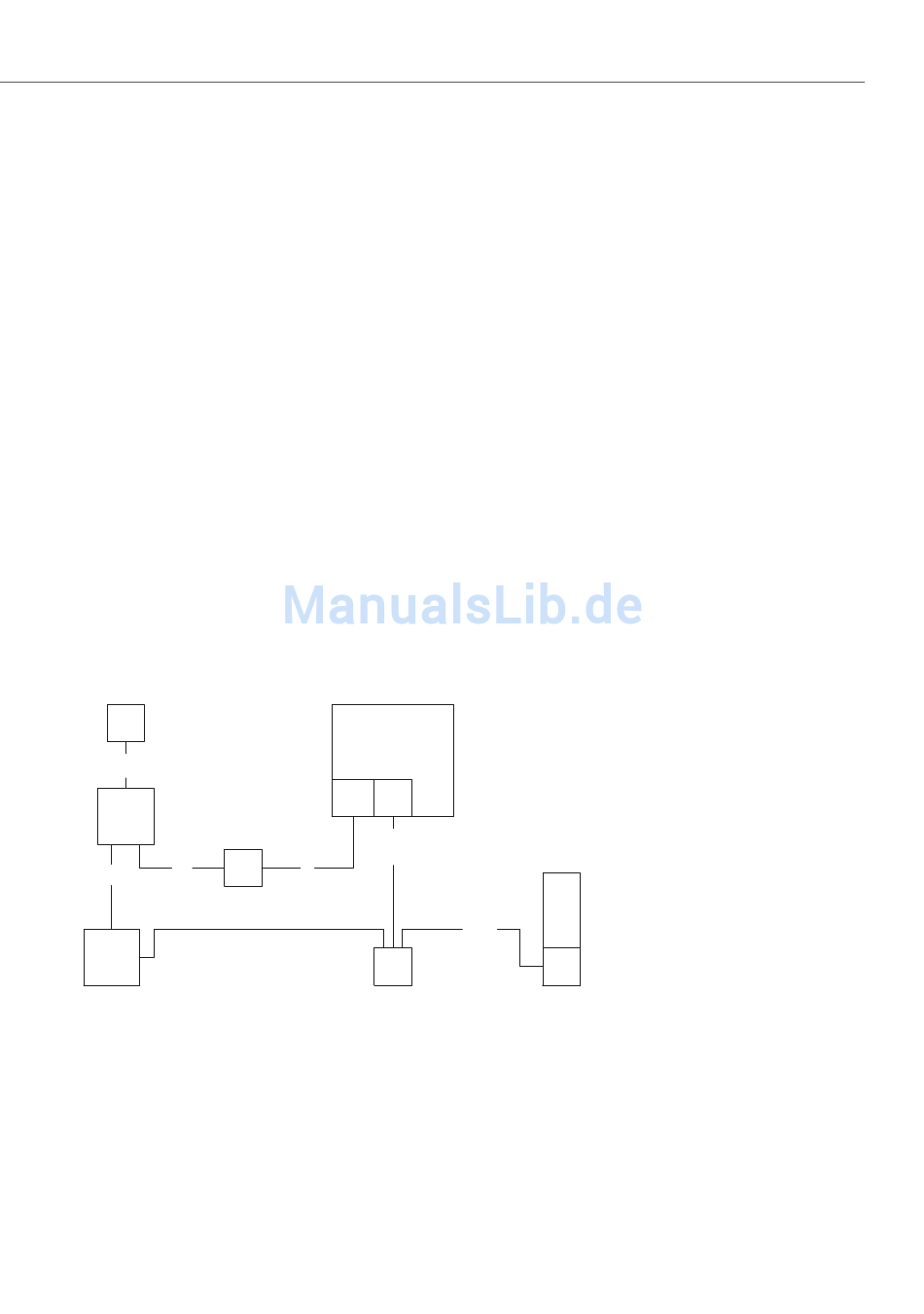

Netzanschaltung der OpenCom 100 über ISDN und DSL
Die Anschaltung des DSL-Modems geschieht mit einer kreuzweise verdrahteten
Twisted-Pair-Leitung. Wahlweise können Sie auch einen umschaltbaren Anschluss am
Hub benutzen, diese sind üblicherweise mit einem „X" gekennzeichnet.
OpenCom
S Netz
0
TCP/IP &
PPPoE
S
0
TCP/IP
Hub
PC
Netz
Installation
59
