Aktor-/Sensor-Anschlüsse
Die Belegung der Anschlüsse ist im Abschnitt Vorhandene Schnittstellen ab Seite 44
beschrieben. Die OpenCom 100 kann auch mit einem Freehand EntryPhone der Her-
steller Siedle oder Behnke kooperieren.
a/b1
Ts
Aktor2
Aktor1
Tö
Sensor
230 V ~

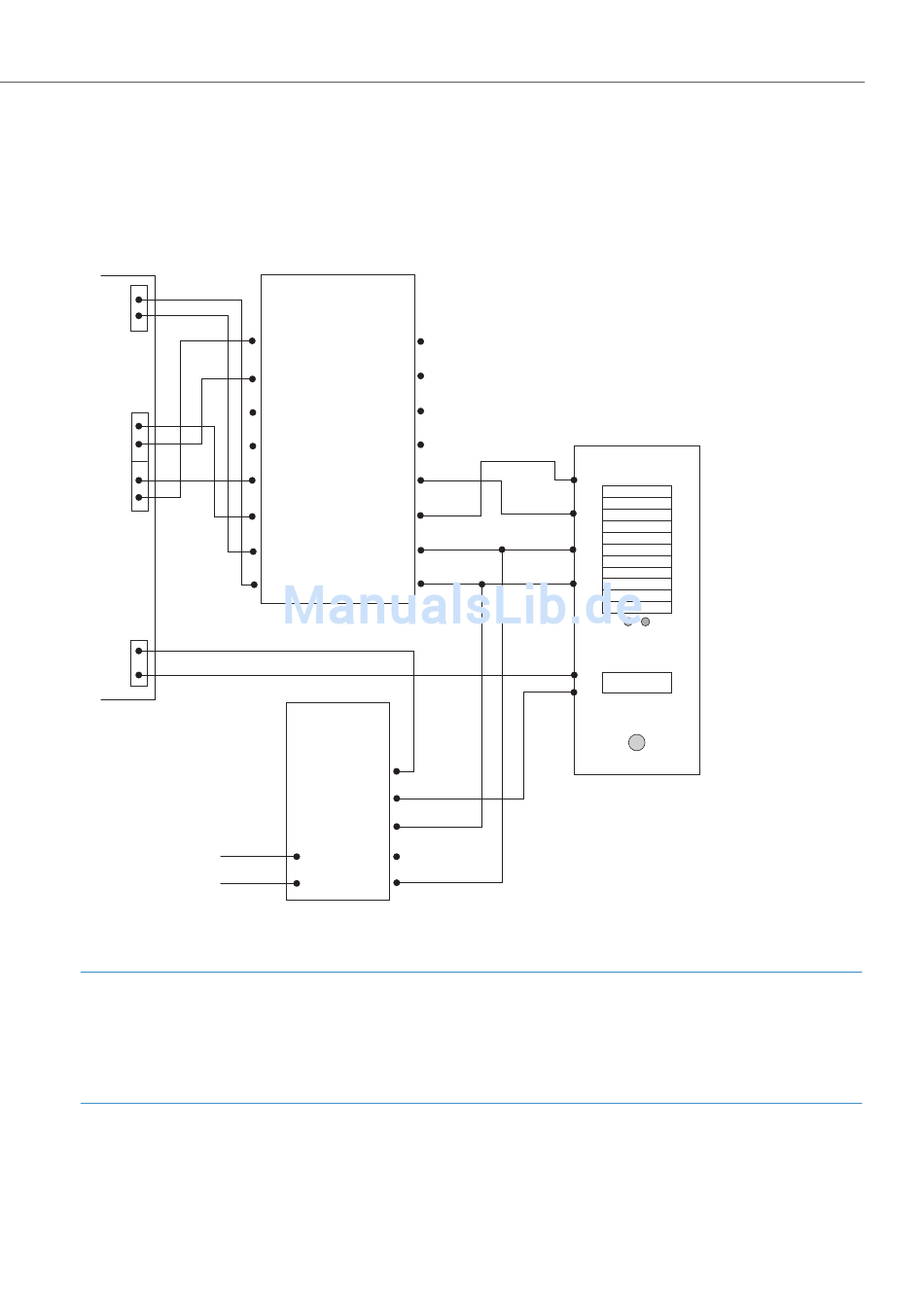

Anschaltung einer Türfreisprecheinrichtung der Fa. Siedle
Hinweis
Die obige Zeichnung zeigt die beispielhafte Verwendung des „PVG 402-0" Bausteins.
Auch andere Bausteine (z. B. der Nachfolgetyp „PVG 602-01") können betrieben wer-
den.
PVG 402-0
Postverstärker
To c1
Ts 7
-T LW
+T 1
To 12
Ts* 11
b 9
a +
NG 402-02
Netzgerät
b
12 V ~
c
+
-
9
Installation
Siedle
11
12
9
+
Klingel
