Beschreibung - Siemens simovert masterdrives Betriebsanleitung

05.2006
2

Beschreibung

Anwendungsbereich Umrichter sind Geräte der Leistungselektronik zur Speisung von
Drehstrommotoren.
Die Umrichter können an einem Drehstromnetz 50 Hz oder 60 Hz und
einer Spannung im Bereich der auf dem Typenschild angegebenen
Werte betrieben werden.
Die Netzspannung wird gleichgerichtet und auf den Zwischenkreis
gespeist.
Das Leistungsteil erzeugt aus der Zwischenkreis-Gleichspannung über
Pulsbreitenmodulation (PWM) ein Drehstromsystem mit variabler
Ausgangsfrequenz zwischen 0 Hz und maximal 400 Hz.
Die Versorgung der internen DC24 V Spannung erfolgt durch ein
eingebautes Netzteil.
Die Steuerung des Gerätes übernimmt die interne Regelelektronik. Sie
besteht aus einem Mikroprozessor-System; die Funktionen werden von
der Gerätesoftware bereitgestellt.
Die Bedienung kann über das Gerätebedienfeld PMU, das
Komfortbedienfeld OP1S, die Klemmenleiste oder über ein Bussystem
erfolgen. Zu diesem Zweck besitzt das Gerät eine Reihe von
Schnittstellen und 6 Steckplätze für den Einsatz von
Optionsbaugruppen.
Als motornahe Geber können Inkrementalgeber HTL (TTL mit
Optionsbaugruppe SBP) und Analogtachos eingesetzt werden.
Options-
baugruppen
U1/L1
V1/L2
W1/L3
C / L+
D / L -
PE1

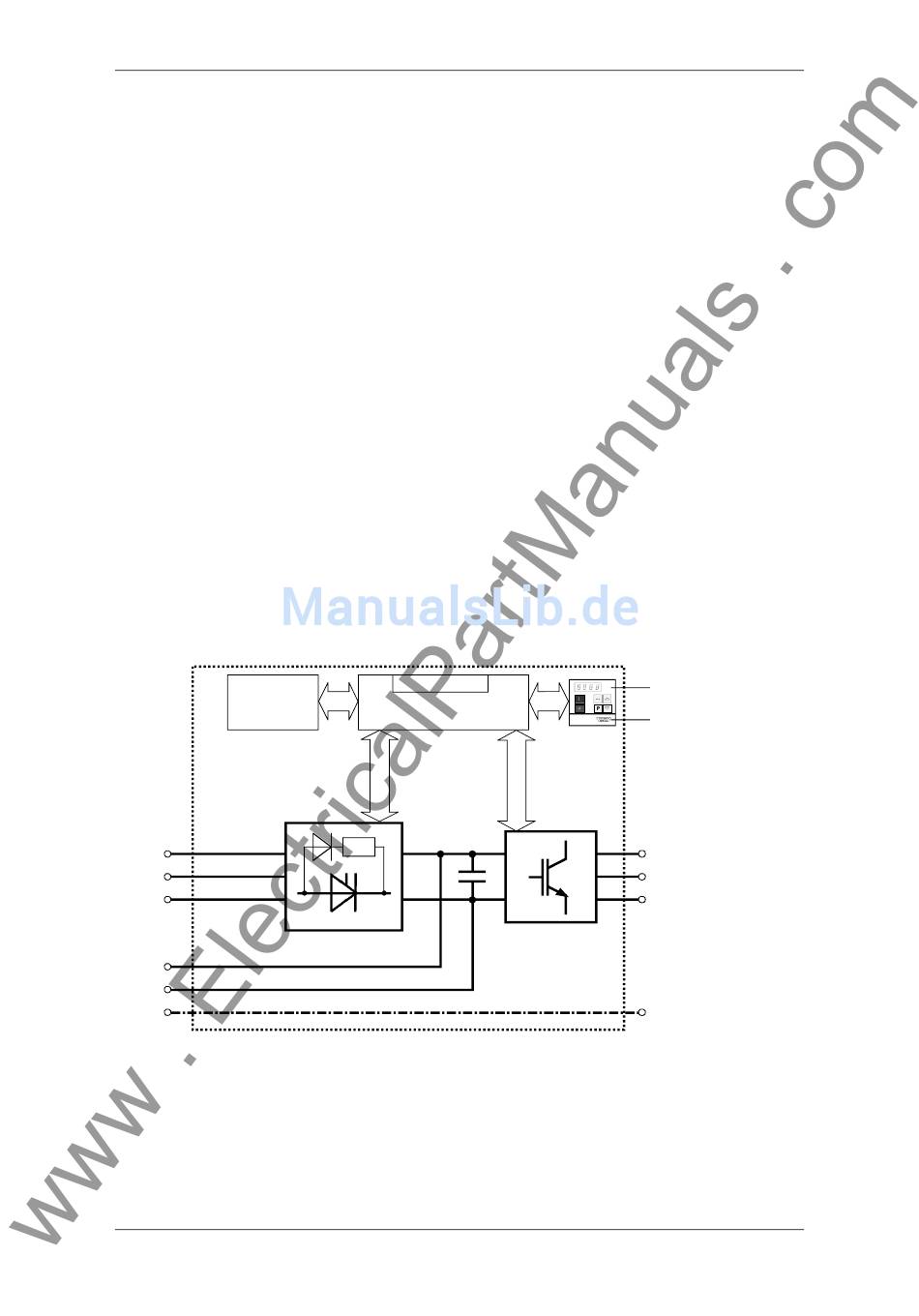

Bild 2-1
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
Klemmenleiste
Regelelektronik
Vorladung
Zwischen-
kreis
Gleichrichter
Schaltungsprinzip des Frequenzumrichters
Betriebsanleitung
PMU
serielle
Schnittstelle
U2/T1
V2/T2
W2/T3
Wechselrichter
PE2
Beschreibung
Motor-
anschluss
2-1
