Anschließen
7.3 Steueranschlüsse
Standard- Das Gerät besitzt in der Grundausführung folgende Steueranschlüsse
anschlüsse auf der Regelungsbaugruppe CUMC:
♦ serielle Schnittstelle (RS232 / RS485) für PC oder OP1S
♦ eine serielle Schnittstelle (USS-Bus, RS485) (Schnittstelle 2)
♦ eine Steuerklemmleiste mit digitalen und analogen Ein- und
WARNUNG
Vor dem Anschließen oder Abklemmen der Steuerleitungen und
Geberkabel muss das Gerät spannungsfrei geschaltet werden (24 V-
Elektronikstromversorgung und Zwischenkreis-/Netzspannung)!
Nichtbeachtung dieser Maßnahme kann zu Geberdefekten führen. Ein
defekter Geber kann unkontrollierte Achsbewegungen verursachen.
WARNUNG
Die externe 24-V-Einspeisung und alle mit den Steueranschlüssen
verbundenen Stromkreise müssen nach EN 50178 die Anforderungen
der Sicheren elektrischen Trennung erfüllen (PELV-Stromkreis =
Protective Extra Low Voltage).
HINWEIS Die Masse der Steueranschlüsse ist geräteintern mit dem Schutzleiter
(Erde) verbunden (PELV-Stromkreis).

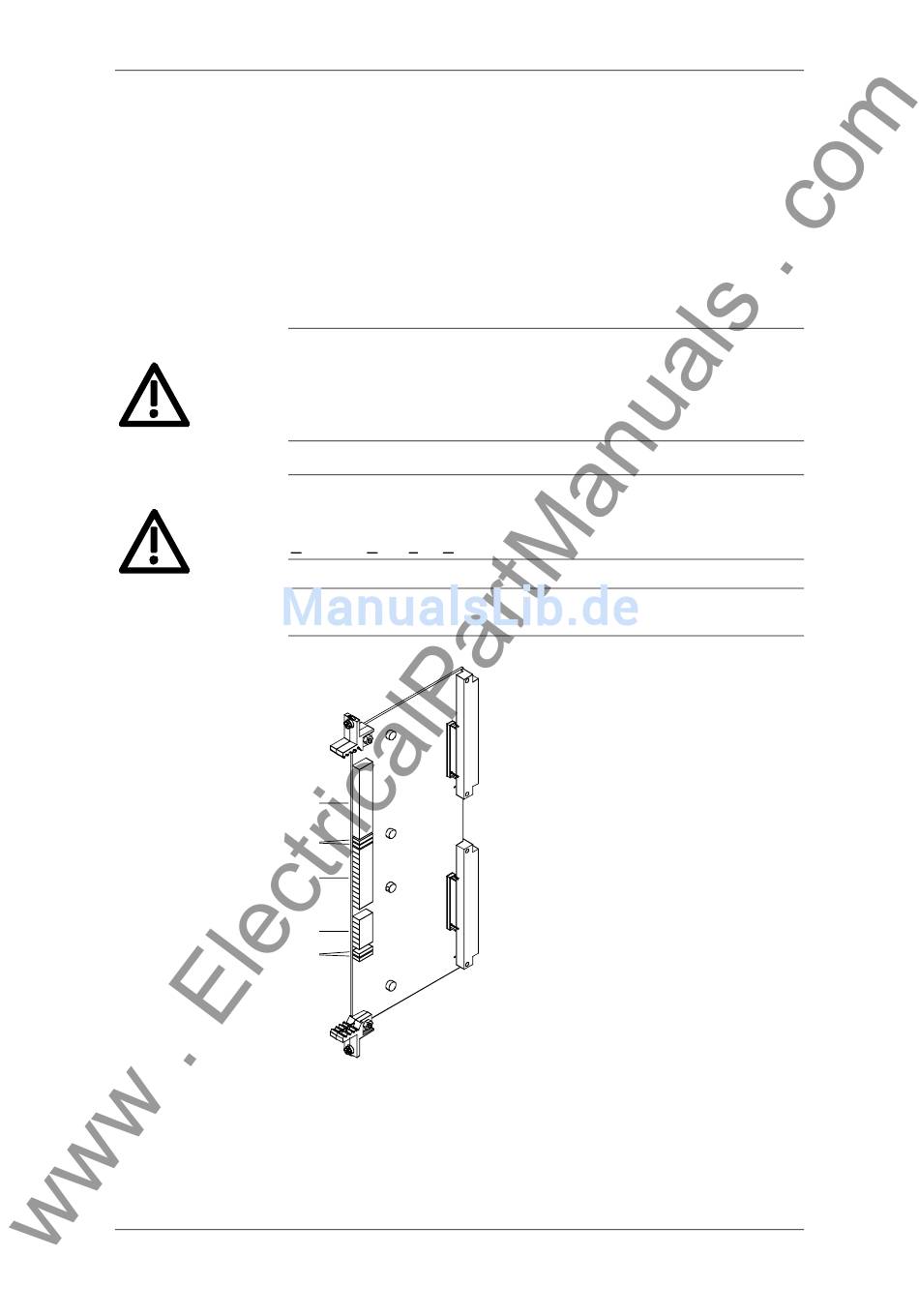

Bild 7-4
7-10
(Schnittstelle 1)
Ausgängen.
X108
S1
X101
X103
S2
Ansicht der CUMC
6SE7087-6JK50
