05.2006

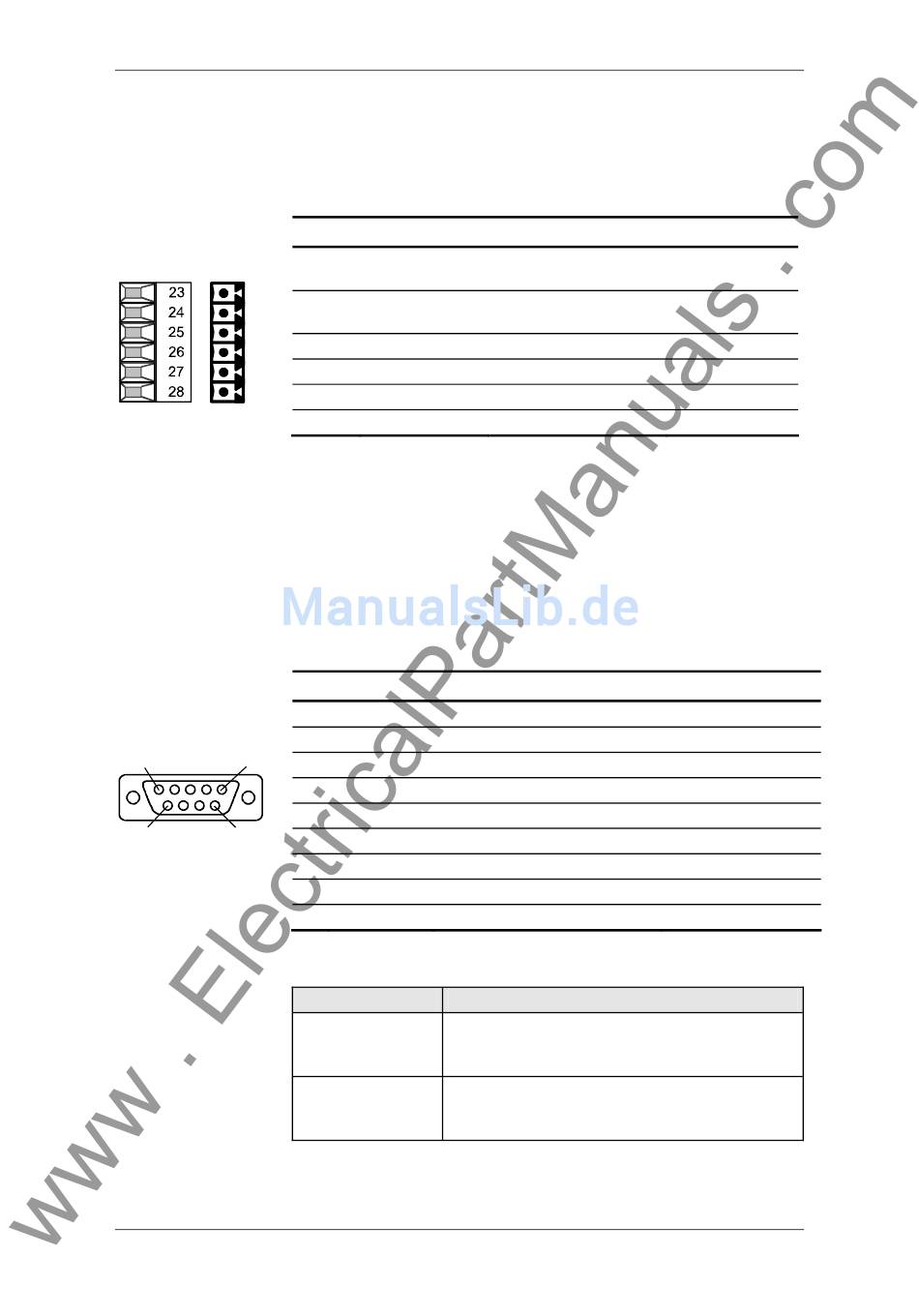

X103 - 10 V-Span- Auf der Steuerklemmleiste befinden sich die folgenden Anschlüsse:
nungsausgang,
♦ 10 V Hilfsspannung (max. 5 mA) für die Versorgung externer
SST1, SST2
♦ 2 serielle Schnittstellen SST1 und SST2 (USS / RS485)
Anschließbarer Querschnitt: 0,14 mm
Die Klemmen 23 und 24 sind kurzschlussfest.
Klemme 23 befindet sich im eingebauten Zustand oben.
Tabelle 7-6
X300 - serielle Über die 9polige Sub-D-Buchse kann wahlweise ein OP1S oder ein PC
Schnittstelle angeschlossen werden.
Die 9polige Sub-D-Buchse ist intern mit dem USS-Bus gekoppelt, so
dass ein Datenaustausch mit weiteren Um- und Wechselrichtern
möglich ist, die über den USS-Bus angekoppelt sind.
1
5
9 6
Tabelle 7-7
Schalter-
einstellungen
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
Potentiometer
Klemme Bezeichnung
23 P10 V
24 N10 V
25 RS485 P (SST2)
26 RS485 N (SST2)
27 RS485 P (SST1)
28 RS485 N (SST1)
Steuerklemmleiste X103
Pin Name
1 n.c.
2 RS232 RxD Empfangsdaten über RS232
3 RS485 P
4 Boot Steuersignal für Software-Update Digitalsignal, Low aktiv
5 M5V Bezugspotential zu P5V
6 P5V 5 V Hilfsspannungsversorgung
7 RS232 TxD Sendedaten über RS232
8 RS485 N
9 M_RS232/485 Digitale Masse (verdrosselt)
serielle Schnittstelle X300
Schalter Bedeutung
S1 SST1 (X300): Busabschlusswiderstand
• •
offen Widerstand offen
• •
geschlossen Widerstand geschlossen
S2 SST2 (X101/10,11): Busabschlusswiderstand
• •
offen Widerstand offen
• •
geschlossen Widerstand geschlossen
Betriebsanleitung
Bedeutung
+10 V-Versorgung für ext.
Potentiometer
-10 V-Versorgung für ext.
Potentiometer
USS-Busanschluss SST2
USS-Busanschluss SST2
USS-Busanschluss SST1
USS-Busanschluss SST1
2 2
bis 1,5 mm (AWG 16)
Bedeutung
nicht verwendet
Daten über RS485
Daten über RS485
Anschließen
Bereich
+10 V ± 1,3 %,
Imax = 5 mA
-10 V ± 1,3 %,
Imax = 5 mA
RS485
RS485
RS485
RS485
Bereich
RS232
RS485
0 V
+5 V, Imax = 200 mA
RS232
RS485
7-13
