05.2006

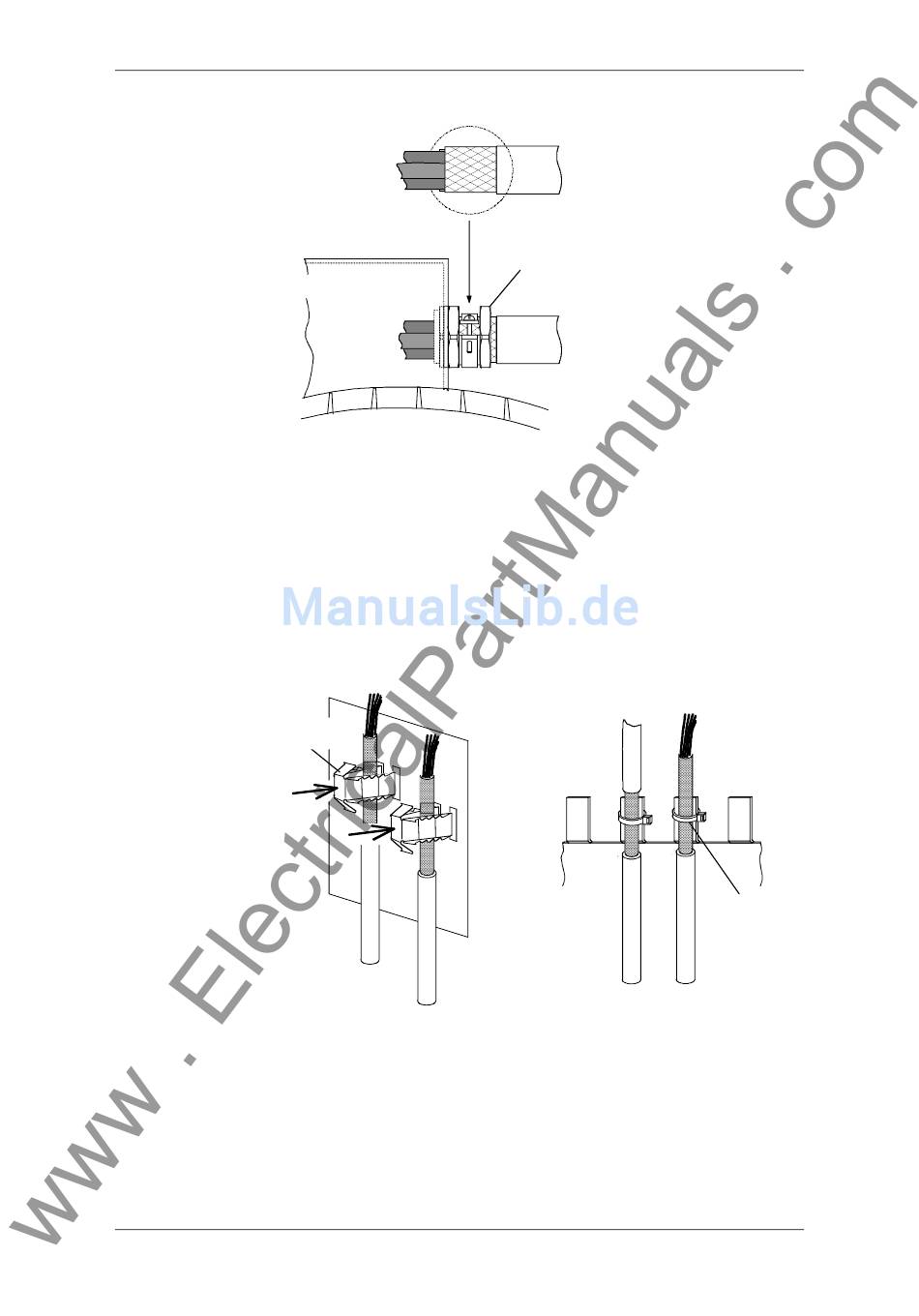

Bild 6-3
Der Schirm kann über eine PG- bzw. metrische Verschraubung
(Messing vernickelt) mit Zugentlastungsbügel aufgelegt werden. Damit
lässt sich die Schutzart IP20 erreichen.
Für höhere Schutzarten (bis IP68) gibt es spezielle PG-Verschrau-
bungen mit Schirmauflage, z. B.:
♦ SKINDICHT SHVE, Fa. Lapp, Stuttgart
♦ UNI IRIS Dicht oder UNI EMV Dicht, Fa. Pflitsch, Hückeswagen
Motorklemmenkasten nicht aus Kunststoff!
Bild 6-4
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
Motorklemmenkasten
Schirmanbindung am Motor
Schirm-
schelle
Schirmanbindung der Signalleitungen bei SIMOVERT MASTERDRIVES
Betriebsanleitung
PG-Verschraubung
EMV-gerechter Aufbau
Kabelbinder
6-5
