Bauform K
Die Lüfterbaugruppe besteht aus:
♦ dem Lüftergehäuse
♦ einem Lüfter
Die Lüfterbaugruppe ist oben im Chassis eingebaut.
♦ Ziehen Sie den Stecker X20 ab.
♦ Lösen sie die beiden Schrauben M8 der Lüfterbaugruppe.
♦ Ziehen Sie die Lüfterbaugruppe nach vorne heraus (wenn nötig,
VORSICHT
Die Lüfterbaugruppe wiegt je nach Ausführung bis zu 38 kg!
♦ Lösen Sie die Leitungsbefestigungen und Anschlüsse des Lüfters.
♦ Bauen Sie das Lüftertragblech aus der Lüfterbaugruppe aus und
♦ Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge
♦ Bei Bauform K: Kontaktscheiben für Erdung erneuern.
Überprüfen Sie vor der Inbetriebnahme den Lüfter auf Schleiffreiheit
und die richtige Strömungsrichtung.
Die Luft muss nach oben aus dem Gerät abgeführt werden.
Die Drehrichtung ist von oben gesehen entgegen dem Uhrzeigersinn.

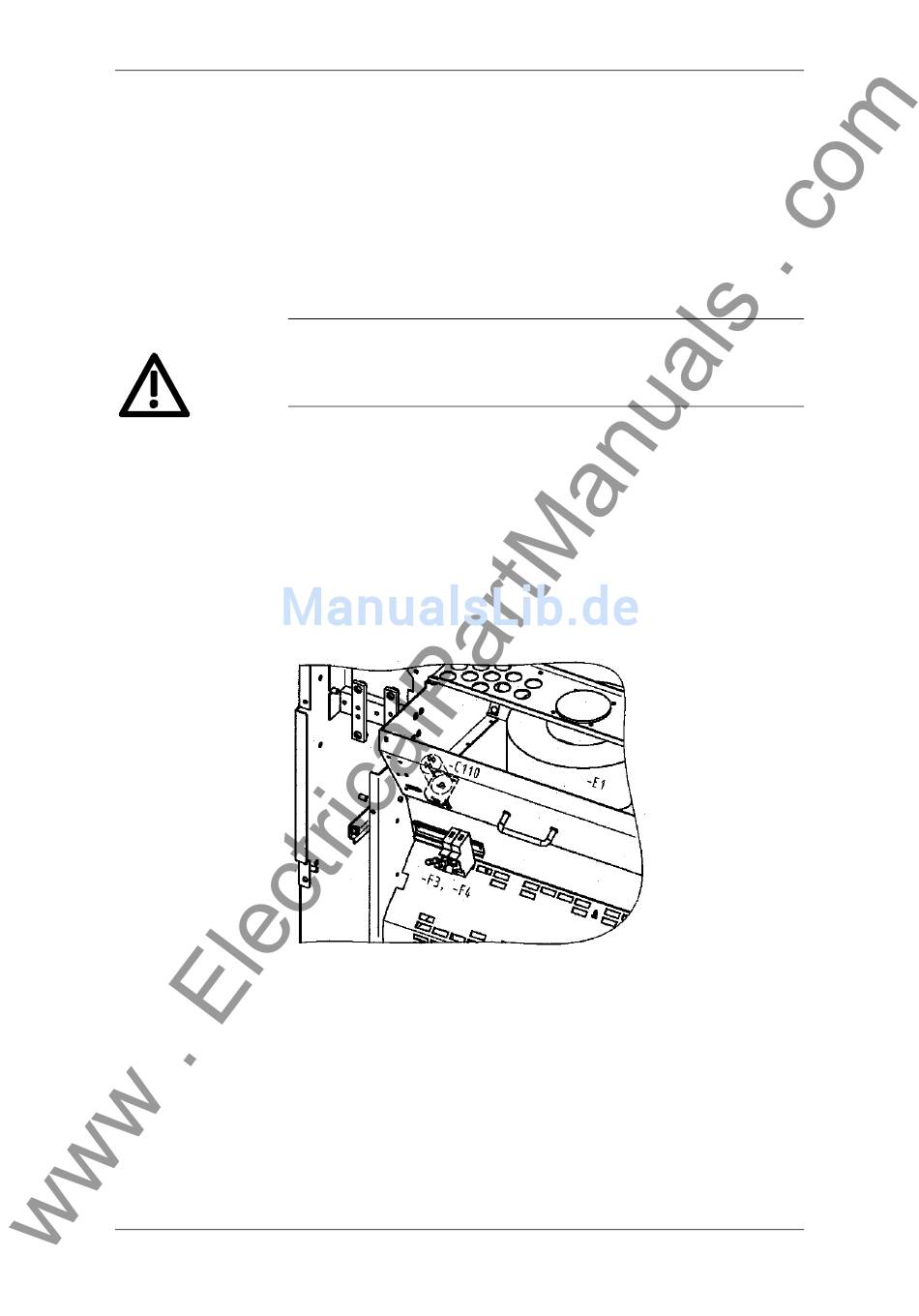

Bild 9-2
Siemens AG 6SE7087-6JK50
SIMOVERT MASTERDRIVES
vorne leicht nach unten schwenken) und legen Sie sie sicher ab.
bauen Sie den Lüfter vom Tragblech ab.
ein.
Lüfterbaugruppe -E1, Lüftertrafo-Primärsicherung, Anlaufkondensator
-C110
