Anschließen
Bild 7-2
HINWEIS
Wegen des 230 V-Lüfters ist ein Transformator eingebaut.
Die Klemmen auf der Primärseite des Transformators müssen ggf.
entsprechend der Netzspannung umgeklemmt werden.
7-4
PMU
X300
X108
X101
Einbauplatz 1 (CUMC)
S1
X103
Geberkarte in Slot C
S2
Einbauplatz 3
Einbauplatz 2
Hilfsschütz, externe
DC24 V-Einspeisung X9
Schirmauflage
für Steuerleitungen
Klemmen zum
Einstellen der
Lüfterspannung
Motoranschluss

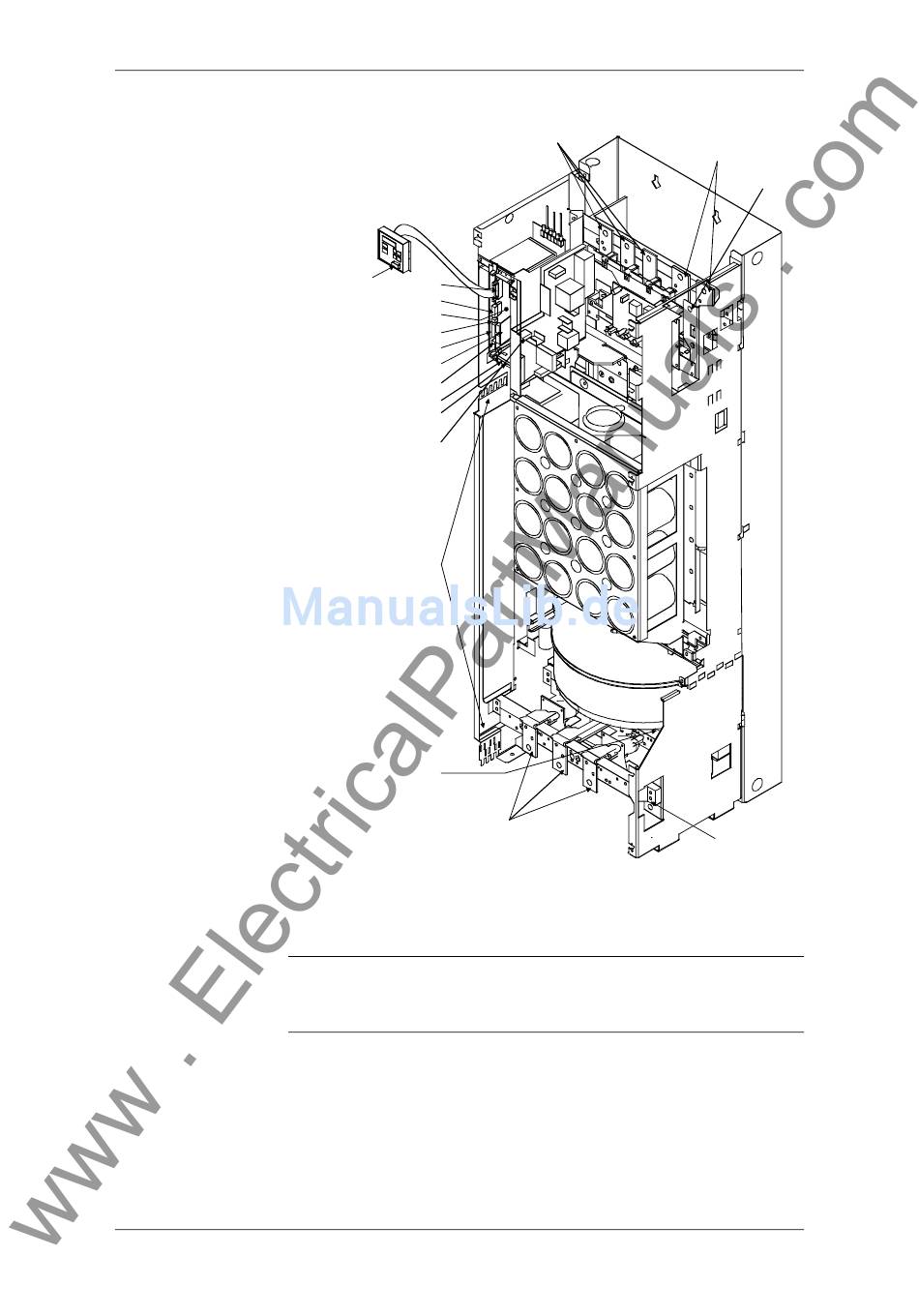

Anschlussübersicht Bauform G
Netzanschluss
Zwischenkreis-
6SE7087-6JK50
Betriebsanleitung SIMOVERT MASTERDRIVES
05.2006
anschluss
PE1 / GND
PE2 / GND
