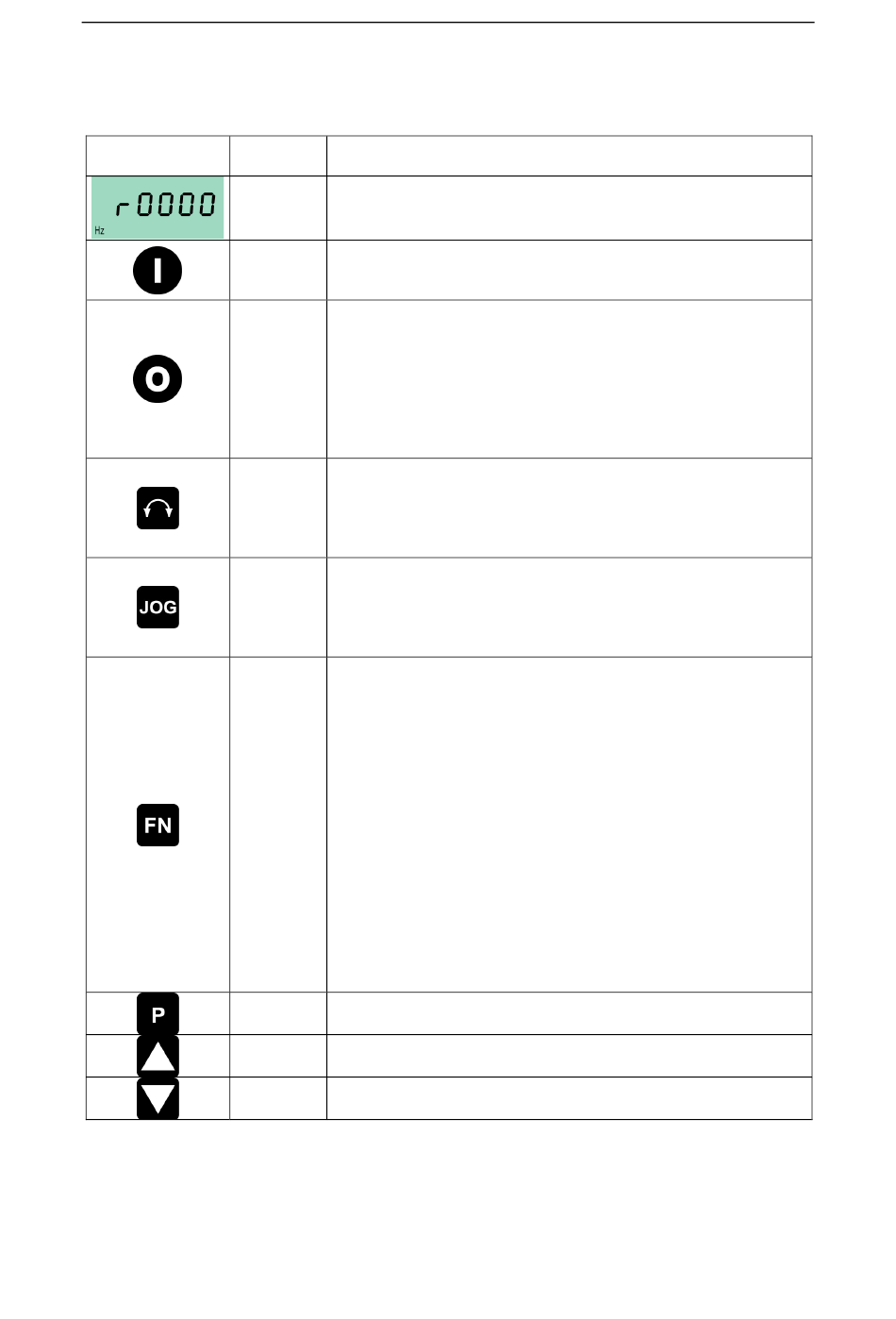

Beschreibung des BOP

Bedienfeld/ Funktion
Taste
Zustands-
anzeige
stoppen
Richtungs-
umkehr
Tippbetrieb
Funktionen
Parameter-
erhöhen
verringern
SINAMICS G110 Betriebsanleitung
6SL3298-0AA11-0AP0
Die LCD zeigt die Einstellungen, mit der der Umrichter gerade
arbeitet.
Durch Drücken der Taste wird der Umrichter gestartet. Diese
Motor
Taste ist in der Voreinstellung deaktiviert. Zum Aktivieren der
starten
Taste ist P0700 = 1 einzustellen
AUS1 Das Drücken der Taste bewirkt, dass der Motor
innerhalb der gewählten Rücklaufzeit zum Stillstand
kommt. In der Voreinstellung deaktiviert, zum
Aktivieren ist P0700 = 1 einzustellen.
Motor
AUS2 Zweimaliges Drücken (oder einmaliges langes
Drücken) der Taste bewirkt das freie Auslaufen des
Motors bis zum Stillstand. Diese Funktion ist stets
aktiviert.
Drücken Sie diese Taste, um die Drehrichtung des Motors
umzukehren. Die Gegenrichtung wird durch ein Minuszeichen
(-) oder durch einen blinkenden Dezimalpunkt angezeigt. In
der Voreinstellung deaktiviert, zum Aktivieren ist P0700 = 1
einzustellen.
Wenn am Umrichter kein EIN-Befehl anliegt, bewirkt das
Drücken dieser Taste das Anlaufen und Drehen des Motors
Motor
mit der voreingestellten Tipp-Frequenz. Beim Loslassen der
Taste hält der Motor an. Das Drücken dieser Taste bei
laufendem Motor ist wirkungslos.
Diese Taste kann zur Darstellung weiterer Informationen
benutzt werden. Wenn Sie die Taste während des Betriebs,
unabhängig von dem jeweiligen Parameter, zwei Sekunden
lang drücken, werden folgende Angaben angezeigt:
1. Zwischenkreisspannung
(gekennzeichnet durch d – Einheit V).
2. Ausgangsspannung (gekennzeichnet durch o – Einheit V).
3. Ausgangsfrequenz (Hz)
4. Der in P0005 ausgewählte Wert
Durch weiteres Drücken werden die obigen Anzeigen
nacheinander durchlaufen.
Sprungfunktion
Von jedem Parameter (rXXXX oder PXXXX) ausgehend,
bewirkt ein kurzes Drücken der Taste Fn den sofortigen
Sprung zu r0000. Sie können dann bei Bedarf einen weiteren
Parameter ändern. Nach der Rückkehr zu r0000 bewirkt das
Drücken der Taste Fn die Rückkehr zur Ausgangssituation.
Das Drücken dieser Taste ermöglicht den Zugriff auf die
zugriff Parameter.
Wert
Das Drücken dieser Taste erhöht den angezeigten Wert.
Wert
Das Drücken dieser Taste verringert den angezeigten Wert.
