Haltewinkel

Position der
Baugruppe im
Gerät

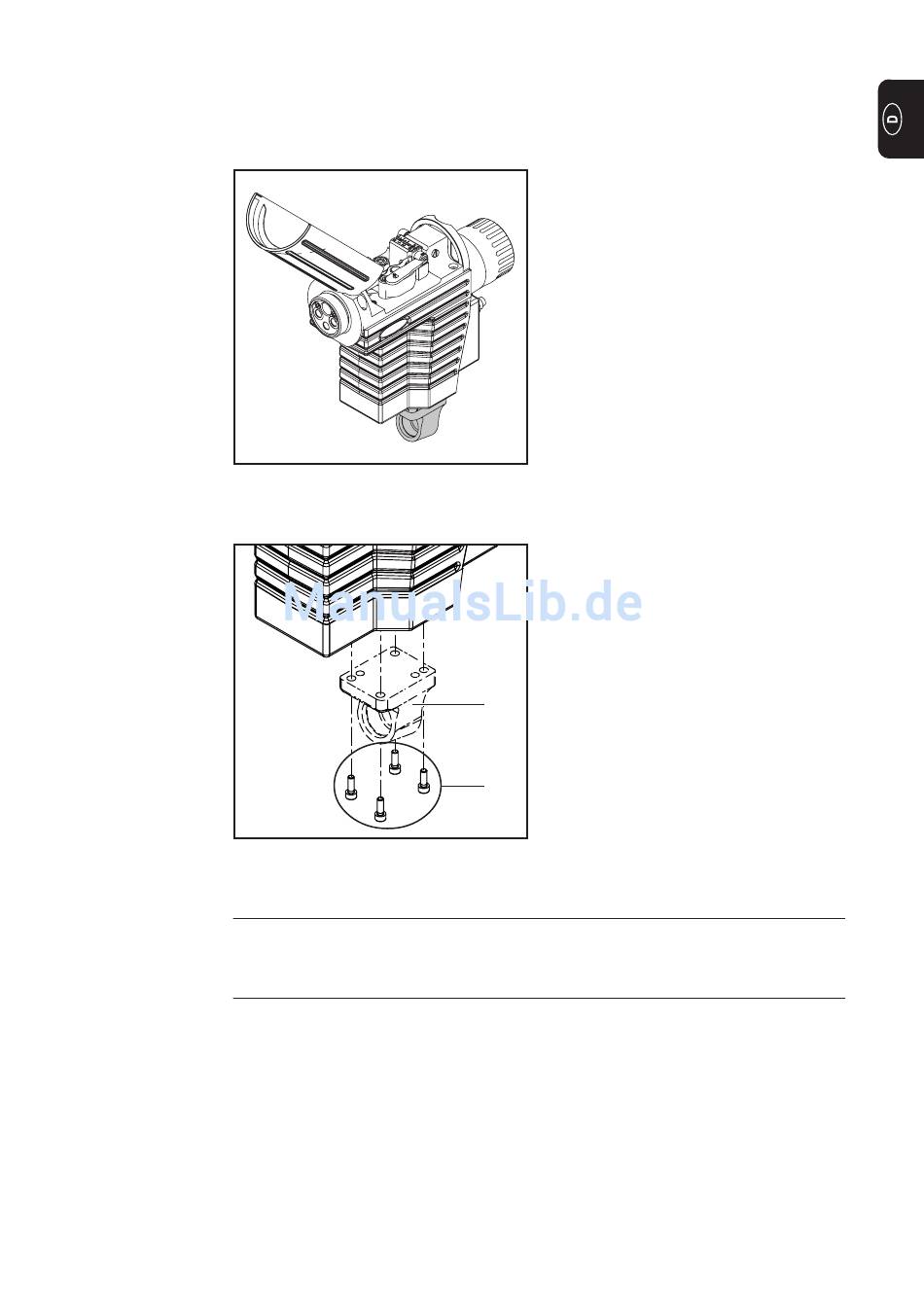

Position der Baugruppe im Gerät
Übersicht
Haltewinkel: Bestandteile
Funktionsbe-
Haltewinkel
schreibung
Der Haltewinkel (1) dient zur Befestigung der CMT-Antriebseinheit Robacta Drive CMT
am Roboter. Der Haltewinkel wird mit 4 Innensechskant-Schrauben M4 x 25 mm (2) an
der Bodenplatte montiert.
(1) Haltewinkel
(2) Innensechskant-Schraube M4 x 25
mm
(1)
(2)
23
