Rohrbogen-Kupplung

Position der
Baugruppe im
Gerät

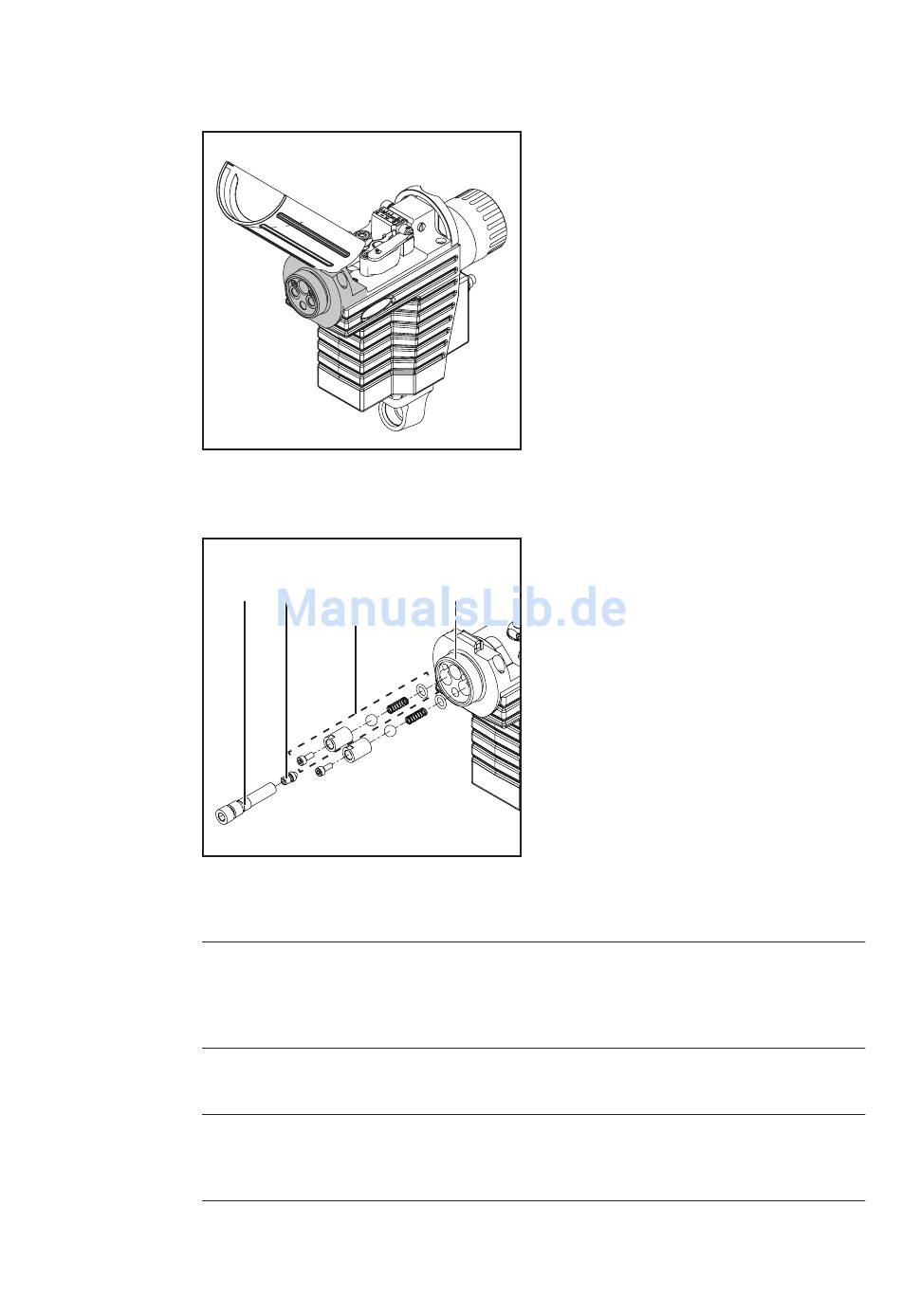

Position der Baugruppe im Gerät
Übersicht
Rohrbogen-Kupplung: Bestandteile
Funktionsbe-
Auslaufstück mit Ein-/Auslaufdüse
schreibung
Das Auslaufstück (1) mit eingeschraubter Ein-/Auslaufdüse (2) dient zur Führung der
Drahtelektrode vom Drahtantrieb zur Kupplung. Während des Schweißbetriebes befindet
sich die Ein-/Auslaufdüse unmittelbar vor der Antriebsrolle des Drahtantriebes. Daraus
resultiert eine optimale Führung der Drahtelektrode.
Wasserstopp-Set Robacta
Das Wasserstopp-Set Robacta (3) dient zum Abdichten von Wasser-Vorlauf und Was-
ser-Rücklauf und verhindert das Austreten von Kühlflüssigkeit.
Rohrbogen-Aufnahme
Die Rohrbogen-Aufnahme (4) ist die Schnittstelle zum Rohrbogen: Schweißstrom sowie
alle ankommenden Leitungen werden an der Rohrbogen-Aufnahme an den Rohrbogen
weitergegeben.
(1) (2) (3)
(1) Auslaufstück
(2) Ein-/Auslaufdüse
(3) Wasserstopp-Set Robacta
(4)
(4) Rohrbogen-Aufnahme
