Schlauchaufnahme CMT

Position der
Baugruppe im
Gerät

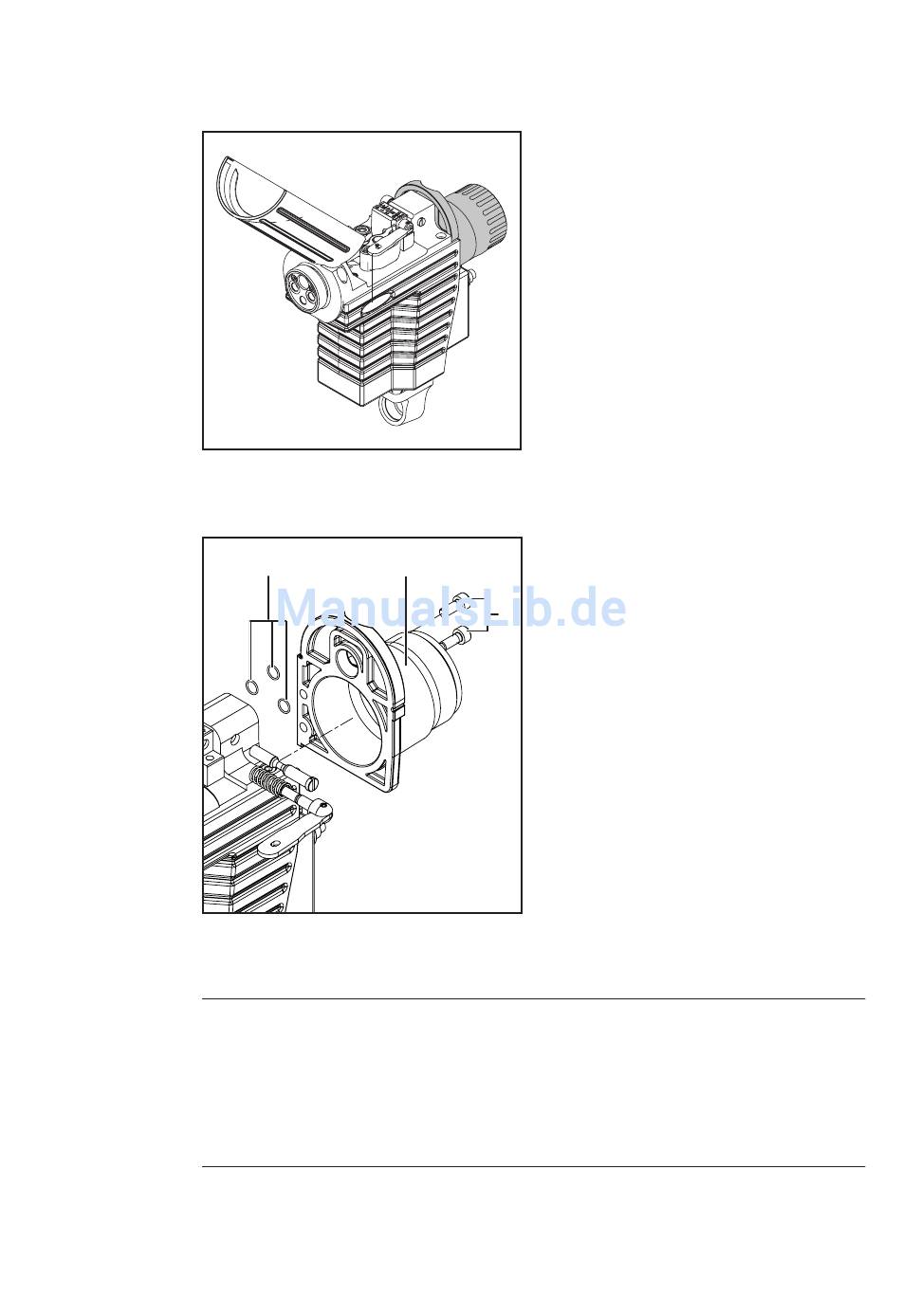

Position der Baugruppe im Gerät

Bestandteile

Schlauchaufnahme CMT: Bestandteile
Funktionsbe-
Schlauchaufnahme CMT
schreibung
Die Schlauchaufnahme CMT (2) ist die Trennstelle zwischen Antriebseinheit und
Schlauchpaket. Die Schlauchaufnahme CMT (2) dient einerseits als Aufnahme für das
Schlauchpaket und andererseits als Abdeckung für den hinteren Bereich der Antriebs-
einheit. Die Schlauchaufnahme CMT (2) wird mit 2 Innensechskant-Schrauben M4 x 10
mm (3) an der Antriebseinheit befestigt. Zwischen Antriebseinheit und Schlauchaufnah-
me CMT (2) befinden sich zum Schutz der Anschlüsse Motor, LHSB und Roboter-
Abschaltbox 3 O-Ringe (1).
(1) (2)
(1) O-Ring
(2) Schlauchaufnahme CMT
(3) Innensechskant-Schraube M4 x 10
mm
(3)
