Elektronik-Box

Position der
Baugruppe im
Gerät

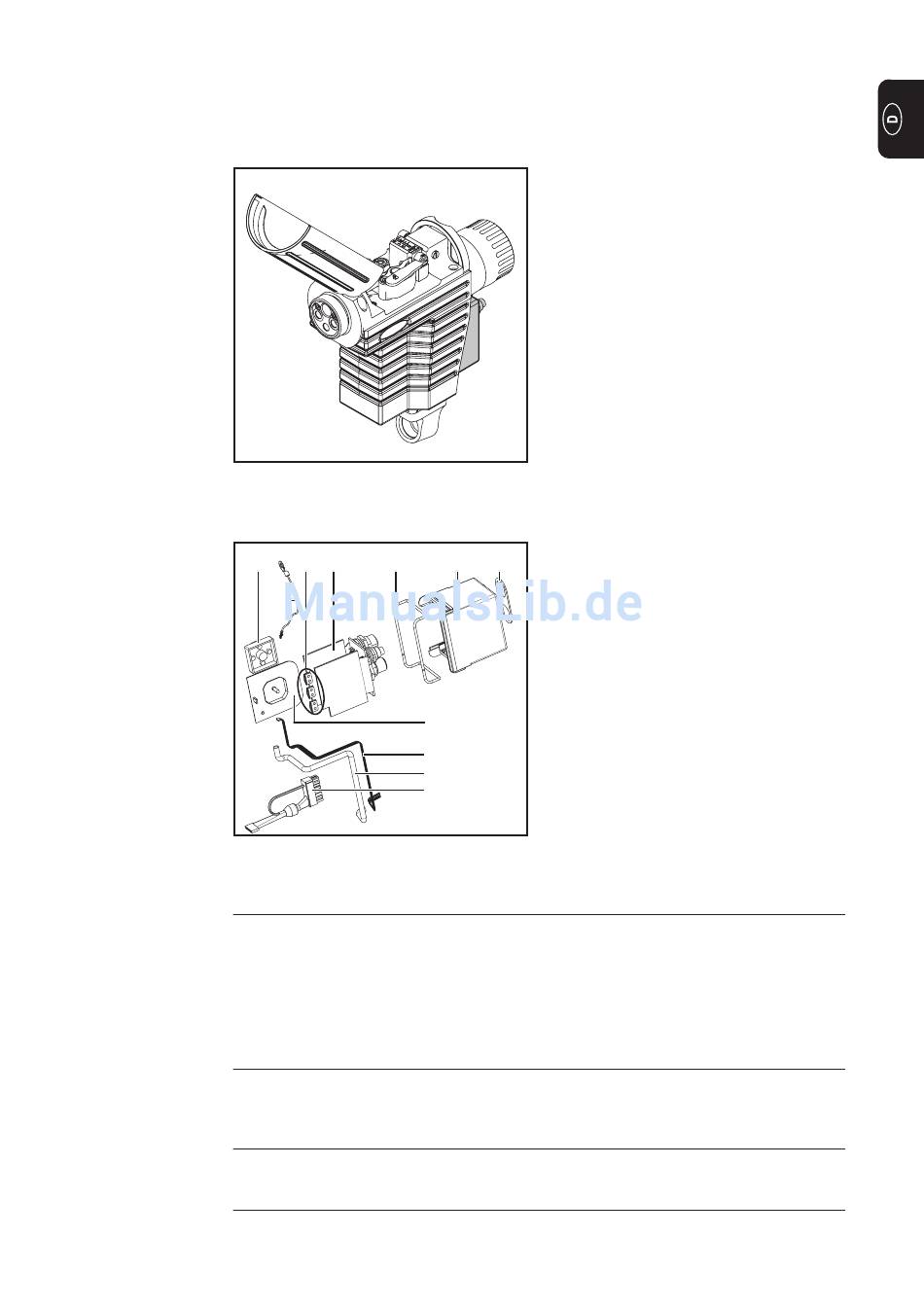

Position der Baugruppe im Gerät
Übersicht
(1)
Elektronik-Box: Bestandteile
Funktionsbe-
Taste JobMaster und Abdeckung Elektronik-Box
schreibung
Mit der Taste JobMaster (1) erfolgt die Bedienung der CMT-Antriebseinheit. Folgende
Funktionen können ausgeführt werden:
-
-
-
Die Abdeckung Elektronik-Box (8) umschließt und fixiert die Taste JobMaster (1).
Print RDIO 30 A und Kontaktstreifen
Der Print RDIO 30 A (4) ist das zentrale Steuerelement der CMT-Antriebseinheit. Am
Print RDIO 30 A sind auch die Anschlüsse für Motor, LHSB und Roboter-Abschaltbox
angebracht.
Gehäuse Elektronik-Box
Das Gehäuse Elektronik-Box (6) schützt den Print RDIO 30 A (4) vor Verschmutzung
und vor thermischen und mechanischen Einflüssen.
(3) (4) (5)
(2)
(8)
(9)
(10)
(11)
Draht-Vorlauf
Draht-Rücklauf
Gasprüfen
(1) Taste JobMaster
(6) (7)
(2) Potentialleitung
(3) Kontaktstreifen
(4) Print RDIO 30 A
(5) Moosgummi-Dichtung
(6) Gehäuse Elektronik-Box
(7) Sicherungsblech
(8) Abdeckung Elektronik-Box mit Licht-
wellen-Leiter
(9) FlexStrip-Kabel 4-polig
(10) Bougierschlauch
(11) Kabelbaum CMT mit CFM
19
