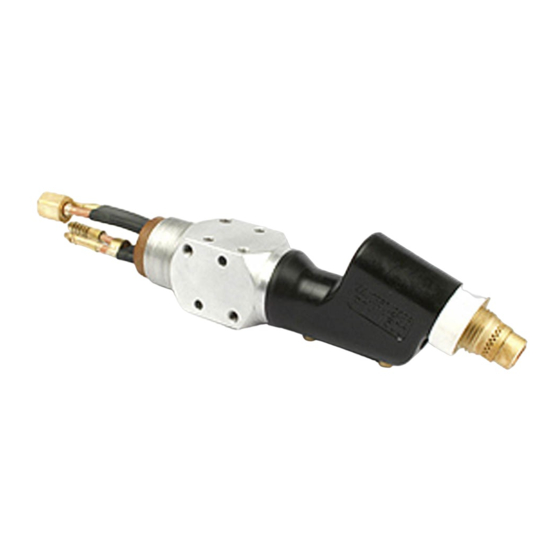

- Seite 1 Operating instructions Robacta PTW 500, 1500, 3500 Bedienungsanleitung Operating instructions Instructions de service Instrukcja obsługi 操作说明书 42,0410,1151 010-12042022...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang - Robacta PTW 1500 Lieferumfang - Robacta PTW 3500 Optionen PTW 500 Optionen PTW 1500 Optionen PTW 3500 Robacta PTW 500, 1500, 3500 montieren Sicherheit Robacta PTW 500 montieren Robacta PTW 1500 montieren Robacta PTW 3500 montieren Wolframelektrode einstellen... -
Seite 4: Allgemeines
Schleppgasdüse ausgestattet werden. (Kalt-)-Drahtzuführung Robacta Plasma KD Drive Robacta PTW 500 Robacta PTW 500 mit den Optionen Robacta Plasma KD Drive und Drahtzuführung (Kalt-)-Drahtzuführung Robacta Plasma KD Drive Robacta PTW 1500 Robacta PTW 1500 mit den Optionen Robacta Plasma KD Drive und Drahtzuführung... -
Seite 5: Einsatzgebiete
Qualitätsanforderungen bei Sonderwerkstoffen (z.B.: Titan, Nickelbasis-Legierungen) Lieferumfang - (10) Robacta PTW (10) (11) Schutz-Gasdüse Brennerkappe Plasmadüse 1,2 mm Schlauchpaket 4 m, Fronius F Keramik-Gasdüse ++ / FG Anschluss Brennerkörper mit Anschlag- Einstell-Lehre ring (10) Halterung Wolframelektrode 1,0 mm (11) Anschluss für Abschaltbox... -
Seite 6: Lieferumfang - Robacta Ptw 1500
Lieferumfang - Robacta PTW (10) 1500 (11) Schutz-Gasdüse Brennerkappe Robacta PTW Plasmadüse 2,5 mm 1500 Keramik-Zentrierohr Schlauchpaket 4 m, Fronius F Brennerkörper mit Anschlag- ++ Anschluss ring Einstell-Lehre 2,5 - 3 mm Wolframelektrode WL15, 2,4 (10) Halterung (11) Anschluss für Abschaltbox Spannhülse 2,4 mm... -
Seite 7: Optionen Ptw
Optionen PTW Option Heißdraht Plasmadüse 0,6 / 0,8 / 1,0 / 1,4 / 1,6 mm Adapter für das nicht digitale PlasmaModul Kaltdrahtzuführung mit Antrieb (Push-Pull-System): Robacta Plasma KD Drive Kaltdrahtzuführung (Push-System): Robacta Plasma KD Schleppgasdüse 50 / 100 mm Optionen PTW Einstell-Lehre ∅... -
Seite 8: Robacta Ptw 500, 1500, 3500 Montieren
Robacta PTW 500, 1500, 3500 montieren Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. -
Seite 9: Robacta Ptw 1500 Montieren
Robacta PTW 1500 montieren Halterung montieren, Spannhülse einsetzen Wolframelektrode einsetzen WICHTIG! Die Wolframelektrode so einsetzen, dass die Spitze ca. 10 mm aus dem Brennerkörper ragt. Brennerkappe leicht anziehen, die Wolframelektrode sollte im Brennerkörper noch verschiebbar sein. WICHTIG! Auf korrekte Einstellung der Wolframelektrode achten (siehe Kapitel „Wolframelektrode einstellen“) max. -
Seite 10: Robacta Ptw 3500 Montieren
Robacta PTW 3500 montieren Wolframelektrode einsetzen Halterung montieren, Spannhülse einsetzen WICHTIG! Die Wolframelektrode so einsetzen, dass die Spitze ca. 10 mm aus dem Brennerkörper ragt. Brennerkappe leicht anziehen, die Wolframelektrode sollte im Brennerkörper noch verschiebbar sein. Wassergekühlte Schutz-Gasdüsen müssen an den Wasseranschlüssen an- geschlossen werden. -
Seite 11: Wolframelektrode Einstellen
Wolframelektrode einstellen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶... -
Seite 12: Einstell-Lehre Ptw 1500 Justieren
... und Wolframelektrode einrichten Einstell-Lehre WICHTIG! Die Standard-Einstellung PTW 1500 jus- für das Maß „x“ an der jeweiligen Ein- tieren stell-Lehre ist abhängig vom Durch- messer der Plasmadüse. Standard-Ein- stellung für das Maß „x“ gemäß folgen- der Tabelle einstellen: ∅ Plasma- „x“... -
Seite 13: Wolframelektrode Einstellen - Ptw 1500
Wolframelektro- de einstellen - PTW 1500 *) Brennerkappe lockern - je nach Brennerstel- Einstell-Lehre an der Plasmadüse ansetzen ... lung darauf achten, dass die Wolframelektrode nicht aus dem Plasmabrenner fällt! max. 3 Nm ... und Wolframelektrode einrichten Wolframelektrode mittels Brennerkappe fixieren Wolframelektro- de einstellen - PTW 3500... - Seite 14 ... und Wolframelektrode einrichten Wolframelektrode mittels Brennerkappe fixieren...
-
Seite 15: Inbetriebnahme
Inbetriebnahme Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶... - Seite 16 Anschluss Pilotstrom Plus Anschluss Pilotstrom Minus / Plasmagas Anschlüsse Abschalt-Box Anschluss Wasserrücklauf Anschluss Wasserrvorlauf Anschluss Strom / Schutzgas Plasmabrenner-Schlauchpaket: Anschlüsse Bei Erstinbetriebnahme auf korrekte Gasströmung achten Plasmabrenner positionieren (Roboter einrichten) Schutzgas und Plasmagas für mindestens 30 sec. spülen HINWEIS! Der Plasmabrenner muss während des Betriebes ständig gekühlt werden. Kühlkreislauf der Plasma-Anlage auf richtige Funktion überprüfen, Kühlgerät auf Dauerbetrieb einstellen (z.B.: SetUp-Menü...
-
Seite 17: Belastungsgrenzen In Abhängigkeit Von Der Plasmagas-Menge
Belastungsgrenzen in Abhängigkeit von der Plas- magas-Menge Allgemeines Belastungsgrenzen beim Plasmaschweißen / Plasmalöten hängen von folgenden Faktoren ab: Durchmesser der Plasmadüse Position der Wolframelektrode Plasmagas-Menge Die folgenden Belastungsgrenzen gelten bei Standard-Einstellung der Wolfram- elektrode (siehe auch Abschnitt „Wolframelektrode einstellen“). Belastungsgren- Zum Plasmaschweißen müssen die eingestellten Werte für Plasmagas-Menge zen in Abhängig- und maximalen Schweißstrom innerhalb der angegebenen Grenzwerte liegen. -
Seite 18: Beispiel Belastungsgrenze - Ptw 1500
Tabelle gilt nur für PTW 3500 in Verbindung mit einem FK 9000 Kühlgerät ø Plasmadüse Plasmagas-Menge max. Schweißstrom 2,0 mm min. 1,0 l/min 170 A 2,5 mm min. 1,0 l/min 190 A 3,2 mm min. 1,0 l/min 210 A 3,5 mm min. -
Seite 19: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Arbeiten am Schweißbrenner: ▶ Netzschalter von Stromquelle und Plasmagerät in Stellung „0“ schalten ▶ Stromquelle und Plasmagerät vom Netz trennen ▶ ein verständliches Warnschild gegen Wiedereinschalten anbringen Fehlerdiagnose, Pilot-Lichtbogen zündet nicht Fehlerbehebung Ursache: Wolframelektrode fehlt... -
Seite 20: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Arbeiten am Schweißbrenner: ▶ Netzschalter von Stromquelle und Plasmagerät in Stellung „0“ schalten ▶ Stromquelle und Plasmagerät vom Netz trennen ▶ ein verständliches Warnschild gegen Wiedereinschalten anbringen Allgemeines Regelmäßige und vorbeugende Wartung des Schweißbrenners sind wesentliche Faktoren für einen störungsfreien Betrieb. -
Seite 21: Technische Daten
Kühlmitteldruck min. 3,0 bar 43,50 psi. Kühlmitteldruck max. 5,5 bar 79,74 psi. Kühlmittel-Mindestdurchfluss 1,0 l / min ED = Einschaltdauer *) Flüssigkeitskühlung **) Original Fronius-Kühlmittel ***) Geringste Kühlleistung laut Norm IEC 60974-2 Das Produkt entspricht den Anforderungen laut Norm IEC 60974-7... -
Seite 22: Ptw 1500, Ptw 3500
5,5 bar 5,5 bar 79,74 psi. 79,74 psi. Kühlmittel-Mindestdurchfluss 1,0 l / min 1,0 l / min ED = Einschaltdauer *) Flüssigkeitskühlung **) Original Fronius-Kühlmittel ***) Geringste Kühlleistung laut Norm IEC 60974-2 Das Produkt entspricht den Anforderungen laut Norm IEC 60974-7...
