Drahtantrieb

Position der
Baugruppe im
Gerät

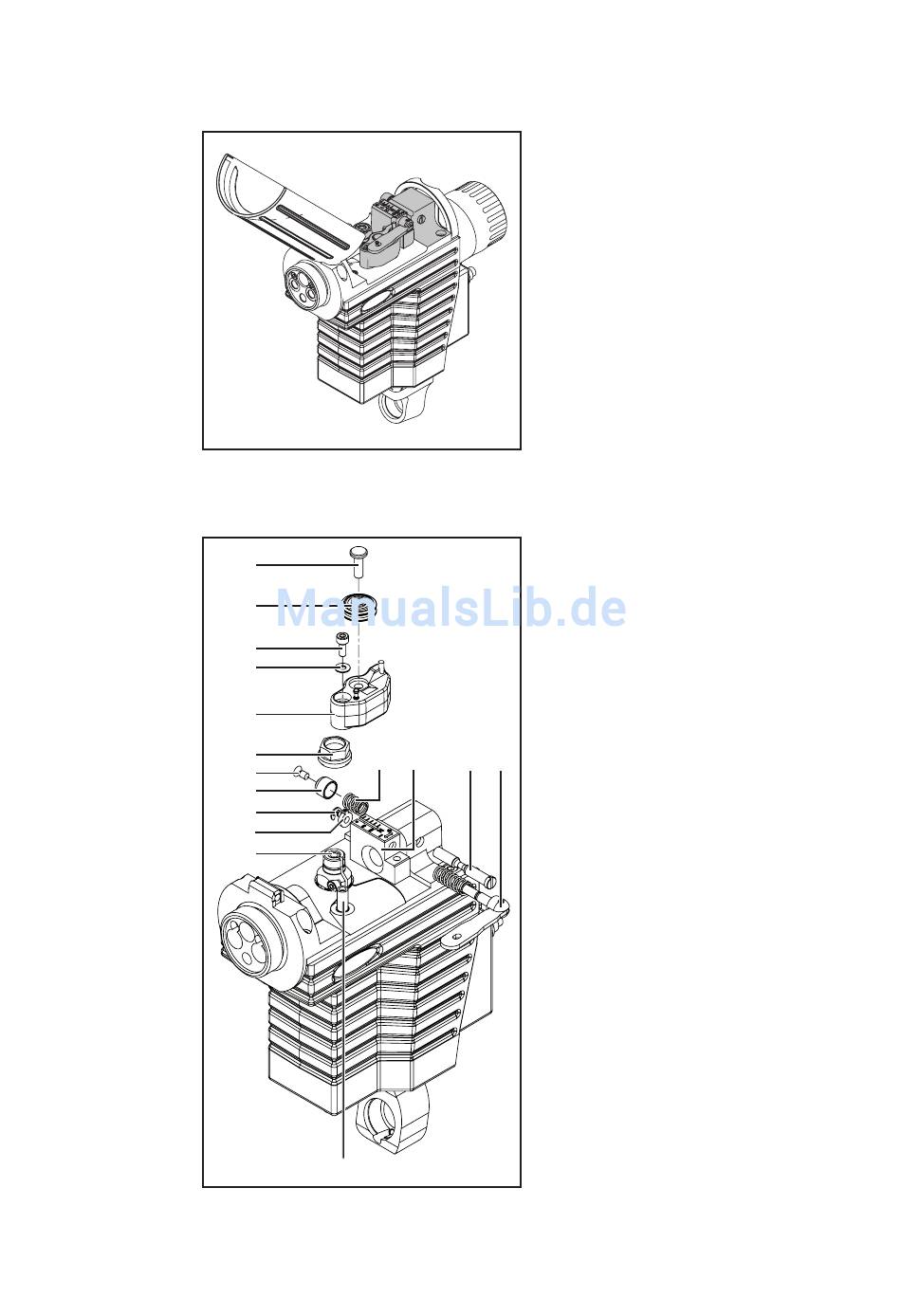

Position der Baugruppe im Gerät
Übersicht
Drahtantrieb: Bestandteile
(12)
(11)
(10)
(9)
(8)
(7)
(13)
(6)
(5)
(4)
(3)
(2)
(1)
(1) Motorwelle
(2) Klemmadapter
(3) Stellscheibe mit Gewinde
(4) Sicherungsscheibe
(5) Drücker für externen Draht-Förder-
(6) Senkschraube
(7) Antriebsrolle
(8) Schwenkhebel CMT
(9) Scheibe
(10) Innensechskant-Schraube M3 x 8 mm
(14) (15) (16)
(11) Gegenrolle
(12) Achse für Gegenrolle CMT
(13) Federdruck
(14) Federblock
(15) Raststift für externen Draht-Förder-
(16) Spannhebel
14
schlauch
schlauch
