AKD EtherCAT | 3 Installation und Inbetriebnahme

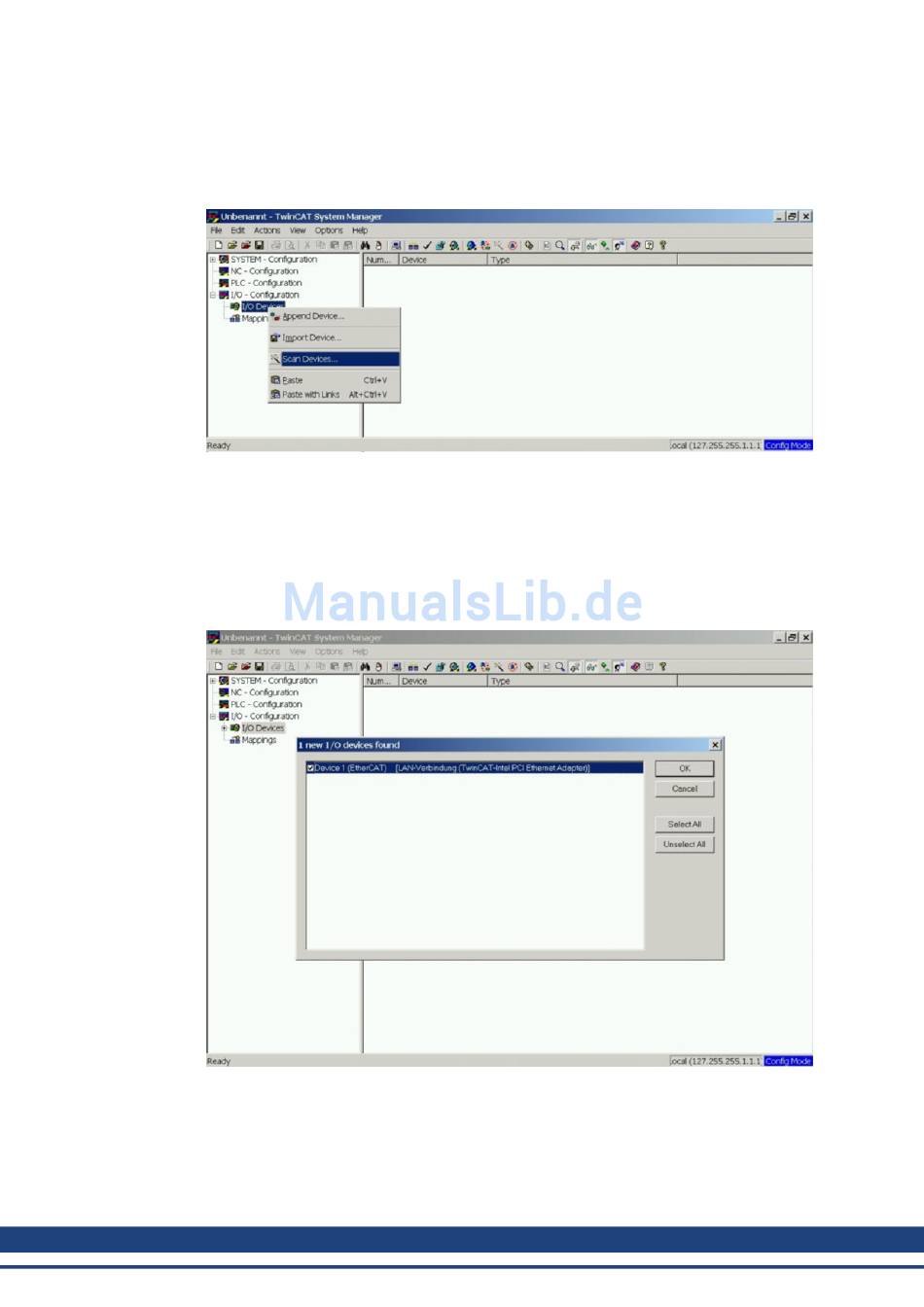

3.5.1 Nach Geräten suchen
Vergewissern Sie sich zunächst, dass der EtherCAT-Master an den EtherCAT AKD
angeschlossen ist. Legen Sie ein neues (leeres) Projekt an. Klicken Sie mit der echten
Maustaste auf I/O-Devices (E/A-Geräte) startet die Durchsuchung des Systems nach den
Geräten. In der in den PC eingesteckten EtherCAT-Netzwerkkarte ist ein Beispiel enthalten.
Ein Popup-Fenster informiert Sie darüber, dass nicht alle Geräte von der TwinCAT-Software
erkannt werden können.
Klicken Sie auf OK OK, um fortzufahren.
3.5.2 Gerät auswählen
TwinCAT muss in der Lage sein, die EtherCAT-Netzwerkkarte zu finden. Ein EtherCAT-
Slave muss an die Netzwerkkarte angeschlossen sein, da andernfalls TwinCAT eine
Echtzeit-EtherNET-Karte anstelle der EtherCAT-Karte erkennt. Wählen Sie OK.
16 Kollmorgen | Mai 2014
