ETERNIT integral 2 Montage & Betriebsanleitung Seite 9

Programm I Zubehör
Systemzubehör
1
3

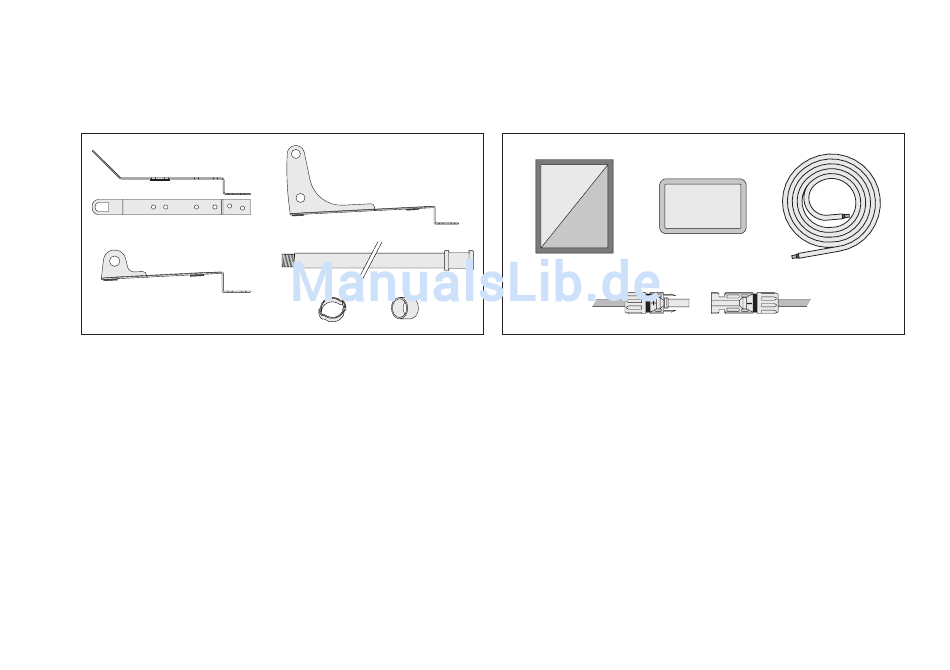

Sicherheit- und Schneefangvorrichtungen
1 Sicherheitshaken
SDA/Solar Chromstahl,
blank oder anthrazit inkl. Schrauben
(Schraubenlänge angeben!)
2 Schneefangstütze abgekröpft,
für 2 Rohre, ½" Chromstahl,
blank oder anthrazit
3 Schneefangstütze abgekröpft,
für 1 Rohr, ½" Chromstahl,
blank oder anthrazit
4 Schneefangrohr mit Gewinde/Muffen
½", anthrazit pulverbeschichtet
Länge 6000 mm
5 Bride zu Schneefangrohr ½", anthrazit
6 Abdeckkappe zu Schneefangrohr ½",
schwarz
2
4
5 6
Verkabelung
Die Verkabelung der einzelnen
Modulreihen und die Führung der
Verbindungsleitungen sollten vor
Beginn der Dacharbeiten genau
geplant werden. Die einzelnen
Kabel beim Verlegen genau kenn-
zeichnen.
Solarkabel für Strangleitungen
mit Nagetierschutz auf Anfrage
erhältlich (V2A Geflecht).
Elektrisches Systemzubehör
1
=
2
GAK
~
4
Verschiedene Typen und Fabrikate gemäss Anlagenauslegung.
Potentialausgleich
Das Firstanschlussblech wird
mit dem Einlaufblech und der
Rinne an den Potentialausgleich
angeschlossen. Es ist kein Poten-
tialausgleich erforderlich, wenn
der Wechselrichter über eine
galvanische Trennung zum AC-
Netz verfügt und der Generator
die Schutzklasse II erfüllt.
Bei Firstanschluss- und Einlaufble-
chen ist ein Potentialausgleichs-
anschluss pro 15 Laufmeter
vorzusehen.
Solarsystem Integral 2
3
5
Ausführungen, die nicht diesen
Vorgaben folgen, müssen im
Einzelfall geprüft werden.
Die Sicherstellung des richtigen
Schutzkonzeptes muss durch den
Anlagebauer geprüft und gemäss
den gültigen Normen ausgeführt
werden.
1 Wechselrichter
2 Generator-Anschlusskasten (GAK)
mit Überspannungsableiter
3 Solarkabel
4 Steckverbinder, Plus
5 Steckverbinder, Minus
Rev. 09.2017 / web
